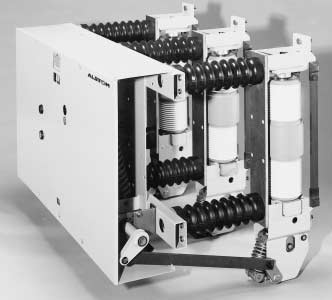

VXC 30кВ вакуумный выключатель

Производитель: Alstom Grid

Вакуумные выключатели серии VXC французской компании Альстом Грид разрабатывались для применения в устройствах, где необходим большой коммутационный ресурс, например в сталелитейных цехах

VXC — это результат специальной программы по разработке силовых выключателей, которые применяются в промышленных печах. Вакуумные выключатели внутренней установки имеют следующие номинальные параметры — номинальное напряжение 35 кВ, ток короткого замыкания до 31,5 кА, номинальный ток до 2500 А и обладают следующими качествами:
— высокая коммутирующая способность для индуктивных и ёмкостных токов,
— высокое число механических операций,
— легкий доступ ко всем деталям,
— удобен в эксплуатации и техническом обслуживании.

Основные преимущества:

— гибкий выбор типоразмеров, номиналов и дополнительного оборудования
— большой коммутационный ресурс и ресурс по механической стойкости
— большой срок службы
— минимальные эксплуатационные издержки
— исполнение в соответствии с МЭК и ГОСТ.

Технические параметры выключателей VXC на 35 кВ

Выключатель	модель	VXC6312 / 36-2	VXC6325 / 36-2	VXC8012 / 36-2	VXC8025 / 36-2
Номинальное напряжение	кВ	35	35	35	35
Максимальное рабочее напряжение	кВ	40,5	40,5	40,5	40,5
Испытательное напряжение грозового разряда	кВ	170	170	170	170
Испытательное напряжение промышленной частоты 50 Гц, 1 мин	кВ	70	70	70	70
Номинальный ток	А	1250	2500	1250	2500
Ток термической стойкости, 3с	кА	25	25	31,5	31,5
Номинальный ток включения	кА	63	63	80	80
Номинальный ток отключения	кА	25	25	31,5	31,5
Номинальная частота	Гц	50/60	50/60	50/60	50/60
Ресурс механической стойкости (количество циклов "вкл.-откл.")		75000	75000	75000	75000
Коммутационный ресурс (количество циклов "вкл.-откл.")		25000	25000	25000	25000
