Выключатели GL314... GL318 Alstom

Колонковые элегазовые высоковольтные выключатели серий GL314(X)... GL318(X) от Alstom Grid выпускаются на напряжения от 220 до 750 кВ.

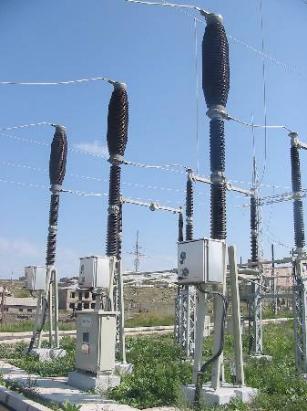

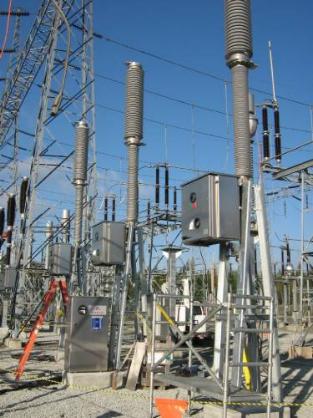

Колонковый выключатель GL314 на 220 кВ

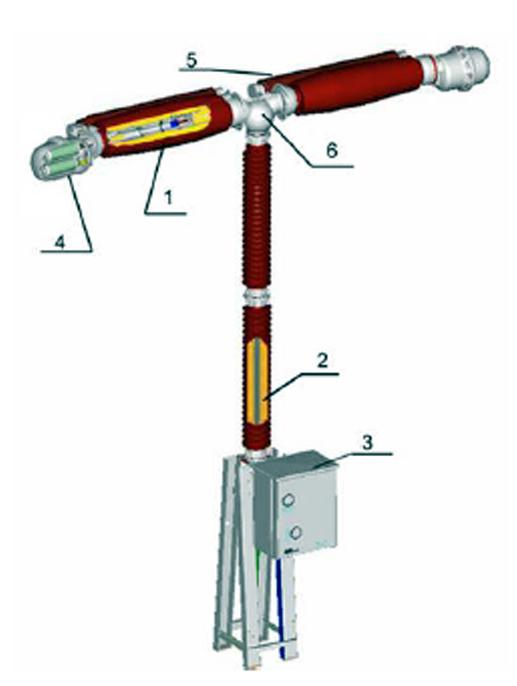

Устройство выключателей

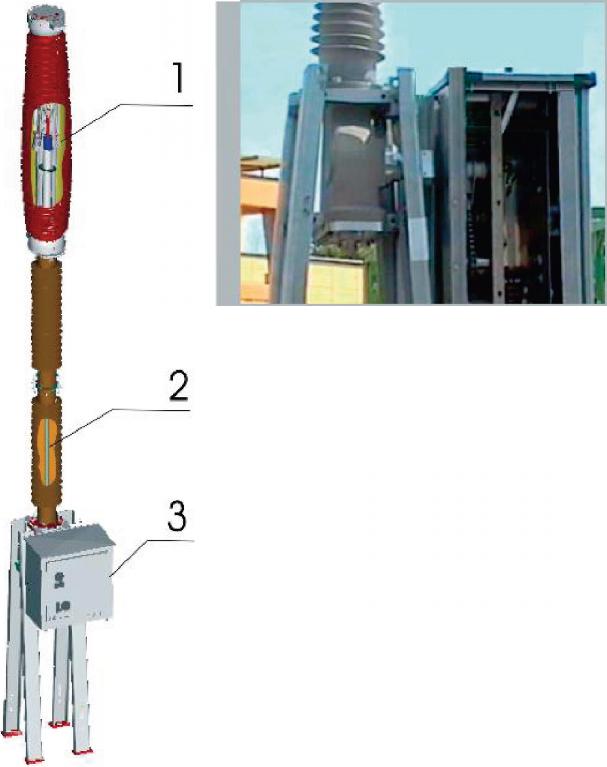

Дугогасительная камера (1)

Однотипные дугогасительные камеры охватывают всю серию выключателей GL314... GL318:

Однокамерная для 220кВ и 300кВ

Двухкамерная для 362кВ и 550кВ

Четырехкамерная для 750кВ

Для того чтобы достичь наибольшую эффективность при одновременном снижении рабочей энергии пружин, исследовательский центр Alstom Grid преуспел в:

Совершенствовании конструкции дугогасительных контактов

Совершенствовании и увеличении тепловой эффективности

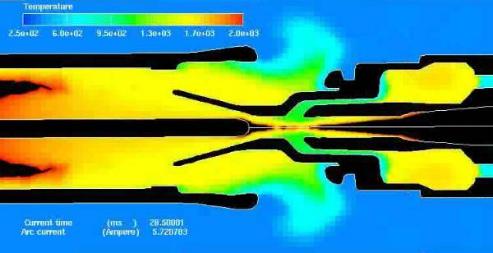

Оптимизации автопневматического эффекта благодаря специальному направляющему соплу

Изолированная соединительная тяга (2)

Это один из наиболее чувствительных компонентов, который соединяет пружинный механизм с дугогасительной камерой. Каждая соединительная тяга проходит проверку на прочность и удельную утечку диэлектрика.

Для обеспечения быстрого и безопасного монтажа, выключатели Alstom Grid оснащены пружинным механизмом, который напрямую соединен с изолированной тягой, что позволяет избежать дополнительной подгонки на месте.

Пружинный привод (3)

Специальный отдел Alstom Grid занимается разработкой пружинных проводов более семи лет. Самый современный в эволюционной ветке пружинный привод - FK3.

FK3 устанавливается на коммутационные устройства Alstom Grid

Более 90,000 FK3 сейчас работают по всему миру (8,000 установок в год)

FK3 проверен и омологирован для 10000 операций (M2 I EC 62271-100 класс)

Включающие и отключающие пружины объединены

Сбалансированная и простая кинематика позволяет полностью стабилизировать процесс работы (на 800 кВ, синхронно два FK на каждую фазу работы)

Нет необходимости в регулировке в процессе монтажа

Алюминиевый IP55

Прямое соединение между осью FK3 и изолированной тягой выключателя

Пружинный привод FK3 / изолированная тяга (прямое соединение)

Пружинный привод FK3 (3)

CIGRE, в своих исследованиях поломок высоковольтных выключателей во всем мире, советует использовать пружинный привод для обеспечения высокой надежности (CIGRE 1994: технический доклад 83, заключительный доклад международной конференции по поломкам высоковольтных выключателей и недостатки в эксплуатации).

Шунтирующие резисторы (4) (дополнительно)

Включение шунтирующих резисторов в вашу систему послужит демпфированию перенапряжений, благодаря замыканию на не нагруженных сетях. Alstom Grid имеют уникальную конструкцию, которая предвидит дополнительную установку шунтирующего резистора в будущем.

Прямая механическая кинематика и очень простая электрическая цепь.

Выравнивающие конденсаторы (5)

(в зависимости от типа и исполнения)

Выравнивающие конденсаторы улучшают распределение напряжения между камерами одной фазы для многокамерного выключателя. Улучшают работу выключателя при коротком замыкании на линии, уменьшая собственную частоту восстанавливающегося напряжения переходного режима.

Главное основание (6)

Простая кинематика обеспечивает идеальное взаимодействие между изолированной тягой и подвижными контактами выключателя.

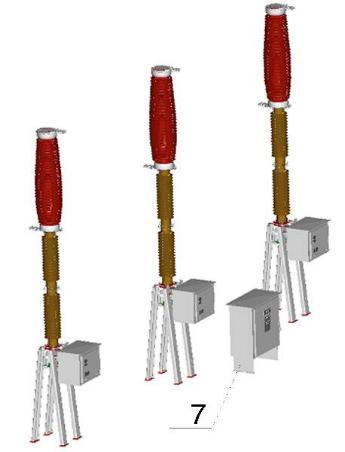

Щит управления (7)

Alstom Grid сконструировали стандартизированный щит управления (алюминиевая IP55) для защиты низковольтного оборудования во время проверки и контроля полюсных операций.

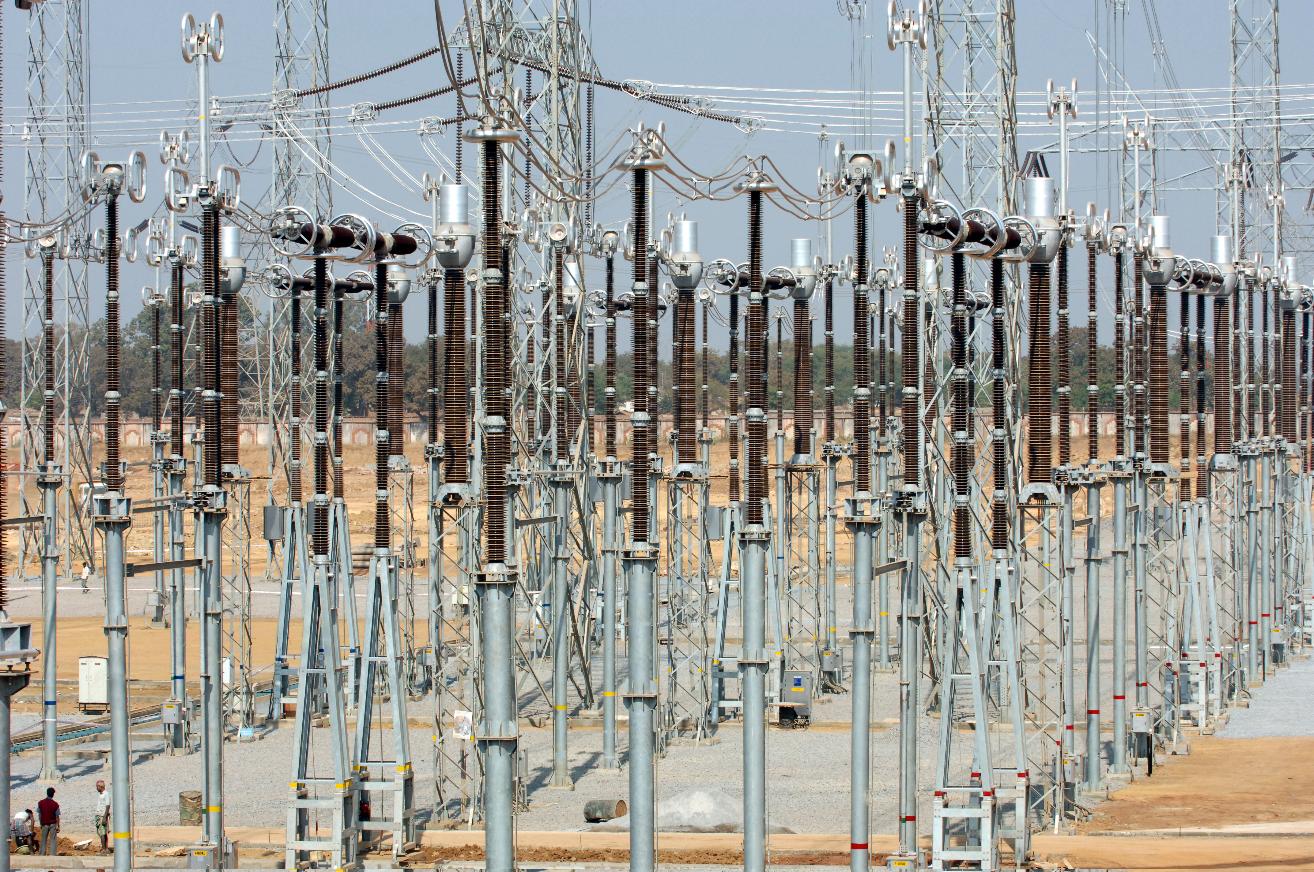

Выключатель 750 кВ с выравнивающими конденсаторами

Расшифровка обозначения выключателей серии GL314(X)... GL318(X)

GL 314(X) [D]

G - Элегазовый выключатель

L - Колонковый выключатель

3 - Дугогасительная камера 3-го поколения

14 для 220 кВ или 275 кВ, 15 для 330 кВ, 16 для 400 кВ, 17 для 500 кВ, 18 для 750 кВ

X: вариант с повышенной отключающей способностью

D: шунтирующий резистор [дополнительно]

Оборудование для экстремальных условий

Серия выключателей GL может широко использоваться в различных условиях, таких как:

Низкая температура до -50° C

Сейсмическая устойчивость: до 0.5g IEC/IEEE/ENDESA подтверждено вибрационными тестами.

Высокий уровень загрязнений: 25 мм/кВ стандартный путь утечки тока. Также пригоден для очень сильно загрязненных регионов.

Высокий уровень изоляции: для высотного монтажа.

Спектр исполнения GL такой же, как и у предыдущих серий выключателей Alstom Grid. Основной упор делался на улучшение:

Общей работы выключателя

Надежности (уменьшение мощности пружинного привода)

Благодаря дугогасительной камере и пружинным приводам мы сейчас предлагаем расширенный диапазон выключателей для использования при 63кА и 800 кВ. Как пример расширенного исполнения, мы можем достичь 420кВ/50кА/-30°C с двумя камерами, без конденсаторов.

Другая сильная сторона, наше следование последнему стандарту IEC 62271-100. Мы покрываем наиболее тяжелый класс линий емкостных коммутаций (класс С2) и механической выносливости (класс M2: 10,000 циклов).

Во всех диапазонах, по заказу, керамический изолятор может быть заменен на композитный.

Технические характеристики выключателей

Тип выключателя		GL314	GL314X	GL315 (X) [D]	GL316 (X) [D]	GL317 (X) [D]	GL318 (X) [D]
Число разрывов / фаза		1	1	2	2	2	4
Номинальное напряжение	кВ	220	275	330	400	500	750
Максимальное рабочее напряжение	кВ	245	300	362	420	550	800
Номинальный ток	A	4000	4000	4000	4000	4000	4000
Номинальный ток отключения. Периодическая составляющая (r.m.s. значение)	кА	50	50	50 (63)	50 (63)	50 (63)	50 (63)
Электродинамическая стойкость	кА (пик)	170	170	170	170	170	170
Класс отключения емкостных токов линии		Класс C2	Класс C2	Класс C2	Класс C2	Класс C2	Класс C2
Механическая износостойкость		Класс M2	Класс M2	Класс M2	Класс M2	Класс M2	Класс M2
Время включения / отключения	циклы	2	2	2	2	2	2

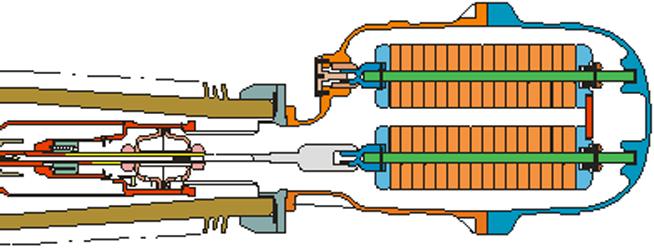

Шунтирующие резисторы [опция d]

Включение длинных ненагруженных линий может привести к большим и разрушительным перенапряжениям в сети. Наиболее эффективное решение ограничить их - вставить резисторы в цепь, во время размыкания выключателя.

Система Alstom Grid (патентированная и уникальная) осуществляет следующее: вводит шунтирущие резисторы внутрь дугогасительной камеры. Разрешается подготовка выключателя для того, чтобы позже вставить шунтирующие резисторы. Обеспечивает прямую механическую кинематику и очень простую цепь.

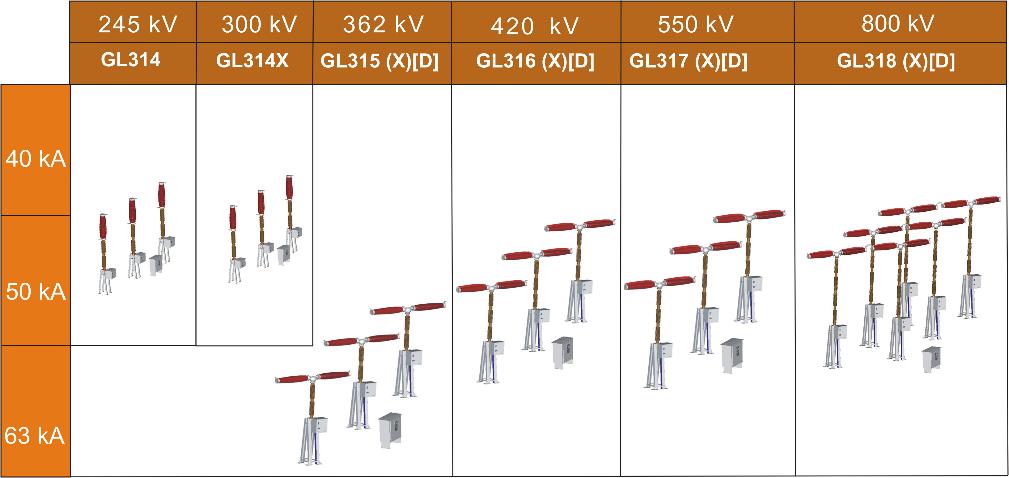

Обозначения выключателей серии GL314(X)... GL318

в зависимости от наибольшего рабочего напряжения.

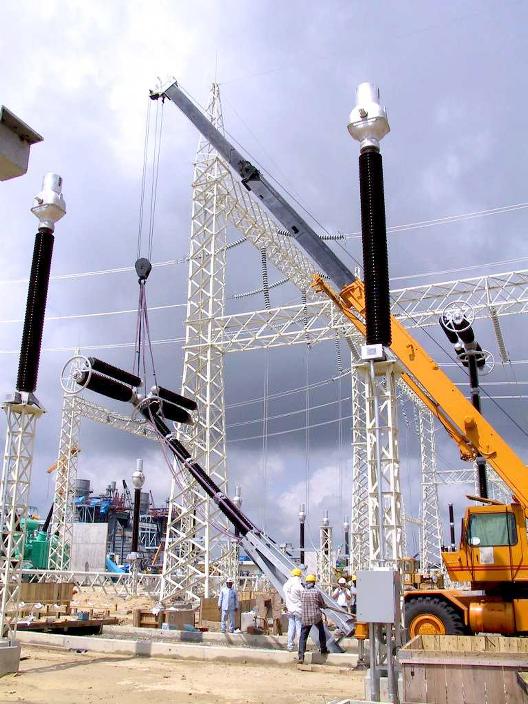

Монтаж выключателей

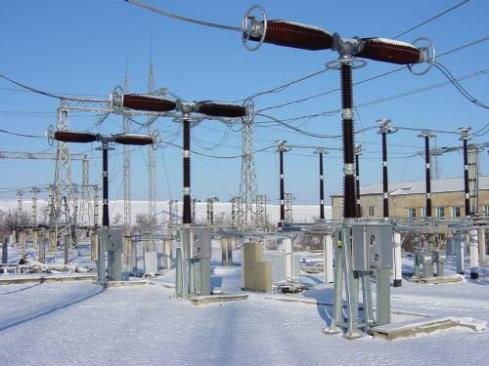

Выключатели GL317 на напряжение 500 кВ на подстанции в Казахстане

"
