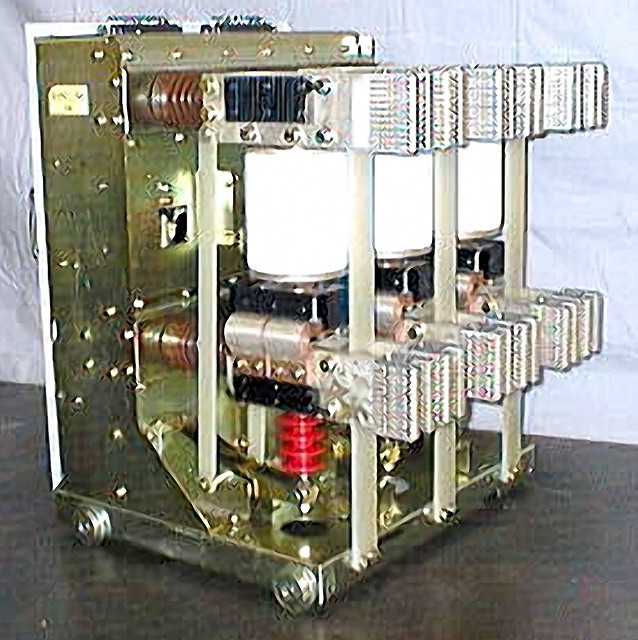

VZ-10 - вакуумный выключатель Toshiba на 10 кВ

VZ - новая серия вакуумных выключателей компании Toshiba на 6, 10 и 20 кВ. Применение технологии управления дугой в вакууме SADE и компактные размеры, гарантируют надежность, простоту обслуживания и безопасность, новая серия выключателей VZ пригодна для эксплуатации в большинстве типов электроустановок.

Модель выключателя

VZ-10J16

VZ-10J25
VZ-10M25
VZ-10P25

VZ-10M40
VZ-10P40
VZ-10Q40
VZ-10R40

Монтаж

Выкатной тип

Привод

Моторно-пружинный

Применимый стандартный

JEC-2300(1998)/IEC 60056(1987)

Номинальное напряжение

10 кВ

Максимальное рабочее напряжение

12 кВ

Номинальный ток

J : 600/630A

J : 600/630A
M : 1200/1250A
P : 2000A

M : 1200/1250A
P : 2000A
Q : 3000/3150A
R : 4000A

Номинальная частота

50, 60Hz

Номинальный ток отключения

16 кА

25 кА

40 кА

Номинальный ток включения

40 кА

63 кА

100 кА

Номинальный кратковременно выдерживаемый ток

16 кА -2с/16 кА -3с

25 кА -2с/25 кА -3с

40 кА -2с/40 кА -3с

Расшифровка обозначения вакуумных выключателей VZ

Расшифровка обозначения вакуумных выключателей VZ

1

Вакуумный выключатель

2

Серийный номер Z: VZ тип серии

3

Номинальное напряжение 6: 7.2 кВ 10: 12 кВ 20: 24 кВ

4

Номинальный ток
J : 600/630A
M : 1200/1250A
P : 2000A
Q : 3000/3150A
R : 4000A

5

Номинальный ток отключения 16: 16 кА 25: 25 кА 32: 31,5 кА 40:: 40 кА

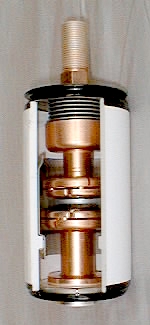

Вакуумная дугогасительная камера выключателей серии VZ

дугогасительная камера выключателей VZ
