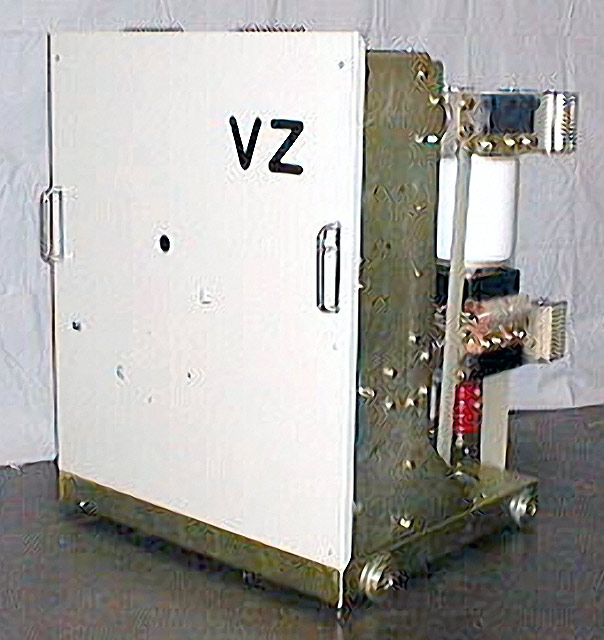

VZ-6 - вакуумный выключатель Toshiba на 6 кВ

VZ - новая серия вакуумных выключателей компании Toshiba на 6, 10 и 20 кВ. Применение технологии управления дугой в вакууме SADE и компактные размеры, гарантируют надежность, простоту обслуживания и безопасность, новая серия выключателей VZ пригодна для эксплуатации в большинстве типов электроустановок.

Модель выключателя

VZ-6J16

VZ-6J25 VZ-6M25 VZ-6P25

VZ-6M32 VZ-6P32

VZ-6M40 VZ-6P40 VZ-6Q40 VZ-6R40

Монтаж

Выкатной тип

Привод

Моторно-пружинный

Применимый стандартный

JEC-2300 (1998)/IEC 60056 (1987)

Номинальное напряжение

6 кВ

Максимальное рабочее напряжение

7.2 кВ

Номинальный ток

J: 600/630A

J: 600/630A М.: 1200/1250A P: 2000A

M: 1200/1250A P: 2000A

M: 1200/1250A P: 2000A Q: 3000/3150A R: 4000A

Номинальная частота

50, 60 Гц

Номинальный ток отключения

16 кА

25 кА

31.5 кА

40 кА

Номинальный ток включения

40 кА

63 кА

80 кА

100 кА

Номинальный кратковременно выдерживаемый ток

16 кА -2с / 16 кА -3с

25 кА -2с/25 кА -3с

31.5 кА -2с/31.5 кА -3с

40 кА -2с/40 кА -3с

Расшифровка обозначения вакуумных выключателей VZ

Расшифровка обозначения вакуумных выключателей VZ

1

Вакуумный выключатель

2

Серийный номер Z: VZ тип серии

3

Номинальное напряжение 6: 7.2 кВ 10: 12 кВ 20: 24 кВ

4

Номинальный ток J: 600/630A М.: 1200/1250A P: 2000A Q: 3000/3150A R: 4000A

5

Номинальный ток отключения 16: 16 кА 25: 25 кА 32: 31.5 кА 40::40 кА
