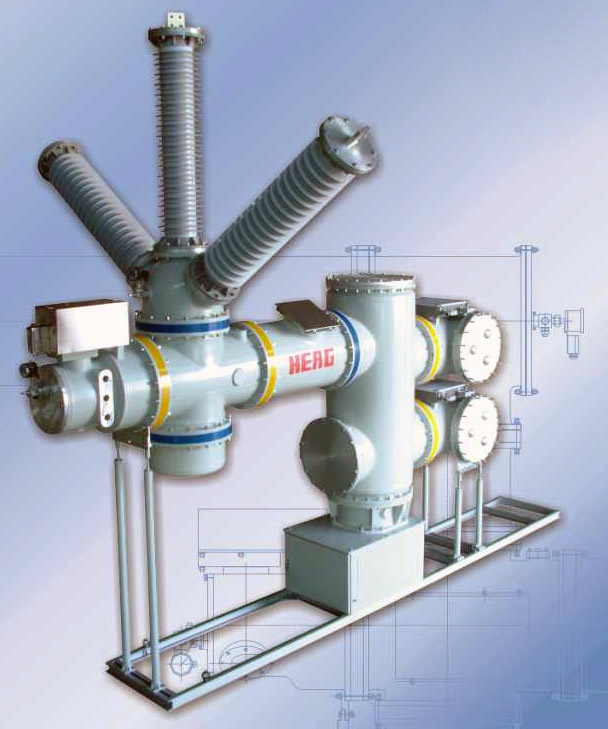

VZF1-126 - элегазовое распределительное устройство

VZF1-126 - элегазовое распределительное устройство в металлическом корпусе. Включает в себя элегазовый выключатель, 2 разъединителя с заземляющими ножами, трансформаторы тока, входящие / исходящие вводы, панель управления.

Распределительное устройство разработано совместно с Исследовательским институтом VEI-Longyuan и по технологии Всероссийского электротехнического института имени В.И. Ленина. Это усовершенствованный высокотехнологичный продукт, созданный на основе передовых российских технологий КРУ и элегазовых выключателей. Газ, изолированный в распределительном устройстве, производится в соответствии международным стандартом по электроники IEC 62271-1-2007 и китайским национальным (рекомендованным) стандартом GB/T11022.

Технические параметры

Высота 1000 (2000, 3000) м

Температура окружающей среды Внутренняя (-25 до +40), Наружная (-30 до +40)

Номинальное напряжение 126 / 145 кВ

Номинальный ток 630, 1250, 1600, 2000, 2500, 3150A

Номинальная частота 50/60 Гц

Номинальный разрывной ток короткого замыкания 40 кА

Номинальный ток выключения короткого замыкания 100 кА

Номинальный кратковременно выдерживаемый ток 40A

Номинальный выдерживаемый ток (Пик) 100 кА

Номинальная продолжительность короткого замыкания 4с

Номинальная рабочая последовательность O-0.3s-CO-180s-CO

Механический ресурс 10000 раз

Каталог VZF1-126 (на английском, pdf)
