XGN2-12(Z) ячейка КРУ CHINT

1.Введение

Ячейка стационарного типа для закрытого КРУ XGN2-12(Z) применяется в трехфазных системах промышленной частоты напряжением 10 кВ для приема и распределения электроэнергии и незаменима в условиях частых переключений (см. рис. 1). Существует три вида систем шин: односекционная, односекционная с перемычкой, двухсекционная система шин. РУ отвечает требованиям IEC298 и всем требованиям безопасности. В РУ встроен вакуумный выключатель серии ZN28A-10, электромагнитный исполнительный механизм серий CD10, CD17 и пружинный механизм серии СТ8, СТ19.

2. Обозначение модели

XGN2-12(Z) ячейка - обозначение

Вид выключателя (z - вакуумный, пусто - маломасляный)

Номинальное напряжение

Номер модели

Для использования в помещении

Стационарного типа

Ячейка для Закрытого РУ

3. Условия эксплуатации

Температура окружающего воздуха: -15°С ~ ч-40°С;

Относительная влажность:

среднее значение за день - не более 95%;

среднее значение за месяц - не более 90%;

Среднее значение давления для насыщенного пара за день < 2.2 кПа; среднее значение давления для насыщенного пара за месяц <1.8 кПа;

Высота над уровнем моря: не более 1000 м;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация в пожаро- и взрывоопасных помещениях, а также при наличии едких паров и интенсивной вибрации.

4. Технические параметры XGN2-12(Z)

Таблица 4.1 Технические параметры ячейки стационарного типа для закрытого РУ XGN2-12(Z)

Название измеренияЗначение
Номинальное напряжениекВ3,3; 6; 10
Наибольшее рабочее напряжениекВ3,6; 7,2;12
Номинальный токА630-3150
Номинальный уровень прочности изоляцииВыдерживаемое напряжение промышленной частоты в течение 1 минМежду фазами, землей Между контактамикВ кВ24,32,42 24,32,48
Номинальное выдерживаемое напряжение грозового импульса (пиковое)Между фазами, землей Между контактамикВ кВ40,60, 75 46,70, 85
Номинальный отключаемый ток короткого замыкания кА16,20,31.5,40
Номинальный ток включаемый на короткое замыкание кА40,50,80,100
Номинальный выдерживаемый пиковый ток кА40,50,80,100
Номинальный кратковременный выдерживаемый ток кА16,20,31.5,40
Номинальная длительность тока короткого замыкания с4
Степень защиты IP2X
Система шин односекционная
Привод Электромагнитный или пружинный
Габаритные размеры (ШхВхГ)мм1100x1200x2650
Вескг1000

4.2 Технические параметры переключателя заземления

Технические параметры переключателя заземления согласовываются с параметрами разъединителя, поэтому выдерживаемый пиковый ток, кратковременный выдерживаемый ток и контактное нажатие переключателя заземления будут такими же, как и у разъединителя, на изоляционный промежуток переключателя заземления не должен быть меньше 125 мм.

5. Особенности конструкции XGN2-12(Z)

Каркас корпуса ячейки состоит из сваренных стальных уголков. Ячейка делится на четыре отсека: отсек выключателя, отсек шин, кабельный отсек и отсек релейной защиты, которые разделены между собой стальными перегородками.

Отсек выключателя находится в нижней части ячейки. Привод выключателя соединен с главным тяговым и исполнительным механизмом. Также отсек выключателя снабжен клапаном для снятия избыточного давления в отсеке.

Отсек шин расположен наверху в задней части ячейки. Чтобы уменьшить высоту ячейки, шины расположены в виде пирамиды на изоляторах, предел прочности которых 7350Н. Шины соединены с разъединителем на стороне ВН.

Кабельный отсек находится внизу задней части ячейки, где опорный изолятор может быть снабжен высоковольтным индикатором. Кабель закреплен на перегородке.

5. Исполнительный механизм выключателя расположен внизу и слева передней части ячейки, а верхняя часть занята исполнительным и блокировочным механизмами разъединителя. Ячейка может обслуживаться с двух сторон: элементы отсека релейной защиты, исполнительный механизм, механическая блокировка, привод и выключатель - спереди; отсек шин главной цепи и кабельный отсек - сзади, также в ячейку встроены лампы для освещения отсека выключателя и кабельного отсека.

Механическая блокировка передней двери позволяет предотвратить следующие аварийные случаи: включение/отключение разъединителя под нагрузкой; неправильное включение/отключение выключателя; замыкание переключателя заземления под нагрузкой.

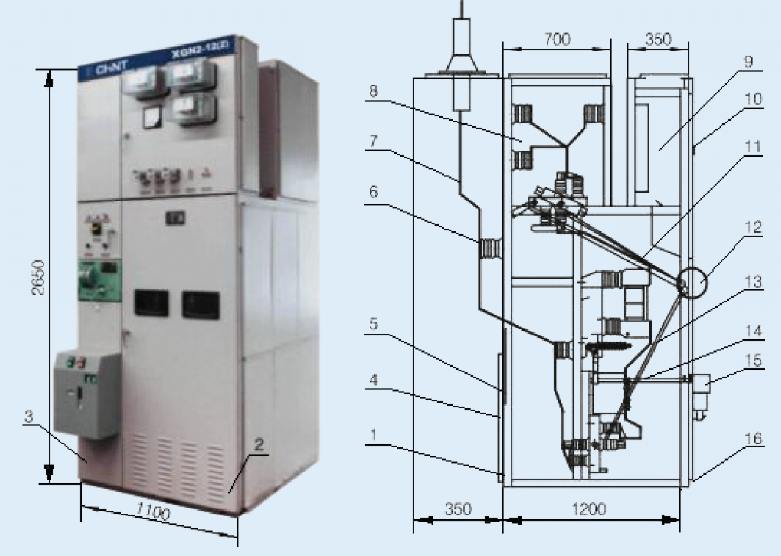

Внешний вид, габариты и устройство высокоточной ячейки XGN2-12

Рис. 5.1 Внешний вид, габариты и устройство высокоточной ячейки XGN2-12 (Z) с обходным кабелем отходящей линии

1 – корпус

2 – провод заземления двери

3 – подвод кабеля

4 – блокировочное устройство задней двери

5 – освещение двери

6 – опорный изолятор

7 – главное отходящее устройство

8 – отсек шин

9 – отсек релейной защиты

10 – составные элементы на передней двери

11 – привод разъединителя с заземляющими ножами

12 – блокировочное устройство

13 – привод разъединителя

14 – трансформатор тока

15 – привод вакуумного выключателя

16 – заземляющая шина

6. Схема изделия и габаритные размеры

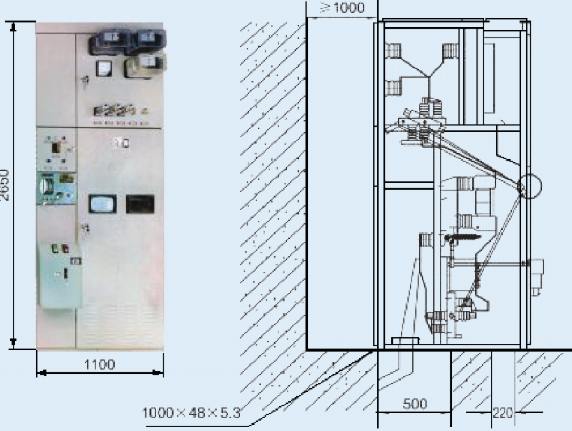

6.1 Монтажные габаритные размеры XGN2-12Z

размеры XGN2-12Z

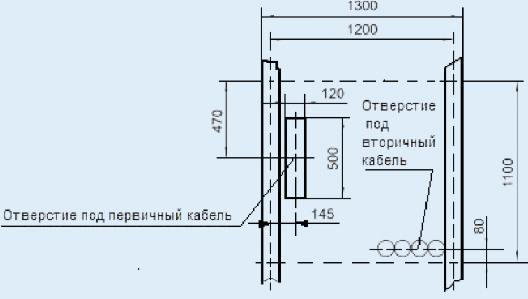

Установочные размеры XGN-12Z

абаритные размеры XGN2-12Z

Рис. 6.1 Монтажные габаритные размеры XGN2-12Z
