Систему защиты, обеспечивающую автоматическое отключение всех фаз или полюсов аварийного участка сети за полное время отключения не более 0,2 с, называют защитным отключением.

Независимо от состояния нейтрали питающей системы любое однофазное замыкание на корпус приводит к появлению напряжения относительно земли на корпусах электрооборудования. Это обстоятельство используют при построении универсальной защиты, которая обеспечивает отключение автоматами поврежденного электрооборудования при появлении некоторой заданной разности потенциалов между корпусом и землей. Такая система идентична заземлению и основана на автоматическом отключении электроприемника, если на его металлических частях, нормально не находящихся под напряжением, последнее появляется. Защитное отключение применяют для систем с изолированной и глухозаземленной нейтралью.

схема защитного отключения

Рис. 1. Принципиальная схема защитного отключения:

1 — корпус электроприемника; 2 — отключающая пружина; 3 — контакты сетевого контактора; 4 — защелка; 5 — сердечник катушки; б — отключающая катушка; 7, 8 — заземлители; 9 контакт

Рассмотрим действие защитного отключения при возникновении напряжения на корпусе одиночного электроприемника в результате повреждения его изоляции. Здесь возможны два случая: электроприемник не заземлен и электроприемник имеет заземление.

Первому случаю соответствует разомкнутое положение контакта 9 (рис. 1). На некотором расстоянии от защищаемого электроприемника забивают в землю заземлитель 7 (в том случае, если нет естественных заземлителей, которые не должны иметь электрической связи с корпусом / электроприемника). Защитный отключатель позволяет произвести разрыв цепи электроснабжения контактами сетевого контактора при подаче напряжения на катушку 6.

При обесточенном состоянии катушки 6 ее сердечник 5 удерживает защелку 4, не позволяя пружине 2 разомкнуть контакты 3 (на схеме контакты показаны разомкнутыми, хотя сердечник удерживает защелку). Один конец обмотки катушки присоединен к корпусу 7 электроприемника, второй — к выносному заземлителю 7. В случае повреждения изоляции между корпусом электроприемника и выносным заземлителем 7 появится фазное напряжение. Отключающая катушка 6 окажется под напряжением, и по ее обмотке потечет ток. Сердечник 5 втянется и освободит удерживающую защелку 4. Пружина 2 разомкнет контакты 3 сетевого контактора, и цепь питания электроустановки разорвется. Напряжение прикосновения на корпусе электроприемника исчезнет, соприкосновение с ним станет безопасным.

Второму случаю, когда корпус электроприемника заземлен, соответствует замкнутое положение контакта 9. При возникновении повреждения изоляции на корпусе электроприемника появится напряжение, значение которого будет определять падение напряжения в заземлителе, равное току замыкания на землю, умноженному на сопротивление заземления заземлителя. Принципиальной разницы в действии защиты в первом и втором случаях нет.

Основой защиты с помощью защитного отключения является быстрое отключение поврежденного электроприемника.

Схема защитного отключения при изолированной нейтрали

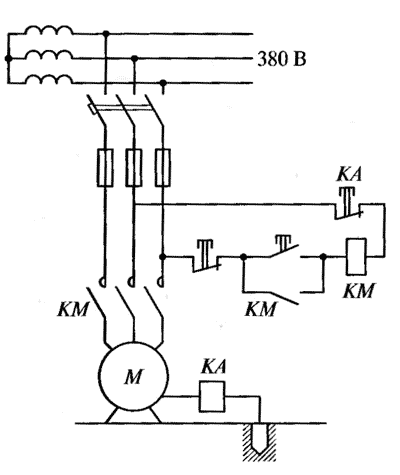

Рис. 2. Схема защитного отключения при изолированной нейтрали

Согласно ПУЭ, защитное отключение рекомендуется применять в следующих установках: электроустановки с изолированной нейтралью, к которым предъявляются повышенные требования в отношении безопасности (в дополнение к устройству заземлений). Схема такого защитного отключения показана на рис. 2. При появлении в катушке реле КА тока замыкания на землю его размыкающий контакт в цепи катушки контактора КМ размыкается и контактор своими главными контактами отключает электродвигатель М от сети;

электроустановки с глухозаземленной нейтралью напряжением до 1000 В, корпуса которых не имеют присоединения к заземленному нейтральному проводу, поскольку выполнение такого присоединения затруднено;

передвижные установки, если заземление их не может быть выполнено в соответствии с требованиями ПУЭ.

Защитное отключение отличается универсальностью и быстродействием, поэтому его использование в сетях как с глухозаземленной, гак и с изолированной нейтралью весьма перспективно. Особенно целесообразно использовать его в сетях напряжением 380/220 В.

Недостатком защитного отключения является возможность отказа отключения в случае пригоралия контактов коммутационного устройства или обрыва проводов.
