Заземлитель ЗР на 330—750 кВ

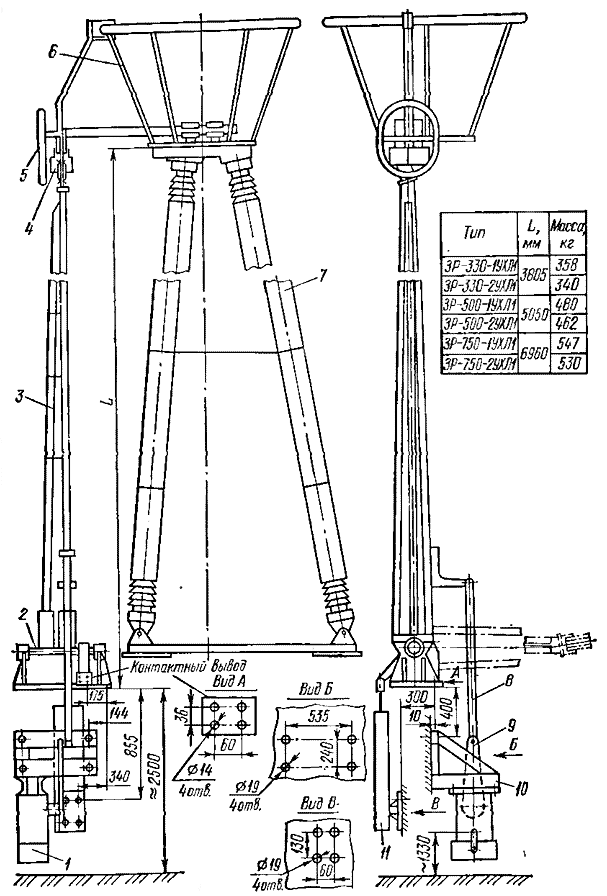

Заземлитель серии ЗР на 330—750 кВ 1 — привод ПРН-1; 2 — вал; 3 — заземляющий нож; 4 — неподвижный контакт заземлителя; 5 — экран; 6 — неподвижный контакт подвесного разъединителя; 7 — ферменный опорный изолятор: 8 — тяга от ножа к рычагу привода; 9 — ведущий рычаг привода; 70 — кронштейн; 11 — пружинный механизм для компенсации момента, создаваемого массой ножа

Заземлители наружной установки серии ЗР на 330, 500 и 750 кВ предназначены для заземления неподвижных контактов подвесных разъединителей, устанавливаемых на шинных опорах (вариант 1) или на трансформаторах тока (вариант 2). Варианты 1 и 2 отличаются присоединительными размерами неподвижного контакта.

Заземлители унифицированы с рубящими заземляющими ножами опорных разъединителей 330—750 кВ, выпускаются в универсальном климатическом исполнении УХЛ1 и комплектуются ручными приводами ПРН-1У1 или ПР-1ХЛ1 в зависимости от заказа. Заземлители рассчитаны на токи Iд = 160 кА, Iт — 63 кА в течение 1 с и работу при толщине корки льда до 20 мм.
