Заземлители серии ЗР на 10, 24 и 35 кВ

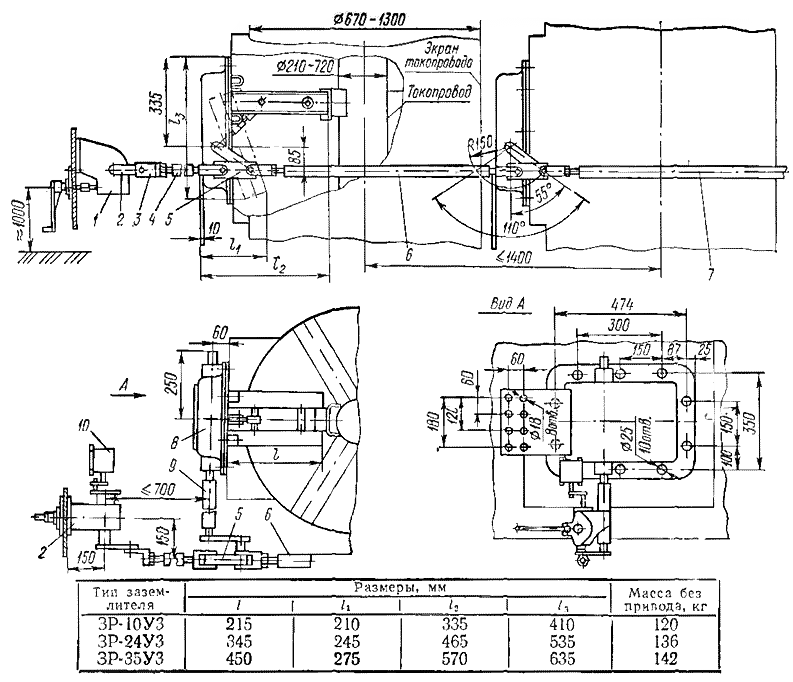

1 — привод ПЧ-50УЗ; 2 — ведущий рычаг привода; 3 — серьга; 4 — тяга от привода к. первому полюсу; 5 — изоляционная тяга; 6 — тяга между первым и вторым полюсом; 7 — тяга между вторым и третьим полюсом; 5 — полюс заземлителя; 9 — вал к заземлителю; 10 — КВЦ

Заземлители трехполюсные внутренней установки серии ЗР на номинальные напряжения 10, 24 и 35 кВ предназначены для заземления отключенных участков экранированных токопроводов, а также для других целей. Заземлители имеют рубящие контактные ножи корытообразного сечения и управляются одним червячным приводом типа ПЧ-50УЗ на три полюса.

При температурах окружающей среды ср в токопроводе допустимы следующие длительные токи:

Температура воздушной среды в токопроводе не должна превышать 90 °С. Заземлители серии ЗР могут устанавливаться на вертикальных и горизонтальных токопроводах таким образом, чтобы валы трех полюсов были расположены параллельно друг другу или по одной линии, образуя один длинный вал.

Электродинамическая и термическая стойкость одна и та же для всех заземлителей этой серии, а именно Iи = 235 кА, Is= 90 кА при длительности тока 1 с.
