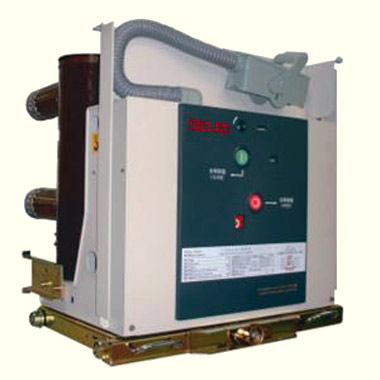

ZN63S-12 VS1 – вакуумный выключатель DELIXI

Производитель: DELIXI Group Co
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600, 2500, 3150

ZN63S-12 VS1 - внутренний вакуумный выключатель 3-фазного переменного тока, 50 Гц, с номинальным напряжением 6—10 кВ, производства китайской компании DELIXI Group Co.
Выключатель соответствует национальным эталонам GB1984—89 " Выключатель высокого напряжения переменного тока ", JB3855—96 "3.6—40.5кВ Внутренний вакуумный выключатель высокого напряжения переменного тока",
DL403—91 "Технические условия для заказа вакуумных высоковольтных выключателей 10—35кВ" а так же стандартам Международной электротехнической комиссии. Он имеет надежную функцию блокировки.

Выключатель ZN635—12 VS1 снабжен пружинном приводом SS1 с простой и надежной конструкцией, возможностью взвода с помощью электродвигателя или вручную. Выключатель выпускается как в стационарном так и выкатном исполнениях.

Условия эксплуатации выключателя
1. Высота не более чем 1000 м над уровнем моря;
2. Окружающая температура
Максимум: +40 °С
Минимум: —15 °С (—30 °С допускается во время хранения и транспортировки),
3. Ежедневная средняя относительная влажность: <95 %
Ежемесячная средняя относительная влажность: <90 %
Среднее значение ежедневного давления пара, не должно превышать 2.2кПа
Среднее значение ежемесячного давления пара не по 1.8кПа

Параметры ZN635—12 VS1

Элемент

Единица измерений

Технические данные

1

Максимальное рабочее напряжение

кВ

12

2

Номинальное выдерживаемое напряжение промышленной частоты 1 мм изоляции
Освещение выдерживаемого напряжения удара

кВ

42 (фазное, на заземлю), 48 (разрушение)
75 (фазное, на заземлю), 85 (разрушение)

3

Номинальный ток

A

630 1250 1600 2000 2500 3150

4

Номинальный ток отключения короткого замыкания

кА

20 25 31.5 40

5

Выдерживаемый кратковременный ток, 4с (эффективное значение)

кА

20 25 31.5 40

6

Номинальное амплитудное значение выдерживаемого тока (амплитудное значение)

кА

50 63 80 100

7

Номинальный ток включения (амплитудное значение)

k A

50 63 80 100

8

Номинальный отдельный ток отключения единичного конденсатора

A

630

9

Оцененный компенсационный ток отключения единичного конденсатора

A

400

10

Ресурс отключений номинальных токов КЗ

циклов

50

11

Механический ресурс выключателя

циклов

60000

12

Напряжение оперативного тока

В

Переменный или постоянный ток, 220В

13

Зарядный ток конденсатора (амплитудное значение)

A

2

Элемент

Единица измерений

Технические данные

1

Расстояние между отключенными контактами

мм

9. 5 ± 1

2

Ход подвижного контакта

мм

4 ± 1

3

Средняя скорость движения подвижного контакта при отключении

мс

0. 8 1. 2

4

Средняя скорость движения подвижного контакта при включении

мс

0.4 0.8

5

Колебания контактов

мс

<2

6

Разновременность включения и отключения контактов по фазам

мс

<2

7

Ширина импульса переключения — включения и выключения

мс

> 40

8

Допустимый износ контактов

мм

<3

Габариты выключателя:

1, 2, 3.
