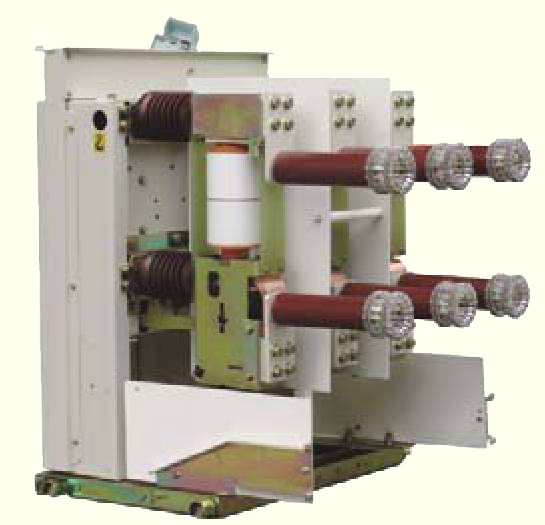

ZN65B-12 CHINT вакуумный выключатель
Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600 2000, 2500
ZN65B-12 - вакуумные выключатели внутренней установки для сетей переменного тока
1.Введение
Вакуумный выключатель серии ZN65B-12, выпускаемой компанией CHINT (Китай), предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. Выключатель соответствует требованиям стандарта IEC62271-100:2001. Обладая высокой надежностью и длительным сроком службы, данный выключатель может использоваться для защиты и управления оборудованием промышленных предприятий, электростанций и подстанций, в местах, где требуются частые переключения. Выключатель представлен в стационарном и выкатном исполнении.

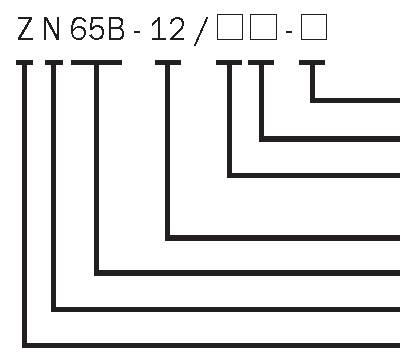

2. Обозначение модели
Номинальный ток отключения к.з. (кА) Номинальный ток (A)
Код привода (T: означает пружинный привод, D: электромагнитный) Номинальное напряжение (кВ) Номер проекта Закрытого типа Вакуумный выключатель
3. Условия эксплуатации:
Температура окружающей среды: -15°C ~+40°C;
Высота установки над уровнем моря: не более 2000 м;
Относительная влажность:
Среднесуточная: не более 95%;
Среднемесячная: не более 90%;
Давление насыщенного пара:
Среднесуточное: не более 2.2 кПа;
Среднемесячное: не более 1.8 кПа;
Вибрация, вызванная ударами или землетрясением, в расчет не принимается;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.
ZN65B-12
4. Технические параметры
Таблица 4.1 Технические параметры выключателя ZN65B-12
No. |
|
Параметр |
Ед.изм. |
|
Значение |
|
1. Максимальное рабочее напряжение |
|
12 |
||||
2. |
Номинальный уровень прочности изоляции |
Выдерживаемое напряжение промышленной частоты, 1 мин |
кВ |
42/48 |
||
Выдерживаемое напряжение грозового импульса |
|
75/85 |
||||
3. |
Номинальный ток |
A |
630 1250 |
630 1250 |
630, 1250, 1600 2000, 2500 |
|
4. |
Номинальный ток отключения к.з. |
|
20 |
25 |
31.5 |
|
5. |
Выдерживаемый кратковременный ток |
кА |
20 |
25 |
31.5 |
|
6. |
Номинальный ток к.з. (пиковый) |
50 |
63 |
80 |
||
7. |
Номинальный выдерживаемый ток (пиковый) |
|
50 |
|||
8. |
Коммутационная износостойкость |
Класс |
E2 |
63 |
80 |
|
9. |
Общее время отключения |
мс |
|
< 80 |
|
|
10. |
Номинальный цикл операций |
0-0.3с-в0-180с-в0 |
||||
11. |
Механическая износостойкость |
Кол-во |
30000 |
|||
12. |
Номинальная длительность к.з. |
с |
4 |
|||
Таблица 4.2 Технические параметры двигателя взвода пружины
Номинальное напряжение, В |
Номинальная выходная мощность, Вт |
Диапазон рабочего напряжения, В |
Время запасания энергии при номинальном напряжении, с |
AC/DC110 AC/DC220 |
200 |
85% ~ 110% номинального напряжения |
5-10 |
Таблица 4.3 Технические параметры включающей и отключающей катушек
|
Включающая катушка |
Отключающая катушка |
Номинальное рабочее напряжение, В |
DC220/AC220, DC110/AC110 DC: 80% ~ 110% номинального |
DC220/AC220. DC 110/AC110 |
Диапазон рабочего напряжения |
напряжения AC: 85% ~ 110% номинального напряжения |
DC: 65% ~ 120% номинального напряжения AC: 85% ~ 120% номинального напряжения |
Мощность катушки, ВА |
195/210 |
195/210 |
5. Особенности конструкции
Привод и дугогасительная камера могут располагаться как впереди, так и сзади, что делает возможным выкатное исполнение выключателя, обладающее как стабильными механическими, так и надежными электрическими свойствами.
Главный токопроводящий контур располагается сзади выключателя, Вакуумная дугогасительная камера установлена на раме выключателя при помощи штыревого изолятора. Находящийся под дугогасительной камерой промежуточный вал изменяет линейное движение дуги в движение вверх-вниз вдоль толкателя камеры. Для обеспечения правильного перемещения толкателя, промежуточные валы каждой фазы снабжены специальными направляющими.
6. Внешний вид и размеры
Рис. 6.1 Стационарное исполнение выключателя (см. рис. 6.1)

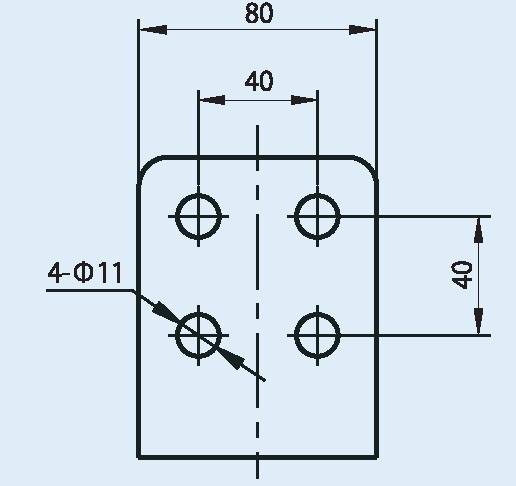

Рис. 6.2 Верхние выводы

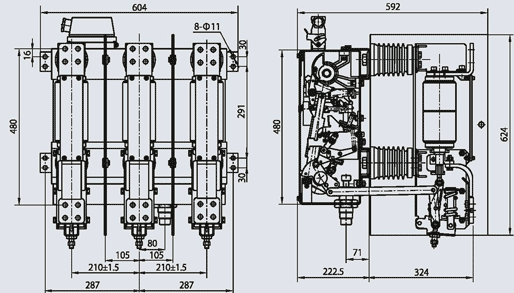

Рис. 6.1 Внешний вид и монтажные размеры выключателя стационарного исполнения серии ZN65B-12
6.2 Внешний вид и размеры выводов (см. рис. 6.2, 6.3). Для выводов ZN65B использован метод подключения Diane.

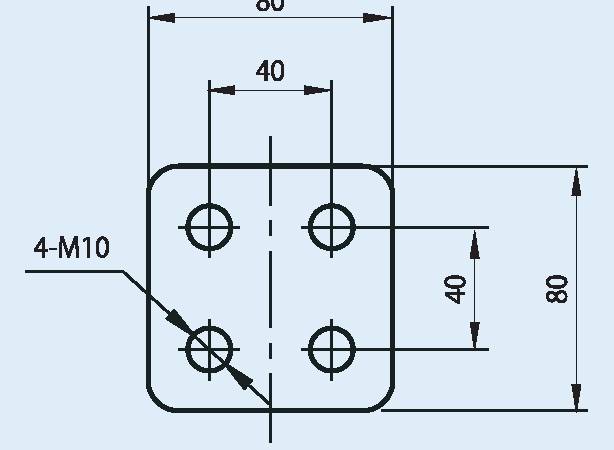

Рис. 6.3 Нижние выводы
