ZN85A DELIXI

Номинальное напряжение, кВ: 35
Максимальное рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1600

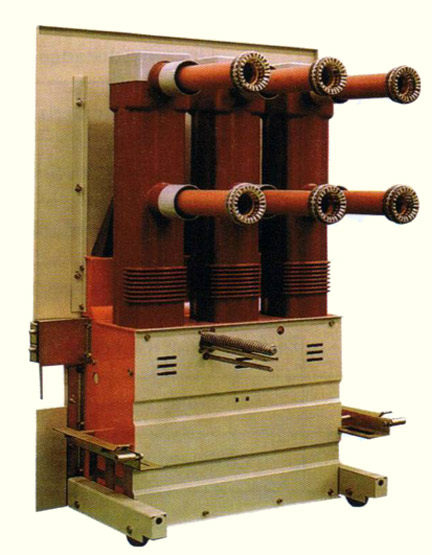

ZN85A-40.5/1600-31.5 (3AV7) - вакуумный высоковольтный выключатель переменного тока, внутренней установки, производства китайской компании DELIXI Group Co.

Выключатель может использоваться в электроустановках электростанций и подстанций трехфазного переменного тока частотой 50 гц и номинальным напряжением 35 кВ для коммутаций номинальных токов и токов коротких замыканий. Пригоден для частых коммутаций.
Выключатель соответствует требованиям стандарта GB1984—1989 "Выключатель высоковольтный переменного тока", JB/T3855—1996 3.6—40.5 кВ.

Условия эксплуатации выключателя

1. Температура окружающей среды не превышает +40 °С, не ниже -15 °С; при среднесуточной температуре не более +35 °С;
2. Среднее значение ежедневной относительной влажности, не должно превышать 95; среднее значение ежедневного давления пара, не должно превышать 2.2кПа; среднее значение ежемесячной относительной влажности не более 90%; среднее значение ежемесячного давления пара не по 1.8кПа;
3. Высота не более чем 1000 м над уровнем моря;
4. Атмосферный воздух без любого загрязнения от пыли, дыма, коррозийного или огнеопасного газа, пара;
5. Вибрациями или землетрясениями можно пренебречь, поскольку допустимые значения находятся за пределами таковых для контрольно-измерительных приборов;
6. Магнитные помехи должны быть не более чем 1.6 кВ.

ZN85A-40.5/1600-31.5 (3AV7) внутренний вакуумный высоковольтный выключатель переменного тока имеет конструкцию, позволяющую эффективно уменьшить габариты выключателя. Для этого выключателя компания разработала новый пружинный привод, который установлен в корпусе выключателя.

Параметры выключателя


Элемент

Единица измерений

Данные

Номинальная частота

Гц

50

Номинальный ток

A

1600

Номинальный ток отключения короткого замыкания

кА

31.5

Номинальное амплитудное значение выдерживаемого тока

кA

80

Длительность кз

c

3

Номинальный ток включения на короткое замыкания

кА

80

Номинальная последовательность операций

00.3sCO180sCO

Время отключения

мс

<80

Ресурс отключений токов короткого замыкания

циклов

20

Номинальный ток отключения единичного конденсатора

A

630

Номинальное рабочее оперативное напряжение

В

—110В, переменный 110В,—220/220

Механический ресурс выключателя

циклов

10000

Механические характеристики

Расстояние между отключенными контактами

мм

22 ± 2

По движению

мм

15 ± 3

Допустимый износ контактов

мм

3

Средняя скорость движения подвижного контакта при включении

мм

0.65

± 0.15

Среднее выключающее быстродействие (разнос контактов 10 мм)

м/с

1.8

± 0.2

Колебания контактов во время включения

с

C 0.002

Разновременность включения контактов по фазам

с

C 0.002

Разновременность отключения контактов по фазам

с

C 0.002
