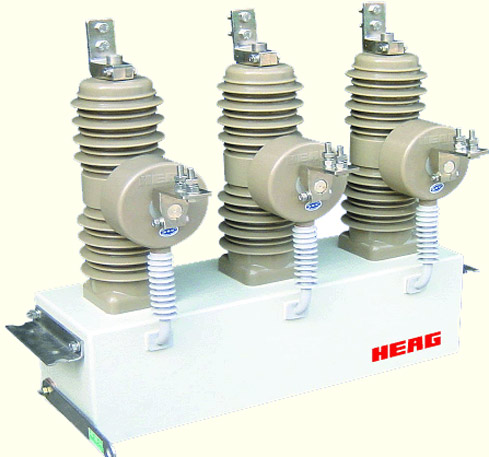

ZW43A – вакуумный выключатель

Производитель: HEAG (Китай)
Номинальное напряжение, кВ: 10, 20
Наибольшее рабочее напряжение, кВ: 12, 24
Номинальный ток, А: 400, 630
Номинальный разрывной ток короткого замыкания 20кА
Номинальный ток выключения короткого замыкания (пик) 50кА
4с Номинальный кратковременно выдерживаемый ток (пик) 20кА
Номинальный выдерживаемый ток (пик) 30кА
Номинальная рабочая последовательность отключение-0.3s-включение-отключение-180s-включение-отключение
Количество отключения номинального разрывного тока короткого замыкания 50 циклов
Механический ресурс 10000 циклов
Номинальное рабочее напряжение 220 (постоянный ток, переменный ток) В
Номинальное распределительное напряжение замкнутого контура 220 (постоянный ток, переменный ток) В
Максимальный расцепитель тока 5A
Коэффициенты трансформаторов тока 200/5; 400/5; 600/5 (Защита: 3; измерение: 0.5)
Рабочий режим Источник (Ручной /Электрической)
Размеры (Ш*Д*В) 700*222*642
Вес выключателя 60кг

Вакуумный выключатель наружной установки ZW43A (ZW43A-12 и ZW43A-24) от китайского производителя предназначен для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях переменного тока с номинальным напряжением 10 или 20 кВ для тяговых подстанций, промышленных и горных предприятий, городских и сельских распределительных сетей.

Каталог ZW43A (на английском, pdf)
