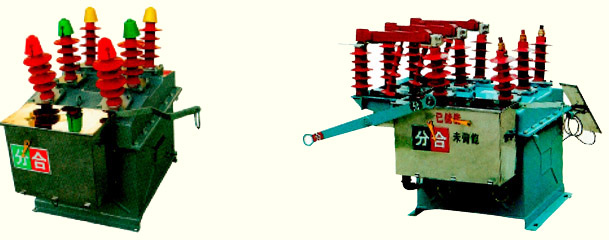

ZW8-12G/630-20 - вакуумный выключатель IECO

Габариты и установочные размеры
ZW8-12G размеры
ZW8-12G/630-20 - вакуумный выключатель наружной установки, монтируемый на опоре, производства IECO Group, Китай. Как наружная коммутационная аппаратура высокого напряжения переменного тока, трехфазный 50 Гц, серия ZW8-12 наружных вакуумных выключателей высокого напряжения переменного тока, главным образом, используется в городских и сельских электрических сетях напряжением10 кВ, для отключения токов нагрузки, перегрузки и короткого замыкания.

Параметры выключателя

Номинальное напряжение

10 кВ

Номинальный ток

630A

Номинальный уровень прочности изоляции

1 минимальное выдерживаемое напряжение промышленной частоты

42 кВ

выдерживаемое напряжение грозового импульса (амплитудное значение)

75 кВ

Номинальный ток отключения

12.5кА, 16кА, 20кА

Электродинамическая стойкость

31.5кА, 40кА, 50кА

Номинальный пиковый выдерживаемый ток

31.5кА, 40кА, 50кА

Номинальный кратковременный выдерживаемый ток (4с)

12.5кА, 16кА, 20кА

Механическая износостойкость

10000 циклов
