Сборка подшипниковых узлов

На вал ротора напрессовывают подшипники. Шариковые подшипники устанавливают целиком. При установке роликовых подшипников насаживают на вал внутреннее кольцо с телами качения, а внешнее кольцо устанавливают в подшипниковый щит. Перед насадкой на тщательно протертые поверхности наносят тонкий слой смазки. Принятые в электрических машинах способы неподвижной посадки внутреннего кольца на вал указаны в таблице ниже.

Способы неподвижной посадки шарико- и роликоподшипников на вал
Мощность электрических машин, кВтДиаметр подшипников, ммПосадка
радиальныхрадиальноупорных
шариковыхроликовыхшариковыхроликовых
До 100До 100до 40До 100До 100Напряженная
Свыше 100100Свыше 100180Плотная
Тугая
250250Глухая

Внешнее кольцо устанавливают в посадочное гнездо подшипникового щита с подвижной посадкой (скользящей или движения). Перед сборкой посадочные поверхности протирают и смазывают. В тех случаях, когда у подшипников имеются внутренние крышки, их устанавливают на вал до посадки подшипников.

Приспособление для насадки подшипников качения

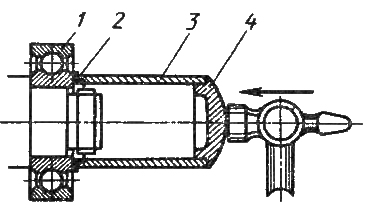

Рис. 113. Приспособление для насадки подшипников качения

Подшипники небольших диаметров насаживают на вал в холодном состоянии, для чего используют монтажную трубу 2, передающую ударные усилия запрессовки только на внутреннее кольцо подшипника 1 (рис. 113). Трубу снабжают медным кольцом 2 и сферическим оголовком 4, способствующими центрированию ударного усилия. Подшипники более крупных размеров устанавливают с предварительным нагревом до 80—100 С в масляной ванне или индукционным способом, сокращающем время нагрева в 2 — 3 раза. Для посадки применяют прессы с передачей усилия на внутреннее кольцо подшипников через монтажные стаканы. Внутреннее кольцо подшипника должно плотно прилегать к заплечику вала; наружное кольцо - легко вращаться от усилия руки.

Неразъемные вкладыши подшипников скольжения запрессовывают в посадочные гнезда подшипниковых щитов и фиксируют стопорным винтом. Для этого применяют те же приспособления, что и при разборке. При посадке вкладышей смазочные кольца в резервуаре щита располагают в прорези участка шейки вала. Для крупных вкладышей используют прессы.

При проверке зазоров их размер, измеренный с помощью щупов, сравнивают с заводскими данными. Подшипники качения устанавливают так, чтобы один из них имел возможность перемещаться в подшипниковом щите на 0,5—1,5 мм в осевом направлении. Если зазор уменьшить, то удлинение вала при нагреве повлечет заклинивание подшипников.

Ротор вводят в статор, используя те же способы и приспособления, что и при выводе ротора. В подшипники качения закладывают смазку. Подшипниковые щиты устанавливают на подшипники, вал вывешивают подъемными устройствами и удаляют из-под ротора картонную прокладку. При установке на вал щитов с подшипниками скольжения смазочные кольца выводят из прорези вкладыша, чтобы не повредить их валом. Совмещают риски на станине и щитах, крепят щиты к станине крепежными болтами. Подъемные приспособления снимают. Затем проверяют свободу вращения ротора и затягивают крепежные резьбы щитов. Устанавливают мелкие детали (фланцы, крышки) и заливают масло в подшипники скольжения.

Напрессовывают на рабочие концы валов соединительные или передаточные детали (полумуфты, шкивы, тормозные диски, шестерни). Успешность центровки вала электродвигателя с валом производственного механизма или с валом редуктора прямо зависит от точности посадки соединительных деталей. Посадку выполняют как в холодном состоянии, так и с нагревом до 200—300 С.

После сборочных операций проводят замер воздушных зазоров. В машинах постоянного тока воздушные зазоры измеряют под серединой каждого полюса с обоих торцов машины. В машинах с петлевой обмоткой якоря зазоры под главными полюсами могут отличаться от среднеарифметического значения не более чем на 10% (при нормальном зазоре 3 мм и ниже) и не более чем на 5 % (при нормальном зазоре выше 3 мм). Эти допуски вдвое больше для машин с волновой обмоткой якоря. Под серединами добавочных полюсов во всех случаях отклонения воздушных зазоров должны быть не более 5 % от среднеарифметической суммы всех зазоров.

В асинхронных машинах зазоры измеряют на обоих торцах машины в диаметрально противоположных точках окружности расточки статора по обеим осям симметрии. При больших диаметрах ротора зазор измеряют в восьми точках окружности ротора. Отклонения воздушных зазоров от среднеарифметического в асинхронных машинах должны быть не более 10% Для всех машин зазор в каждой из намеченных точек измеряют трижды, последовательно поворачивая ротор вокруг оси на 120°.

Обкатку электродвигателя производят на холостом ходу, контролируя ток холостого хода, нагрев подшипников и шумы. После обкатки повторно контролируют воздушные зазоры нагретой машины.

Проверку осевых зазоров (осевой разбег ротора) в подшипниках скольжения или измерение осевого температурного зазора проводят между наружным кольцом и крышкой подшипника в одном из шарикоподшипников. Осевой разбег ротора определяют смещением вала вдоль оси до упора сначала в одну, а затем — в другую сторону при неподвижном роторе. В обоих случаях измеряют расстояние от риски, специально нанесенной на доступную часть вала, до корпуса подшипника. Разность результатов измерений составляет осевой разбег ротора, равный удвоенному осевому зазору.

Односторонние осевые зазоры, которые должны быть одинаковы, измеряют на холостом ходу. Для этого смазанный торец надежно укрепленного деревянного бруска упирают в торец вращающегося вала и смещают ротор до упора. То же проделывают с другого конца вала. В обоих случаях измеряют расстояние от риски до корпуса подшипника перед нажатием на вал и во время него. Разности между результатами этих измерений равны соответствующим осевым зазорам.

При невозможности измерения осевых зазоров на вращающемся роторе их ориентировочно оценивают по осевому разбегу ротора. Результаты измерения осевого зазора сравнивают с допустимыми значениями.

Допустимые осевые зазоры в подшипниках скольжения
Мощность электродвигателя, кВт Допустимый осевой зазор, мм
для новых и перезалитых подшипников для подшипников, не подвергавшихся перезаливке (не более)
До 10 0,4-0,5 1
10-20 0,5-0,75 1,5
20-40 0,75-1,0 2
40-80 1,0-1,5 3
80-160 1,5-2 4

Температурный зазор шарикоподшипника, обеспечивающий свободное удлинение вала при нагреве, может быть определен по формуле: а = 12tl10-6 + 0,15, мм, где: t - наибольший перепад температур вала, °С; l — длина вала между шарикоподшипниками, мм. Ориентировочно, в среднем а = 1,3 мм на каждые 1000 мм расстояния между опорами.

Особенности сборки двигателей постоянное тока

Особенности сборки двигателей постоянное тока состоят в сборке индуктора (станины с полюсами), сборке щеточного механизма на переднем щите, а также установке траверсы в нейтральное положение и расстановке щеток на коллекторе.

Полюсы собирают со станиной обычно при вертикальном положении ее оси, так как в этом случае удобнее использовать грузоподъемные устройства для тяжелых полюсов. При разъемных станинах проще собирать индуктор в горизонтальном положении.

При установке полюсов выверяют положение их сердечников по радиусам и равенство полюсных делений по окружности машины. Выверенные полюсы с обмотками закрепляют на станине и выполняют межкатушечные соединения в соответствии со схемой. Затем с помощью магнитной стрелки контролируют полярность полюсов при питании системы возбуждения от источника постоянного тока пониженного напряжения. В двигателях постоянного тока в направлении вращения за главным полюсом следует одноименный добавочный (в генераторах — противоположной полярности).

При вертикальной сборке передний щит с установленным на нем щеточным механизмом устанавливают сверху в центрирующие заточки вертикально расположенного индуктора и затягивают крепежные болты. Индуктор со щитом поворачивают свободным торцом вверх. Якорь, собранный с задним щитом, вводят в расточку полюсов индуктора сверху свободным концом вала в подшипник переднего щита и запрессовывают в корпус крепежными болтами заднего щита. Для строповки задний конец вала якоря в этом случае должен иметь резьбу, на которую навертывают сборочный рым-болт. Двигатель переводят в горизонтальное положение, устанавливают траверсу со щетками в нейтральное положение и располагают щетки на коллекторе по правилам, рассмотренным ранее. Затем выполняют операции, описанные для асинхронных двигателей. Ввод якоря в индуктор может быть осуществлен и в горизонтальном положении по общим правилам.
