Цилиндрические опоры освещения: конструктивные особенности и технические параметры

Конструктивные характеристики цилиндрических столбов

Цилиндрические опоры освещения изготавливаются методом формовки стальных листов с последующей сваркой продольного шва. Мачты освещения данного типа характеризуются постоянным диаметром по всей высоте конструкции, что отличает их от конических аналогов. Столбы освещения цилиндрической формы применяются для установки светильников мощностью от 70 до 400 Вт в зависимости от высоты опоры.

Высота опор уличного освещения варьируется от 3 до 12 метров согласно проектным требованиям. Диаметр цилиндрических столбов составляет от 114 до 219 мм при толщине стенки 3-6 мм. Опоры наружного освещения цилиндрические комплектуются фланцем для крепления к фундаменту и кронштейном для установки светильников. ГОСТ 32947-2014 регламентирует основные параметры опор освещения.

Цилиндрические опоры обеспечивают равномерное распределение нагрузок по периметру сечения. Постоянный диаметр исключает концентрацию напряжений в переходных зонах.

Металлические опоры данной конфигурации выдерживают ветровые нагрузки до 130 км/ч при соответствующем расчете фундамента. Производство опор освещения ведется с применением автоматизированной сварки для обеспечения герметичности продольного соединения. Цилиндрические мачты уличного света оснащаются лючком для прокладки кабельных линий на высоте 300-500 мм от основания.

Материалы и защитные покрытия стальных опор

Стальные опоры изготавливаются из конструкционной стали марки Ст3 или 09Г2С с содержанием углерода не более 0,22%. Опоры освещения из стали подвергаются обязательной антикоррозийной обработке для защиты от атмосферных воздействий. Гальванизация представляет наиболее эффективный способ защиты металлических конструкций с толщиной цинкового покрытия 85-100 мкм.

Антикоррозийное покрытие наносится после механической обработки поверхности и удаления окалины. Цилиндрические столбы для фонарей проходят дробеструйную очистку до степени Sa 2½ согласно ISO 8501-1. Декоративные опоры освещения дополнительно покрываются порошковой краской поверх цинкового слоя для получения требуемого цвета.

Горячее цинкование обеспечивает срок службы опор до 50 лет без дополнительного обслуживания. Диффузионный слой цинка создает надежный барьер против коррозии.

Парковое освещение требует применения опор с повышенными декоративными свойствами. Такие конструкции покрываются полимерными составами различных цветов с текстурированной поверхностью. Цилиндрические столбы освещения купить можно с заводским покрытием, исключающим необходимость дополнительной обработки на объекте. ТУ производителя определяют конкретные характеристики защитных покрытий.

Монтаж и фундаментные работы

Установка цилиндрических опор выполняется на железобетонный фундамент с анкерными болтами М20 или М24. Фундамент под опоры освещения проектируется с учетом несущей способности грунта и ветровых нагрузок региона. Глубина заложения составляет не менее 1,2 м для опор высотой до 6 м и 1,5 м для более высоких конструкций.

Анкерные болты устанавливаются в фундамент на этапе бетонирования с обеспечением проектного положения согласно разметке фланца. Цилиндрические опоры освещения крепятся к фундаменту через стальной фланец толщиной 16-20 мм с четырьмя или шестью отверстиями. Монтаж светильников производится после завершения электромонтажных работ и проверки заземления.

Правильная установка опор требует контроля вертикальности с отклонением не более 5 мм на метр высоты. Затяжка анкерных болтов выполняется динамометрическим ключом.

Опоры уличного освещения монтируются с соблюдением минимальных расстояний до проезжей части и пешеходных зон. Кабельные линии прокладываются в траншеях глубиной 0,7 м с установкой защитных труб на участках пересечения с коммуникациями. Мачты освещения заземляются через контур заземления с сопротивлением не более 4 Ом для обеспечения электробезопасности системы освещения.

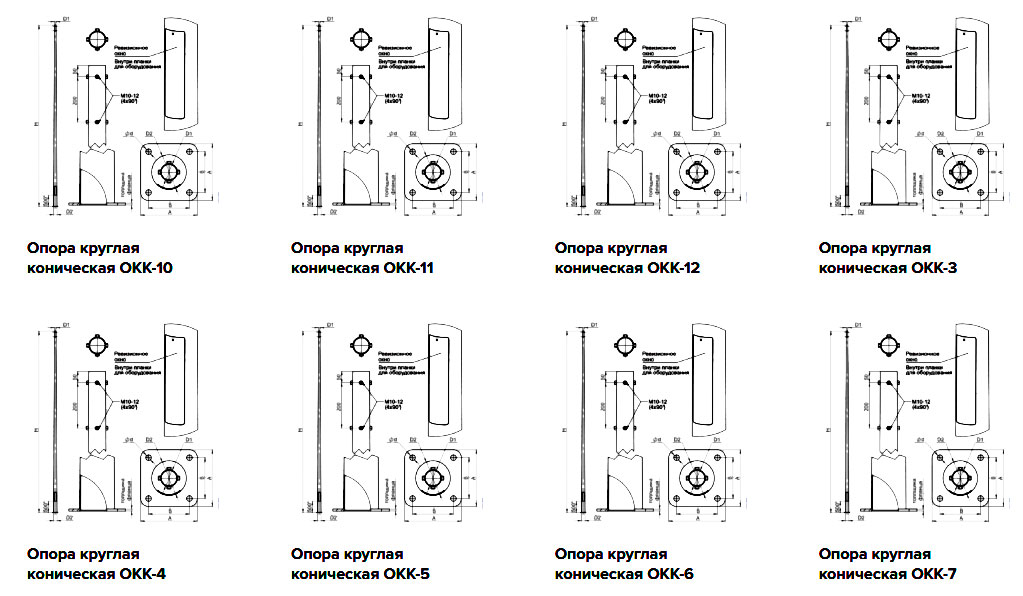

Часто задаваемые вопросы по опорам освещения ОККф

Что означает маркировка ОККф в обозначении опор освещения?

ОККф расшифровывается как «Опора Коническая Композитная фланцевая». Данная маркировка указывает на коническую форму ствола опоры, композитный материал изготовления и наличие фланцевого соединения для крепления к фундаменту. Композитная конструкция обеспечивает снижение массы опоры при сохранении необходимой прочности.

Какую максимальную высоту могут иметь опоры ОККф?

Опоры освещения ОККф изготавливаются высотой от 3 до 12 метров. Наиболее распространенные типоразмеры составляют 6, 8 и 10 метров для городского освещения. Высота опоры выбирается исходя из требуемой освещенности территории, мощности светильников и расстояния между опорами.

Чем композитные опоры ОККф отличаются от стальных аналогов?

Композитные опоры ОККф имеют массу в 3-4 раза меньше стальных опор аналогичной высоты. Композитный материал не подвержен коррозии, что исключает необходимость антикоррозийной обработки. Диэлектрические свойства композита обеспечивают электробезопасность при монтаже и обслуживании светильников.

Какой фундамент требуется для установки опор ОККф?

Для опор ОККф применяется железобетонный фундамент с анкерными болтами М16-М20. Глубина заложения фундамента составляет 1,0-1,2 метра в зависимости от высоты опоры и ветровой нагрузки региона. Размеры фундамента определяются расчетом на опрокидывание с учетом массы светильника и парусности конструкции.

Какую ветровую нагрузку выдерживают опоры ОККф?

Опоры ОККф рассчитаны на ветровую нагрузку до 120 км/ч при установке светильников массой до 25 кг. Коническая форма ствола обеспечивает оптимальное распределение напряжений по высоте конструкции. Расчет ветровой нагрузки выполняется с учетом парусности светильника и кронштейна.

Требуется ли заземление композитных опор ОККф?

Композитные опоры ОККф не требуют заземления ствола благодаря диэлектрическим свойствам материала. Заземление выполняется только для металлических элементов светильника и кронштейна через отдельный заземляющий проводник. Сопротивление заземления должно составлять не более 4 Ом.

Какой срок службы имеют опоры ОККф?

Срок службы композитных опор ОККф составляет не менее 50 лет при соблюдении условий эксплуатации. Композитный материал устойчив к ультрафиолетовому излучению, температурным перепадам и атмосферным осадкам. Опоры не требуют периодической окраски или антикоррозийной обработки в течение всего срока службы.

Можно ли устанавливать на опоры ОККф светильники большой мощности?

На опоры ОККф можно устанавливать светильники мощностью до 400 Вт при соблюдении ограничений по массе светового прибора. Максимальная масса светильника с кронштейном не должна превышать 25 кг для опор высотой до 10 метров. При использовании светодиодных светильников данное ограничение практически не влияет на выбор осветительного оборудования.

Как выполняется прокладка кабеля в опорах ОККф?

Прокладка кабеля в опорах ОККф осуществляется через внутреннюю полость ствола. В нижней части опоры предусмотрен лючок для ввода кабеля на высоте 300 мм от основания. Внутренний диаметр полости составляет 80-100 мм, что обеспечивает свободную прокладку силового кабеля сечением до 10 мм².

Какие кронштейны применяются с опорами ОККф?

С опорами ОККф применяются консольные кронштейны длиной от 0,5 до 2,0 метров, изготовленные из стальной трубы или композитного материала. Кронштейн крепится к опоре через фланцевое соединение или хомутовое крепление в верхней части ствола. Угол наклона кронштейна регулируется при монтаже для обеспечения требуемого светораспределения.
