Вы защищаете кабель от воды, но убиваете его лопатой

Миф о второстепенности: что не так с подходом «просто закопать»

Типичное убеждение звучит так: «Кабель уложен, песчаная подушка есть, сигнальная лента на месте — можно засыпать вынутым грунтом и уплотнить». Это фатальная ошибка, которая в итоге определяет истинную прокладка кабеля в земле цена — не стоимость земляных работ, а будущие траты на ремонт. Вынутый грунт — неоднородная масса. Он содержит камни, строительный мусор, комья глины, которые при трамбовке или естественной усадке создают точечные нагрузки в сотни килограмм на квадратный сантиметр. Оболочка кабеля, даже бронированного, не рассчитана на такие сосредоточенные давления. Она деформируется, появляются микротрещины, начинает «дымить» изоляция. Через год-два — пробой, и тогда вы заплатите эту цену снова, но уже в десятикратном размере.

Основной документ — ПУЭ (п. 2.3.83) — прямо требует: «Обратная засыпка траншеи должна производиться мягким грунтом, не содержащим камней, шлака, строительного мусора и мёрзлых глыб». Но на практике это требование игнорируется как «избыточное», потому что его физический смысл не объясняют. А смысл — предотвратить образование жёстких контактов между кабелем и окружающей средой.

Физика разрушения: что на самом деле происходит с кабелем в грунте

Представьте не груду земли, а динамическую систему. Грунт в траншее после засыпки продолжает уплотняться под собственным весом, воздействием атмосферных осадков и вибраций от nearby движения. Крупные включения (камни, кирпичи) становятся опорами, между которыми образуются мосты. Кабель, лежащий под таким мостом, испытывает изгибающую нагрузку. Если сверху проедет техника или просто накопится слой снега, нагрузка возрастёт. Но главное — сезонное пучение грунта. При замерзании влаги в глинистых почвах объём увеличивается на 5–10%. Лёд в грунте буквально выталкивает кабель вверх, а при оттаивании — резко бросает. Циклы «замёрз-растаял» работают как пресс-формовочный станок, постепенно разрушая структуру изоляции.

Контрольная проверка: если через полгода после прокладки кабеля в земле на трассе просели колеи или образовались локальные впадины — это прямой признак некачественной обратной засыпки и начавшегося процесса неравномерной усадки. Ждите проблем с кабелем.

Выбор материала: технико-экономическое сравнение песка, ПГС и готовых смесей

Что можно использовать для защитной засыпки? Вариантов несколько, и у каждого — своя цена и своя область применения.

Запомните правило: толщина защитной подушки ИЗ НЕРУДНОГО МАТЕРИАЛА (песок, ПГС) над кабелем должна быть не менее 0,3 м, а под ним — не менее 0,1 м. Это не рекомендация, а инженерный минимум для гашения ударных нагрузок.

Пошаговая технология правильной обратной засыпки: от дна траншеи до восстановления грунта

Как делать, чтобы не навредить? Процесс — это последовательность слоёв, каждый со своей функцией.

1. Подготовка основания. После укладки кабеля на песчаную подушку визуально проверьте отсутствие острых предметов. Пролейте нижний слой песка водой для начального уплотнения (если это допустимо по условиям).
2. Первая засыпка. Засыпьте мягкий грунт или песок слоями по 0,1–0,15 м с ручным или механизированным трамбованием. Ключевой момент: трамбовка ведётся ПО БОКАМ от кабеля, НИ В КОЕМ СЛУЧАЕ не сверху! Цель — зафиксировать кабель в неподвижном состоянии, не прикладывая ударную нагрузку к его оболочке.

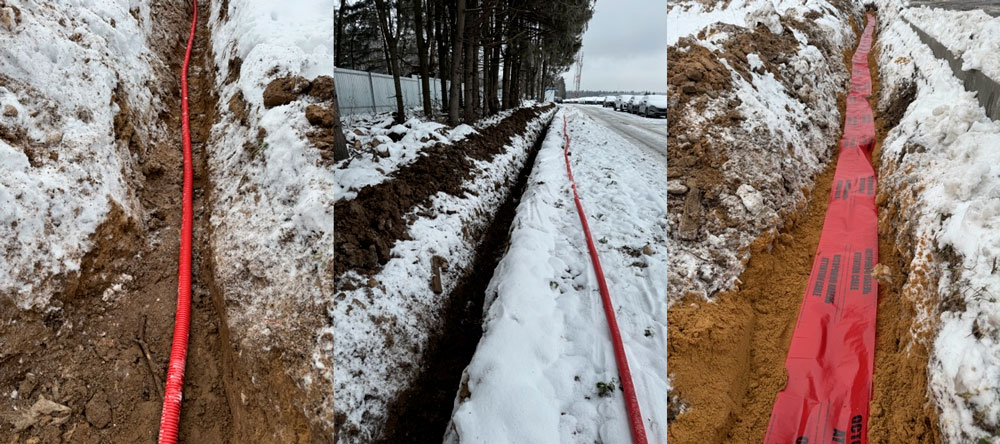

3. Укладка сигнальной ленты. На высоте 0,25–0,3 м от верхней точки кабеля укладывается яркая пластиковая лента с надписью «Осторожно кабель!». Это не для красоты, а для защиты от земляных работ в будущем. Лента должна лежать без натяжения, с небольшим запасом на усадку.
4. Засыпка вынутым грунтом. Только после формирования защитной песчаной «рубашки» можно использовать обратно вынутый грунт. Его также уплотняют слоями. Если грунт — тяжёлая глина, целесообразно заменить верхние 0,4–0,5 м на более лёгкий дренирующий материал, чтобы избежать застоя воды над трассой.
5. Формирование холмика. После полной засыпки траншеи создайте над ней валик высотой 15–20 см. Зачем? Он компенсирует неизбежную последующую усадку, предотвратив образование лужи и локального переувлажнения именно над кабелем.

Частая ошибка при прокладке кабеля в траншее — использование виброплиты для уплотнения грунта непосредственно над кабельной линией. Вибрация частотой 50–70 Гц резонирует с некоторыми элементами конструкции кабеля, ускоряя усталостные явления. Допустимо только ручное трамбование или плита с малым центробежным усилием, работающая на удалении от оси кабеля.

Контроль и испытания: как убедиться, что кабель защищён, а не замурован

Работа выполнена, траншея закопана. Как проверить качество неразрушающим методом? Прямой инспекции уже нет. Поэтому контроль смещается на этап процесса и на финальные электрические испытания.

• Поэтапный контроль. Каждый слой засыпки должен быть принят ответственным производителем работ (прорабом, мастером) с записью в журнале производства скрытых работ. Фотографируйте процесс: кабель на подушке, каждый слой до трамбовки, уложенная сигнальная лента.
• Испытание изоляции. До засыпки и после полного окончания земляных работ обязательны измерения сопротивления изоляции мегомметром на 2500 В. Если после засыпки значение упало на 20% и более относительно первоначального — это красный флаг. Возможно, кабель повреждён.
• Использование рефлектометра. Современный метод — TDR-рефлектометрия. Он позволяет не только найти обрыв, но и «увидеть» на диаграмме значительные механические деформации оболочки, которые могут быть вызваны давлением камня.

Вы всё ещё считаете, что обратная засыпка — это просто «закопать»? Каждый кубометр неправильно уложенного грунта — это мина замедленного действия под вашей кабельной линией. Стоимость правильных материалов и труда составляет не более 5–7% от общей сметы на прокладку кабеля в земле, но увеличивает прогнозируемый ресурс линии в 1,5–2 раза. Выбор не в цене, а в инженерной дисциплине. Готовы ли вы экономить на песке, чтобы потом вскрывать асфальт, искать пробой и платить за простой объекта?

Что скрывается в траншее: неочевидные ответы о подземной прокладке кабеля

Правда ли, что глубина траншеи – это главное, что гарантирует долговечность кабельной линии?

Это опасное заблуждение. Глубина — лишь один из параметров безопасности. Настоящую защиту создает комплекс: правильная подготовка дна траншеи, устранение твердых включений и создание песчаной подушки. Без этого даже кабель, проложенный на метровой глубине, может быть поврежден под весом грунта или острыми камнями. Думайте о траншее как о «кровати» для кабеля: она должна быть не просто глубокой, но и ровной, и мягкой.

Ключевой момент — игнорирование этого этапа приводит к микроизломам изоляции и последующему пробою, а диагностика такого дефекта обходится дороже, чем профилактика.

Зачем тратить деньги на сигнальную ленту, если кабель уже в земле?

Сигнальная лента — это не расходник, а страховой полис от человеческого фактора. Ее укладка поверх кабеля перед обратной засыпкой — последний шанс предотвратить катастрофу при будущих раскопках. Лента с предупреждающей надписью, обнаруженная ковшом экскаватора, останавливает работы, в то время как кабель — нет.

Этот недорогой элемент — критически важный элемент системы маркировки подземных коммуникаций, прямо влияющий на бесперебойность энергоснабжения или связи.

Существует ли «универсальная» обратная засыпка для любой траншеи с кабелем?

Нет, и выбор здесь определяет судьбу кабельной трассы. Стандартный сценарий — послойная засыпка песком без примесей на 10-15 см выше кабеля с последующей трамбовкой. Однако в пучинистых или сильно обводненных грунтах этот подход не работает. Там на помощь приходят специальные механизированные смеси для обратной засыпки или дренирующие материалы, которые отводят влагу и компенсируют подвижки грунта.

Использование выкопанного грунта с комьями и строительным мусором — самая распространенная ошибка, которая сводит на нет все предыдущие работы по укладке кабеля в траншею.

Почему «прямая прокладка» кабеля в земле без защиты — это русская рулетка для инженерных сетей?

Потому что грунт — агрессивная среда. Механическое давление, блуждающие токи, коррозия, активность грызунов — риски, которые нельзя игнорировать. Защита кабеля в грунте обеспечивается его бронированием и помещением в дополнительную оболочку, чаще всего — в двустенные полиэтиленовые трубы (ДКСТ). Они не просто защищают от повреждений, но и позволяют в будущем заменять кабель, не раскапывая траншею заново.

Экономия на защитных футлярах сегодня почти гарантированно обернется аварией и многократными затратами на ремонт кабельной линии завтра.

Что важнее при стыковке кабелей в траншее: герметичность муфты или подготовка «постели»?

Оба фактора неразделимы, как замок и ключ. Качественная кабельная муфта для подземной прокладки обеспечивает электрическую целостность и герметичность соединения. Но если муфту уложить в траншею без специального армированного основания, она со временем просядет или сместится, создав критическую нагрузку на место соединения.

Каждое соединение — самое уязвимое место линии, поэтому его монтаж и укладка требуют удвоенного внимания к технологии земляных работ под кабель.

Можно ли сэкономить на геодезической съемке после прокладки кабеля?

Экономия на исполнительной съемке — это осознанный отказ от точных координат проложенной линии. Без привязки к местности и внесения в план коммуникаций подземный кабель превращается в мину замедленного действия для всех, кто будет вести работы на этом участке в будущем, включая вас самих.

Документация — это не бюрократия, а единственный способ легализовать прокладку кабельных линий в грунте и гарантировать ее физическую сохранность. Траншея закопана, а ее цифровой двойник в виде чертежа должен жить вечно.
