Фрикционные пластины и их роль в механических системах

Конструкция и принцип работы

Фрикционные пластины состоят из металлической основы и нанесенного на неё фрикционного материала. Металлическая основа придает пластине структурную прочность, а фрикционный слой обеспечивает необходимый коэффициент трения. Конструкция пластин включает специальные каналы и выемки для циркуляции смазочно-охлаждающей жидкости, что предотвращает перегрев при интенсивной работе. Подробнее о структуре фрикционных пластин можно узнать в технической документации производителей.

Принцип работы фрикционных пластин основан на силе трения между поверхностями. При сжатии пакета пластин возникает трение, которое преобразует механическую энергию вращения в тепло. Эффективность этого процесса зависит от нескольких факторов: площади контакта, коэффициента трения материала, силы сжатия и наличия смазки.

Фрикционные пластины должны обладать высоким и стабильным коэффициентом трения при различных температурах, обеспечивать плавность включения, иметь хорошую теплопроводность и износостойкость.

Современные фрикционные пластины содержат канавки различных форм – радиальные, спиральные, волнистые. Эти канавки выполняют несколько функций: отвод тепла, распределение смазки по поверхности, удаление продуктов износа. Форма и расположение канавок влияют на характеристики включения и выключения фрикционов, что особенно важно для автоматических трансмиссий.

Толщина пластин варьируется от 1 до 5 мм в зависимости от нагрузки и условий эксплуатации. Рабочие поверхности подвергаются специальной обработке для обеспечения необходимой шероховатости, что улучшает сцепление и уменьшает время приработки. Пластины феродо отличаются особой конструкцией основы, которая обеспечивает лучший теплоотвод и равномерное распределение нагрузки.

Материалы изготовления

Фрикционные пластины изготавливают из различных материалов, каждый из которых обладает уникальными свойствами. Основа пластин преимущественно производится из стали или высокопрочных алюминиевых сплавов. Выбор материала основы зависит от требований к весу конструкции, теплопроводности и прочности.

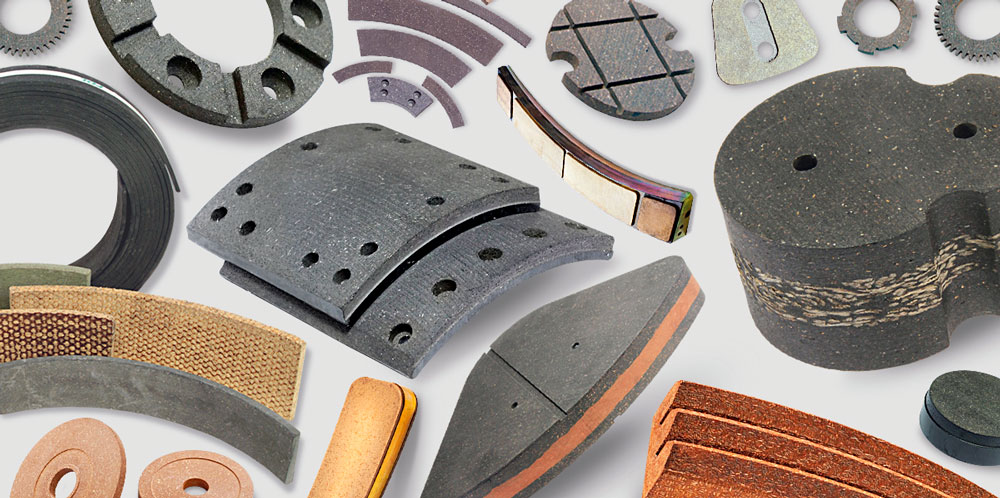

Фрикционные материалы, наносимые на основу, делятся на несколько групп: органические, металлокерамические и композитные. Органические материалы содержат волокна, смолы и модификаторы трения. Металлокерамические состоят из спеченных металлических порошков с добавлением керамических частиц. Композитные материалы представляют собой сложные составы с углеродными, арамидными или стеклянными волокнами в полимерной матрице.

Выбор фрикционного материала определяет ключевые эксплуатационные характеристики пластин: коэффициент трения, износостойкость, термостойкость и шумовые характеристики.

Пластины ретинакс, изготовленные на основе фенолформальдегидных смол с асбестовыми или безасбестовыми наполнителями, обеспечивают стабильный коэффициент трения при высоких температурах. Эти материалы характеризуются высокой механической прочностью и устойчивостью к агрессивным средам.

Современные разработки направлены на создание материалов с улучшенными характеристиками: низким износом, высокой термостойкостью и стабильным коэффициентом трения в широком диапазоне температур. Применение нанотехнологий позволяет создавать материалы с заданными свойствами на молекулярном уровне.

Области применения

Фрикционные пластины находят широкое применение в различных отраслях машиностроения. Основные сферы использования включают автомобильные трансмиссии, промышленные тормозные системы, муфты сцепления и специализированные механизмы.

В автомобильной промышленности фрикционные пластины работают в автоматических коробках передач, гидротрансформаторах, многодисковых сцеплениях и тормозных механизмах. Количество пластин в пакете определяется необходимым крутящим моментом и условиями эксплуатации. Для легковых автомобилей типичный пакет содержит 6-10 пластин, для грузовых и специальной техники – до 20 и более.

Надежность работы автоматических трансмиссий напрямую зависит от качества фрикционных пластин, их способности передавать крутящий момент без проскальзывания и выдерживать циклические нагрузки.

Промышленное оборудование, такое как станки, прессы и конвейеры, использует фрикционные пластины в тормозных системах и механизмах включения/выключения. В этих применениях критически важны долговечность и стабильность характеристик при длительной работе.

Специализированные области применения включают авиационную и космическую технику, где фрикционные пластины должны сохранять работоспособность в экстремальных условиях: высоких и низких температурах, вакууме, при воздействии агрессивных сред.

Сельскохозяйственная и строительная техника использует фрикционные пластины в трансмиссиях и тормозных системах, где они подвергаются высоким нагрузкам и работают в условиях запыленности и повышенной влажности. Для таких применений разрабатываются специальные составы, устойчивые к воздействию абразивных частиц и влаги.

Часто задаваемые вопросы о фрикционных пластинах Феродо

Что такое фрикционные пластины Феродо и чем они отличаются от обычных фрикционных пластин?

Фрикционные пластины Феродо — это специальные фрикционные элементы, использующие материал Феродо (торговая марка фрикционных материалов). Отличаются повышенным коэффициентом трения (0,35-0,45), улучшенной термостойкостью (до 400°C) и высокой износостойкостью. В отличие от обычных пластин, Феродо обеспечивает более стабильные характеристики при интенсивных нагрузках и высоких температурах.

Для каких транспортных средств подходят пластины Феродо?

Пластины Феродо применяются в трансмиссиях грузовых автомобилей, сельскохозяйственной и строительной технике, промышленном оборудовании. Также используются в некоторых спортивных и тюнингованных легковых автомобилях, где требуется передача высокого крутящего момента. Особенно эффективны в технике, работающей с повышенными нагрузками в тяжелых условиях эксплуатации.

Какой срок службы имеют фрикционные пластины Феродо?

Срок службы пластин Феродо составляет от 50 000 до 150 000 км пробега в зависимости от условий эксплуатации и типа техники. В промышленном оборудовании ресурс может достигать 3000-5000 часов работы. Факторы, влияющие на долговечность: режим эксплуатации, качество трансмиссионной жидкости, температурный режим работы и правильность установки.

Можно ли заменить стандартные пластины на пластины Феродо для улучшения характеристик трансмиссии?

Да, замена стандартных пластин на Феродо возможна для повышения надежности трансмиссии при увеличенных нагрузках. Однако необходимо учитывать, что такая замена может потребовать корректировки давления в гидравлической системе АКП и изменения алгоритмов управления. Рекомендуется консультация со специалистами и проверка совместимости с конкретной моделью трансмиссии.

Содержат ли современные пластины Феродо асбест?

Нет, современные фрикционные пластины Феродо не содержат асбест. Производители перешли на безасбестовые составы в соответствии с экологическими требованиями. Сейчас используются альтернативные материалы: арамидные волокна, керамические частицы, углеродные композиты и специальные модификаторы трения, обеспечивающие сходные или улучшенные характеристики без вреда для здоровья.

Как определить износ фрикционных пластин Феродо?

Признаки износа пластин Феродо включают: проскальзывание при переключении передач, задержки при включении передач, рывки при движении, повышенная температура трансмиссионной жидкости, металлические частицы в масле. Для точной диагностики необходима разборка трансмиссии и измерение толщины пластин — критический износ наступает при уменьшении толщины фрикционного слоя более чем на 30% от исходной.

Требуют ли пластины Феродо особой трансмиссионной жидкости?

Пластины Феродо совместимы со стандартными трансмиссионными жидкостями (ATF), рекомендованными производителем техники. Однако для повышения срока службы и оптимальной работы рекомендуется использовать высококачественные жидкости с улучшенными антифрикционными и противозадирными присадками. При интенсивной эксплуатации желательно сократить интервалы замены жидкости на 20-30%.

Как правильно выполнить приработку новых пластин Феродо?

Приработка новых пластин Феродо включает следующие этапы: 1) первые 500-1000 км эксплуатации избегайте резких ускорений и торможений; 2) не допускайте длительной работы на повышенных оборотах; 3) после установки новых пластин рекомендуется заменить трансмиссионную жидкость через 1000-2000 км для удаления продуктов приработки; 4) избегайте буксировки тяжелых грузов в период приработки.

Влияет ли тип трансмиссии на выбор пластин Феродо?

Да, тип трансмиссии критически важен при выборе пластин Феродо. Для классических АКПП, роботизированных коробок, вариаторов (CVT) и двойных сцеплений (DCT) требуются разные типы пластин с различными характеристиками. Необходимо подбирать пластины строго по каталожным номерам или после консультации со специалистом по конкретной модели трансмиссии.

Можно ли восстановить изношенные пластины Феродо?

Восстановление изношенных пластин Феродо технически возможно, но экономически нецелесообразно и не рекомендуется. Процесс восстановления требует специального оборудования и не гарантирует сохранения оригинальных характеристик. В большинстве случаев правильным решением будет полная замена комплекта пластин на новые оригинальные или качественные аналоги, что обеспечит надежную работу трансмиссии.
