Комбинированные подшипники: как выбрать и где применять

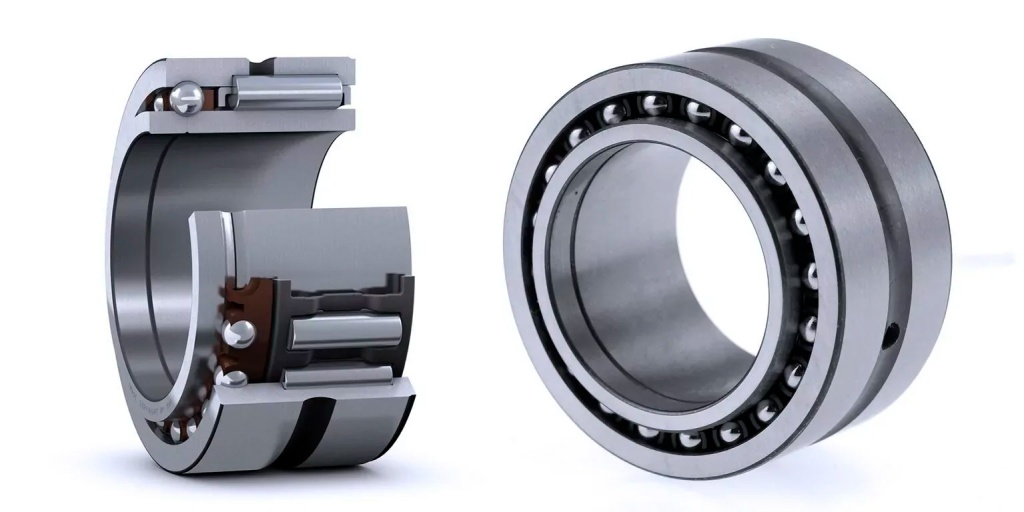

Комбинированные подшипники — это элементы, которые объединяют функции радиальных и осевых подшипников в одном корпусе. Они востребованы в компактных, высоконагруженных и динамичных узлах. Чтобы подшипник работал стабильно и долго, важно правильно подобрать его под условия эксплуатации.

как правильно выбрать комбинированные подшипники

Определите тип нагрузок

Прежде всего, необходимо оценить, какие нагрузки будет воспринимать узел:

Радиальная нагрузка — действует перпендикулярно оси вращения.
Осевые нагрузки — могут действовать в одном или двух направлениях вдоль оси.

Если предполагаются односторонние осевые усилия, подойдёт базовая компоновка с одним упорным элементом. Для двусторонней нагрузки потребуется симметричный подшипник с двумя упорными секциями. Ознакомится с такими подшипниками вы можете здесь.

Уточните ограничения по габаритам

Комбинированные подшипники часто выбирают из-за ограниченного монтажного пространства. Поэтому нужно заранее определить:

Внутренний и внешний диаметр;
Ширину (высоту) подшипника;
Возможность использования фланцевой конструкции для упрощения монтажа.

Также важно учитывать, возможна ли замена двух отдельных подшипников одним комбинированным — с учётом посадок, длины вала и крепёжных элементов.

Проверьте требования к скорости и температуре

Комбинированные подшипники могут использоваться в быстроходных узлах. Уточните:

Максимально допустимую частоту вращения;
Рабочую температуру среды;
Наличие необходимости в принудительном охлаждении или термостойком исполнении.

Например, в шпинделях станков или в системах с частыми реверсами важно выбирать модели с минимальным внутренним трением и устойчивой к нагреву смазкой.

Выберите нужный тип тел качения

В комбинированных подшипниках чаще всего применяются:

Игольчатые ролики — при ограниченном пространстве и высоких нагрузках;
Цилиндрические ролики — для равномерного распределения нагрузки;
Шарики — в бюджетных или менее нагруженных решениях.

Выбор зависит от необходимой жёсткости, допустимой деформации и цикличности нагрузок.

Учитывайте тип смазки и герметичности

Для повышения ресурса важно подобрать подшипник с подходящей системой смазки и защитой:

Открытые подшипники — для чистой среды и регулярного обслуживания;
С уплотнениями или щитками — для запылённой, влажной или агрессивной среды;
С предварительно нанесённой смазкой — удобны при ограниченном доступе к узлу.

Также учитывайте возможность подключения централизованной системы смазки, если она используется в оборудовании.

Выбор производителя и стандарта

Известные бренды (INA, SKF, KOYO, NTN, IKO) предлагают комбинированные подшипники в различных конфигурациях, в том числе по ISO-стандартам. Это упрощает замену и делает поиск совместимых решений более удобным.

Специфика отрасли

Некоторые подшипники выпускаются с учётом специфики применения:

Для авто- и мотоиндустрии — усиленные конструкции и минимальные зазоры;
Для медицинского оборудования — низкий шум и инертные материалы;
Для деревообрабатывающей и пищевой промышленности — влагостойкое исполнение и герметичность;
Для тяжёлой промышленности — высокие нагрузки и виброустойчивость.

Правильный выбор комбинированного подшипника зависит от множества факторов: типа нагрузки, размеров, условий работы, частоты вращения и требований к ресурсу. Не стоит ориентироваться только на цену — лучше учитывать все параметры в комплексе и консультироваться с производителями или техническими специалистами. Это обеспечит не только надёжность, но и экономию в перспективе.

Часто задаваемые вопросы о комбинированных подшипниках

Что такое комбинированный подшипник?: Комбинированный подшипник — это подшипник, который сочетает в себе элементы радиального и осевого подшипника, позволяя воспринимать одновременно как радиальные, так и осевые нагрузки.
Где применяются комбинированные подшипники?: Комбинированные подшипники применяются в узлах, где одновременно действуют радиальные и осевые нагрузки. Их используют в строительной технике, транспортных системах, металлообрабатывающих станках и автоматизированных линиях.
Какие типы нагрузок выдерживают комбинированные подшипники?: Комбинированные подшипники рассчитаны на одновременное восприятие радиальных и осевых нагрузок, что делает их универсальными для сложных условий эксплуатации.
Чем отличаются комбинированные подшипники от обычных?: В отличие от стандартных подшипников, которые воспринимают только один тип нагрузки, комбинированные обеспечивают устойчивость к сложным нагрузочным схемам, снижая количество компонентов в узле и упрощая конструкцию.
Каковы преимущества использования комбинированных подшипников?: Основными преимуществами являются компактность конструкции, снижение количества узлов, упрощённый монтаж и высокая надёжность при комбинированных нагрузках.
Как выбрать подходящий комбинированный подшипник?: Выбор подшипника зависит от параметров нагрузки, направления усилий, скорости вращения и условий эксплуатации. Важно учитывать размеры, тип корпуса и материал обойм и тел качения.
Нуждаются ли комбинированные подшипники в регулярном обслуживании?: Да, как и любые подшипники, они требуют периодического контроля смазки, проверки состояния обойм и тел качения, а также оценки зазоров и шумов в процессе работы.
Можно ли заменить два отдельных подшипника одним комбинированным?: Да, в ряде случаев комбинированный подшипник заменяет радиальный и упорный подшипники, упрощая конструкцию и уменьшая общий габарит узла.
Каковы ограничения по нагрузке у комбинированных подшипников?: Ограничения зависят от конкретной модели, но в целом комбинированные подшипники рассчитаны на ограниченный диапазон нагрузок по сравнению со специализированными радиальными или осевыми подшипниками.
Из каких материалов изготавливаются комбинированные подшипники?: Они обычно изготавливаются из закалённой легированной стали, а в некоторых случаях применяются специальные покрытия или материалы для повышения износостойкости и устойчивости к агрессивной среде.
