Почему станок после переезда гонит брак

Знакомая картина: перевозишь токарный или фрезерный станок на новую площадку, электрики подключают питание, оператор запускает привычную программу обработки — и первая же партия деталей летит в стружку с биением в пару десяток. Начинается классический поиск виноватых: ругают заточку резцов, поставщика сырья или грешат на сбой в стойке ЧПУ. Ну а на практике в девяти случаях из десяти проблему закладывают еще на этапе погрузки и фундамента. Давайте разберем, где именно обычно срезают углы и как эти косяки предотвратить с индикатором часового типа в руках.

1. Свободный ход суппорта и узлов

Суппорты, массивные задние бабки и шарико-винтовые пары проектируют под плавную подачу по смазанным направляющим, но никак не под дорожные ямы. Если полениться и не затянуть транспортные упоры, многосоткилограммовый узел при первом резком торможении фуры сработает как кувалда. Один такой удар по крайним упорам — и на прецизионных дорожках качения или клиньях появляются забоины. Ремонт геометрии станины шабрением обойдется дороже, чем весь переезд цеха вместе взятый. Так что фиксировать подвижные части надо штатными стопорами намертво, а не случайным деревянным бруском.

Отдельная головная боль — экраны и шкафы ЧПУ. Их лучше вообще аккуратно снимать и паковать в пузырчатую пленку с демпферами. И обязательно сфотографируйте и промаркируйте клеммы и жгуты: если перевозите сразу три-четыре станка, перепутанные провода украдут у наладчиков дня два. Перед тем как выдернуть рубильник, скиньте бэкап параметров и машинных констант на обычную флешку. Ведь если станок простоит без питания пару недель, буферная батарейка на плате может разрядиться в ноль, стерев нулевые точки и циклы.

2. Жидкости в магистралях

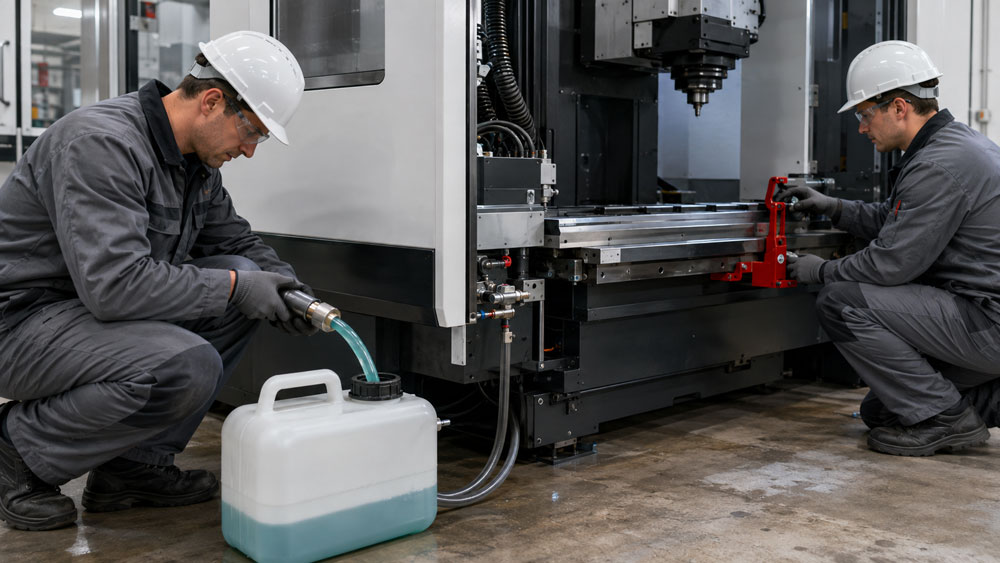

Слить эмульсию и масло — процедура грязная, но совершенно неизбежная. Если вам требуется грамотный такелаж станков в Челябинске, специалисты подтвердят: перевозить емкости с жижей — верный способ залить концевики и оптические линейки на первом же ухабе. Зимой неслитая СОЖ на водной основе попросту разорвет тонкие трубки охлаждения шпинделя или теплообменник. Гидравлическое масло из бака гидростанции тоже сливают до суха, а на новом месте заливают свежее через фильтр тонкой очистки. Полтора часа с бочкой и насосом на старом складе сберегут вам кучу нервов.

3. Подъем без траверсы

У любого металлообрабатывающего оборудования центр масс смещен в сторону привода или шпиндельной бабки. Стропить станок текстильными чалками «как удобнее» за ходовой винт или защитный кожух нельзя ни в коем случае. Чугун — материал жесткий, но хрупкий на изгиб: стропы сомнут тонкий металл защиты, а при неравномерном натяжении станину слегка перекосит. Визуально трещин вы не увидите, но через месяц направляющие начнет неравномерно подклинивать. В паспорте каждого агрегата есть четкая схема строповки с рым-болтами или отверстиями под ломы, и отступать от нее нельзя.

4. Дорожная тряска

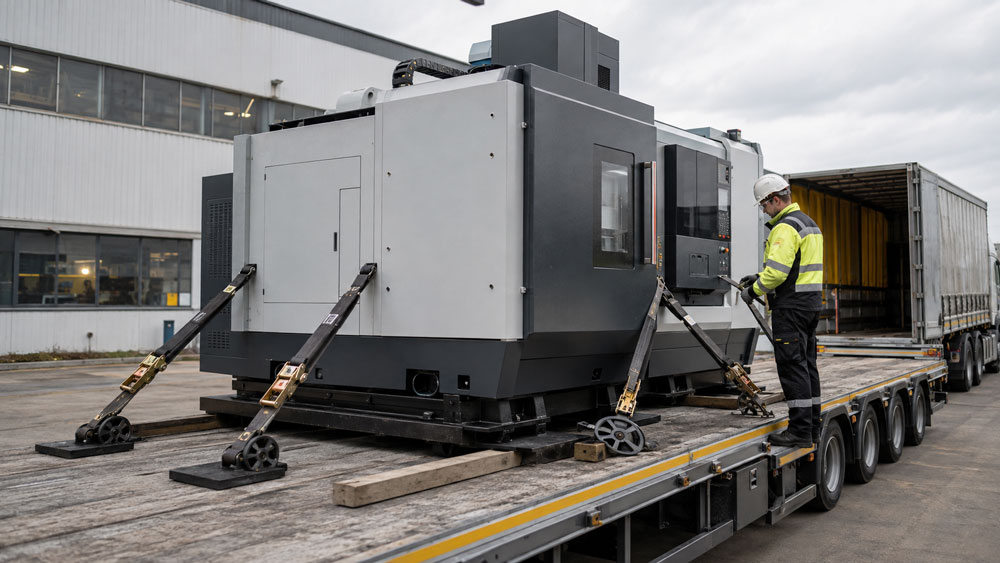

Опасность для подшипников представляют не столько глубокие выбоины, сколько мелкая непрерывная дорожная дрожь. От нее постепенно раскручиваются гайки ШВП и расшатываются прецизионные посадки. Мы как-то перевозили пятикоординатный фрезер за 350 километров, и водитель решил нагнать график по разбитой бетонке. В итоге вроде доехали целыми, а на тесте шариком индикатора на шпинделе вылез радиальный люфт в 0,04 мм — микроудары роликов просто оставили вмятины на дорожках подшипников. Пришлось полностью перебирать дорогостоящий шпиндельный картридж. Чтобы этого избежать, под лапы станка укладывают жесткую листовую резину или транспортерную ленту толщиной не менее 15–20 мм, растягивают станину ремнями с трещотками крест-накрест и строго ограничивают скорость автопоезда до 50–60 км/ч.

5. Пол и анкеры

Поставить тяжелый агрегат на свежий невызревший бетон или кривую тротуарную плитку — значит гарантированно получить бочку при проточке валов. Бетонная подушка под станок от трех тонн должна отстояться положенные 28 суток для набора прочности. После установки выставлять горизонт обычным строительным пузырьковым уровнем бессмысленно — тут нужен прецизионный брусковый или рамный уровень с ценой деления 0,02 мм на метр. Причем через 40–50 часов первой работы под стружкой анкерные болты обязательно протягивают динамометрическим ключом повторно, так как виброопоры дают естественную усадку.

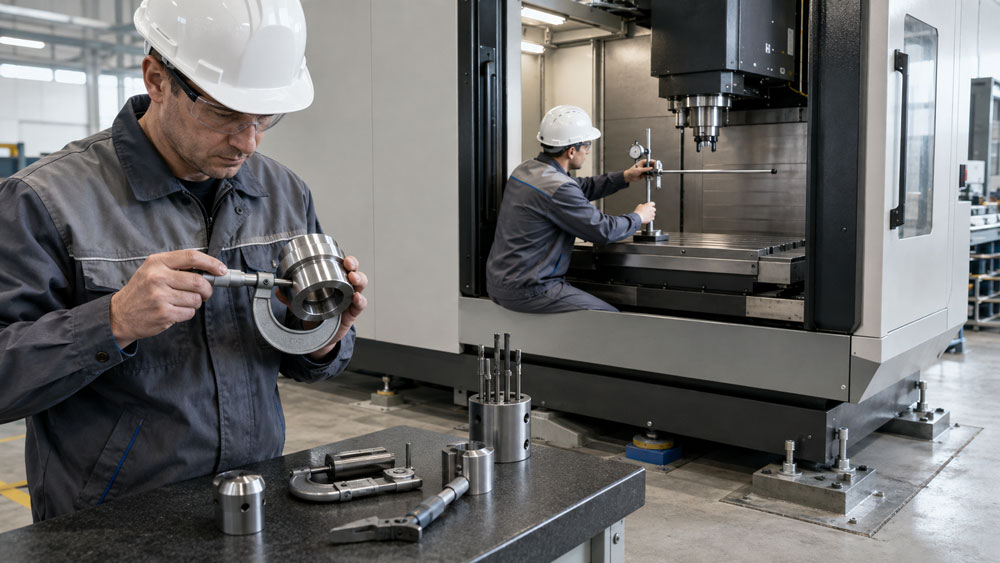

После затяжки анкеров обязательно прогоните тестовую деталь по ГОСТу — проточите скалку в центрах и проверьте конусность микрометром. Эти протоколы замеров станут вашей страховкой на случай споров с заказчиками деталей или арендодателем цеха.

Чек-лист правильного переезда оборудования

Вместо хаотичных попыток сэкономить время проще держать перед глазами четкий регламент:

Если заводской оснастки, домкратов и гидротележек в вашем распоряжении нет, самостоятельный переезд, пожалуй, выйдет себе дороже. Ошибки при транспортировке высокоточного чугуна быстро конвертируются в простой цеха и дорогостоящий ремонт. Куда спокойнее доверить перемещение тяжелых агрегатов проверенным такелажникам с договором материальной ответственности, чем потом гадать, почему новая деталь упорно не попадает в чертеж.
