Промышленные насосные системы: технические решения для перекачки жидкостей

Классификация и технические характеристики промышленного насосного оборудования

Промышленные насосы представляют собой гидравлические машины, предназначенные для перекачки жидкостей различной вязкости и химического состава. Центробежные насосы составляют основную группу насосного оборудования, применяемого на производственных объектах. Принцип действия основан на преобразовании механической энергии вращения рабочего колеса в кинетическую энергию потока жидкости. Напор создается за счет центробежной силы, возникающей при вращении лопаток рабочего колеса со скоростью от 1500 до 3000 об/мин.

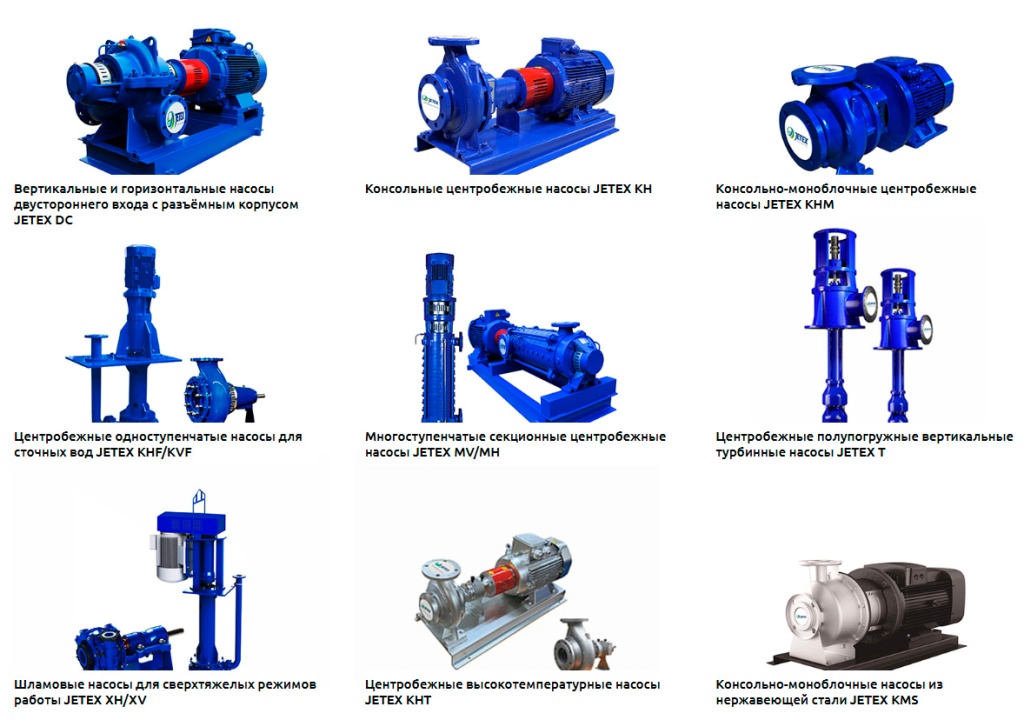

Насосные системы классифицируются по нескольким параметрам: способу установки (поверхностные, погружные промышленные насосы), количеству ступеней (одноступенчатые, многоступенчатые), расположению вала (горизонтальные, вертикальные). Водяные насосы для систем водоснабжения промышленных предприятий обеспечивают подачу от 10 до 2000 м³/ч при напоре от 20 до 300 метров водяного столба. Производительность насосного оборудования определяется геометрическими параметрами проточной части и частотой вращения ротора. Гидравлические характеристики каждой модели отражаются в рабочих диаграммах, показывающих зависимость напора от расхода при различных диаметрах рабочего колеса.

Насосы российского производства серий CNP, WILO, GRUNDFOS адаптированы к условиям отечественных промышленных объектов и соответствуют требованиям ГОСТ 356-80. Материалы проточной части выбираются в зависимости от химического состава перекачиваемой среды: чугун марки СЧ-20 для нейтральных жидкостей, нержавеющая сталь AISI 316L для агрессивных сред, бронза для морской воды. Торцевые уплотнения валов типа механического сальника обеспечивают герметичность при давлении до 16 бар и температуре до 120°С. Циркуляционные насосы для промышленности оснащаются системами контроля вибрации, температуры подшипников и герметичности уплотнений.

Кавитация возникает при снижении давления на входе в насос ниже давления насыщенных паров перекачиваемой жидкости. Это явление приводит к образованию пузырьков пара, схлопывание которых разрушает поверхность рабочего колеса. Для предотвращения кавитации необходимо обеспечить достаточный кавитационный запас NPSH на входе в насос.

Насосные станции комплектуются электродвигателями мощностью от 0,5 до 500 кВт с классом защиты IP54-IP68 в зависимости от условий эксплуатации. Частотно-регулируемый привод позволяет изменять производительность насоса в диапазоне от 25% до 100% номинального значения, обеспечивая экономию электроэнергии до 40%. Системы автоматического управления на базе ПLC контроллеров обеспечивают поддержание заданных параметров давления и расхода с точностью ±2%.

Критерии подбора насосных систем для промышленных объектов

Подбор насосного оборудования осуществляется на основе технического задания, включающего параметры перекачиваемой жидкости и требования к производительности системы. Первый этап подбора — определение требуемого расхода Q (м³/ч) и напора H (м). Расход рассчитывается исходя из технологических потребностей производства с учетом коэффициента неравномерности потребления 1,2-1,5. Напор определяется как сумма геодезической высоты подъема, потерь давления в трубопроводах и арматуре, требуемого остаточного давления в конечной точке системы.

Насосы для химической промышленности должны соответствовать специфическим требованиям по химической стойкости материалов. При перекачке кислот концентрацией более 20% применяются насосы с проточной частью из фторопласта или керамики. Для щелочных растворов используется оборудование из никелевых сплавов или титана. Температура перекачиваемой жидкости определяет тип уплотнения вала: при температуре выше 100°С применяются двойные торцевые уплотнения с системой охлаждения, при температуре выше 200°С — магнитные муфты или герметичные насосы с мокрым ротором.

Промышленные насосные установки для систем отопления и горячего водоснабжения выбираются с учетом максимальной тепловой нагрузки объекта. Для закрытых систем отопления применяются циркуляционные насосы с характеристикой, обеспечивающей преодоление гидравлического сопротивления трубопроводной сети при минимальном статическом напоре. Давление в насосной системе поддерживается расширительными баками мембранного типа объемом 1-10% от общего объема теплоносителя в системе. Производители Jetex предлагают специализированные модели с бронзовым корпусом и рабочим колесом из нержавеющей стали для работы в диапазоне температур 0-110°С.

Рабочая точка насоса определяется пересечением характеристики насоса и характеристики трубопроводной сети. При изменении режима работы системы рабочая точка смещается вдоль характеристики насоса. Частотное регулирование позволяет изменять характеристику насоса, обеспечивая оптимальную рабочую точку при различных режимах эксплуатации.

Коэффициент запаса по напору и расходу составляет 10-15% от расчетных значений для компенсации износа рабочих органов и возможного увеличения гидравлического сопротивления системы. При подборе насосов для параллельной работы суммарная производительность определяется с учетом взаимного влияния агрегатов на характеристику системы. Для систем с переменным расходом предусматривается возможность отключения части насосов при снижении нагрузки, что обеспечивает работу агрегатов в оптимальном диапазоне характеристики с КПД не менее 70%.

Монтаж и техническое обслуживание насосных установок

Монтаж насосных систем выполняется в соответствии с проектной документацией и требованиями СП 73.13330.2016. Фундамент под насосный агрегат рассчитывается на динамические нагрузки с коэффициентом запаса прочности не менее 1,5. Масса фундамента должна превышать массу оборудования в 2-3 раза для обеспечения виброустойчивости. Между фундаментом и рамой насоса устанавливаются виброизолирующие прокладки из резины толщиной 10-15 мм или пружинные виброизоляторы с коэффициентом демпфирования 0,1-0,15.

Всасывающий трубопровод монтируется с уклоном не менее 0,005 в сторону насоса для предотвращения образования воздушных карманов. Диаметр всасывающего патрубка выбирается на один типоразмер больше диаметра входного патрубка насоса для снижения скорости потока до 0,7-1,5 м/с. На всасывающей линии устанавливается фильтр-грязевик с размером ячейки сетки 3-5 мм и обратный клапан для предотвращения слива жидкости из корпуса насоса. Нагнетательный трубопровод оборудуется задвижкой, обратным клапаном и манометром для контроля давления.

Техническое обслуживание насосов включает ежедневный контроль параметров работы, еженедельный осмотр уплотнений и подшипников, ежемесячный анализ вибрации и температуры. Допустимый уровень вибрации на корпусе насоса не должен превышать 4,5 мм/с среднеквадратичного значения виброскорости. Температура подшипников при нормальной работе составляет 40-60°С, превышение 80°С указывает на недостаточную смазку или повреждение. Торцевые уплотнения проверяются на герметичность по наличию капель в камере утечек, допустимая утечка составляет не более 3 капель в минуту.

Балансировка рабочего колеса выполняется в соответствии с классом точности G6.3 по ISO 1940-1. Остаточный дисбаланс после балансировки не должен превышать 6,3·m/n грамм·мм, где m — масса ротора в кг, n — частота вращения в об/мин. Динамическая балансировка выполняется на специализированных стендах в двух плоскостях коррекции.

Плановый ремонт промышленных насосов проводится через каждые 8000-12000 часов наработки или при снижении производительности более чем на 10% от номинального значения. Ремонт включает замену изношенных уплотнений, подшипников, обточку рабочего колеса при износе лопаток более 2 мм. После сборки выполняется гидравлическое испытание при давлении 1,5 от рабочего в течение 5 минут для проверки герметичности соединений. Приемочные испытания включают проверку характеристики насоса на испытательном стенде с построением кривых H(Q), N(Q), η(Q) для сравнения с паспортными данными.

Системы автоматического контроля включают датчики давления на входе и выходе насоса, датчики температуры подшипников и обмоток электродвигателя, датчики вибрации. При превышении уставок защиты насос автоматически отключается, предотвращая аварийные ситуации. Диспетчеризация насосных станций осуществляется через протоколы Modbus RTU, Profibus DP или Ethernet/IP с передачей данных на центральный пульт управления. Архивирование параметров работы позволяет анализировать режимы эксплуатации и планировать профилактические мероприятия.

Часто задаваемые вопросы о насосных станциях

Какая производительность требуется для насосной станции водоснабжения частного дома?

Производительность рассчитывается исходя из количества точек водоразбора и одновременности их использования. Для дома на 4-5 человек с 2-3 санузлами требуется станция производительностью 3-4 м³/ч при напоре 30-50 метров. Расчет ведется по формуле Q = 0,2·n·k, где n — число точек водоразбора, k — коэффициент одновременности 0,6-0,8.

Какое давление должна создавать насосная станция в системе водоснабжения?

Рабочее давление в системе составляет 2,5-4,0 бар для одноэтажных зданий и 4,0-6,0 бар для двухэтажных. Гидроаккумулятор поддерживает давление включения насоса на уровне 1,5-2,0 бар, давление отключения — 3,0-4,0 бар. Разница между давлениями включения и отключения составляет 1,5-2,0 бар для обеспечения оптимального режима работы.

Какой объем гидроаккумулятора необходим для насосной станции?

Объем гидроаккумулятора выбирается из расчета 1 литр на 1 литр производительности насоса в минуту. Для насоса производительностью 3 м³/ч (50 л/мин) требуется бак объемом 50-80 литров. Больший объем снижает частоту включений насоса, продлевая срок службы оборудования. Минимальное количество включений — 10-15 раз в час при нормальном режиме эксплуатации.

На какой глубине может забирать воду поверхностная насосная станция?

Максимальная глубина всасывания поверхностной насосной станции составляет 7-8 метров от оси насоса до уровня воды. Это ограничение связано с физическим пределом атмосферного давления в 10,33 метра водяного столба. При глубине более 8 метров применяются погружные насосы или эжекторные системы, позволяющие увеличить глубину всасывания до 15-40 метров.

Какие материалы применяются для корпуса и рабочего колеса насосной станции?

Корпус насоса изготавливается из чугуна марки СЧ-20 для систем водоснабжения, из нержавеющей стали AISI 304 для агрессивных сред, из полипропилена для холодной воды. Рабочее колесо выполняется из латуни, бронзы, нержавеющей стали или технополимера в зависимости от температуры и химического состава перекачиваемой жидкости. Торцевые уплотнения комплектуются керамическими и графитовыми кольцами.

Как рассчитать напор насосной станции для многоэтажного здания?

Напор рассчитывается как сумма геодезической высоты подъема, потерь в трубопроводах и требуемого остаточного давления. Формула: H = Hгео + Hпотери + Hост, где Hгео = 4 метра на каждый этаж, Hпотери = 10-20% от геодезической высоты, Hост = 20-30 метров (2-3 бар). Для 5-этажного здания требуемый напор составляет 20 + 3 + 25 = 48 метров.

Какова периодичность замены торцевого уплотнения в насосной станции?

Торцевое уплотнение заменяется через 5000-8000 часов работы или при появлении утечки более 3 капель в минуту. Срок службы зависит от качества воды, температуры и режима эксплуатации. Абразивные частицы размером более 0,5 мм сокращают ресурс уплотнения в 2-3 раза. Профилактический осмотр уплотнения проводится каждые 2000 часов наработки.

Какое сечение кабеля требуется для подключения насосной станции мощностью 1,5 кВт?

Для насоса мощностью 1,5 кВт при напряжении 220 В расчетный ток составляет 8-10 А. Требуется медный кабель сечением 1,5 мм² при длине линии до 30 метров, 2,5 мм² при длине до 50 метров. Защитный автомат устанавливается на ток 16 А с характеристикой срабатывания типа C для компенсации пусковых токов, превышающих номинальные в 5-7 раз.

Каков допустимый уровень вибрации насосной станции при работе?

Допустимая виброскорость на корпусе насоса составляет 2,8-4,5 мм/с среднеквадратичного значения в диапазоне частот 10-1000 Гц. Превышение 7,1 мм/с указывает на дисбаланс ротора, износ подшипников или кавитацию. Измерения проводятся в трех взаимно перпендикулярных направлениях на корпусе подшипниковых узлов виброметром класса точности не ниже 2.

Какая температура перекачиваемой жидкости допустима для стандартной насосной станции?

Стандартные насосные станции рассчитаны на температуру жидкости от +1°C до +60°C. При температуре выше 60°C требуется применение насосов с усиленным торцевым уплотнением и подшипниками с жидкостной смазкой. Для горячего водоснабжения с температурой до 95°C используются специализированные модели с двойным механическим уплотнением и системой охлаждения корпуса.
