Спиральные вакуумные насосы: полное руководство

Что такое спиральный вакуумный насос и как он работает?

Спиральный вакуумный насос https://vacma.ru/company/news/nasosy-nvsp-v-reestre-minpromtorga/ — это высокотехнологичное безмасляное оборудование объемного действия, предназначенное для получения чистого вакуума. В основе конструкции лежит использование двух спиралей (инволют): неподвижной и подвижной, которые вложены одна в другую.

Принцип действия: описание процесса сжатия

Процесс создания вакуума основан на орбитальном движении подвижной спирали. В процессе вращения между витками спиралей образуются изолированные серповидные камеры переменного объема. Газ всасывается на периферии, постепенно перемещается к центру в процессе уменьшения объема камеры и затем вытесняется через центральный выпускной канал. Это обеспечивает непрерывный, практически пульсационный поток откачки (Input → Process → Output).

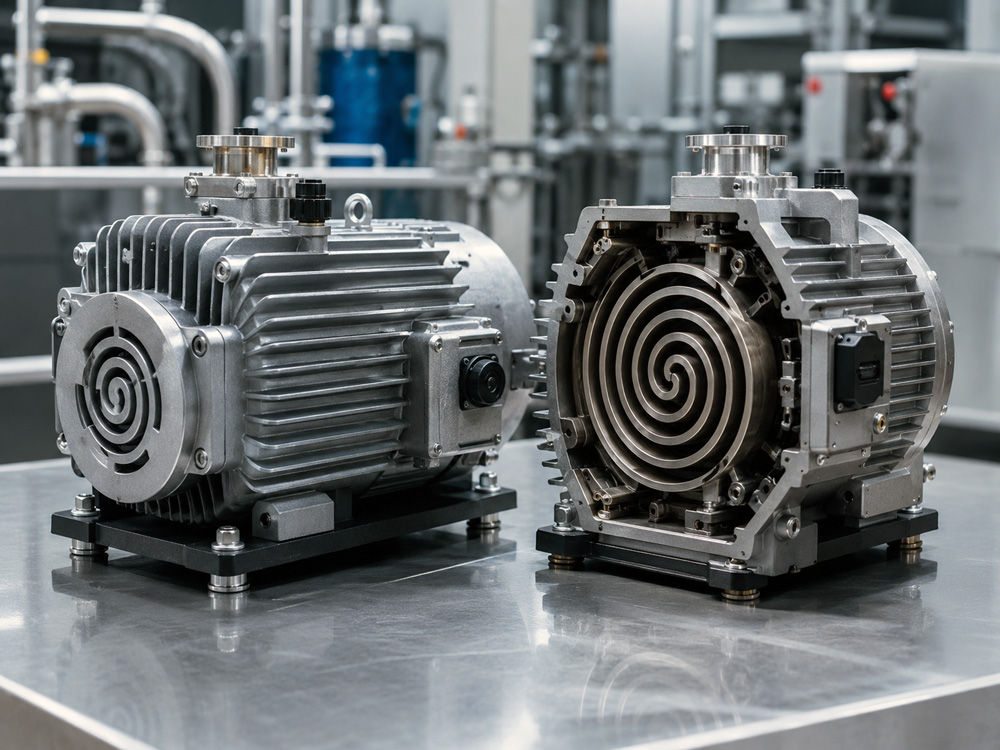

Устройство: основные компоненты и отсутствие трения

Основными элементами насоса являются корпус, неподвижная спираль, подвижная спираль и эксцентриковый привод. Ключевой особенностью конструкции является отсутствие механического контакта между поверхностями спиралей. Уплотнение камер достигается за счет специальных тефлоновых (PTFE) наконечников на витках спирали. Отсутствие трения между металлическими частями исключает износ, необходимость в смазке и риск загрязнения вакуумной среды парами масла.

Спиральные насосы в реестре Минпромторга РФ

Ключевые преимущества спиральной технологии

Высокая чистота вакуума: отсутствие масла и загрязнений

Поскольку в камере сжатия отсутствуют масла или другие рабочие жидкости, спиральные насосы исключают риск обратной диффузии углеводородов. Это делает их идеальным решением для процессов, где чистота вакуума является критическим параметром качества конечного продукта.

Энергоэффективность и низкий уровень шума

Спиральная конструкция обеспечивает плавное сжатие газа без резких перепадов давления, что минимизирует вибрации. В сравнении с поршневыми или роторными аналогами, спиральные насосы работают значительно тише и потребляют меньше электроэнергии при достижении предельного остаточного давления.

Простота обслуживания и надежность

Минимальное количество подвижных частей и отсутствие системы подачи масла существенно упрощают конструкцию. Интервалы между техническим обслуживанием у таких насосов значительно дольше, а необходимость в текущем ремонте сведена к минимуму.

Области применения спиральных насосов

Лабораторное оборудование и аналитические приборы

Используются в масс-спектрометрах, электронных микроскопах и системах лазерной абляции, где требуется стабильный безмасляный форвакуум для работы высоковакуумных систем.

Полупроводниковая промышленность и микроэлектроника

Незаменимы в процессах нанесения тонких пленок, травления и вакуумной упаковки кремниевых пластин, где недопустимо даже микроскопическое загрязнение поверхностей.

Медицинская техника и фармацевтика

Применяются в стерилизаторах, сублимационных сушилках и другом оборудовании, требующем соблюдения высоких санитарных норм и исключения контакта продукта с нефтепродуктами.

Сравнение спиральных насосов с альтернативами

Спиральные насосы против пластинчато-роторных: в чем разница?

Главное отличие — наличие масла. Пластинчато-роторные насосы требуют масляной ванны для уплотнения и смазки лопаток, что делает их дешевле, но создает риск загрязнения системы парами масла. Спиральные насосы полностью исключают этот риск, выигрывая по экологичности и чистоте процесса.

Когда стоит выбрать спиральный насос (критерии выбора)

Спиральный насос следует выбирать, если:

Необходим абсолютно сухой (безмасляный) вакуум.
Важен низкий уровень шума и вибраций.
Предполагается длительная работа без частых остановок на техобслуживание.
Бюджет позволяет инвестировать в более дорогое, но эффективное оборудование.

Часто задаваемые вопросы (FAQ)

Насколько долговечны спиральные насосы?: При соблюдении условий эксплуатации и своевременной замене расходных материалов (уплотнений), срок службы спирального насоса составляет 10 лет и более.
Какова стоимость владения по сравнению с масляными насосами?: Хотя первоначальная стоимость спирального насоса выше, совокупная стоимость владения (TCO) зачастую ниже за счет отсутствия затрат на масло, фильтры масляного тумана и более редкого технического обслуживания.
Совместимы ли спиральные насосы с агрессивными средами?: Стандартные модели не предназначены для перекачки коррозионно-активных газов. Однако существуют специальные химически стойкие версии с защитным покрытием спиралей, которые подходят для работы с агрессивными средами.
