Стальные шаровые краны в промышленности и ЖКХ
Когда стоишь в тепловой камере или на эстакаде нефтеперерабатывающего завода, быстро понимаешь простую вещь. Трубопровод дышит, гудит и вибрирует под ладонью, а между тоннами раскаленной среды и окружающим миром стоит всего одна стальная преграда. Шаровый кран Росарматорг давно превратился в рабочую лошадку отрасли, но за внешней простотой гладкого металлического шара скрывается масса инженерных компромиссов. Ошибешься с маркой стали для уличного мороза, выберешь не тот уплотнитель или сэкономишь на проходе трубы — и вся система начнет медленно разрушаться изнутри, приближая аварийную остановку.
Конструктивные исполнения: цельносварные vs разборные корпуса
При проектировании трассы всегда приходится делать тяжелый выбор между монолитной надежностью и банальным удобством текущего обслуживания.
Цельносварные корпуса сваривают наглухо автоматами прямо на заводе. Металл сплавляется воедино, поэтому здесь физически не существует фланцев или шпилек, через которые газ или перегретый пар могли бы просочиться наружу под давлением. Весит такая конструкция заметно меньше тяжелых сборных аналогов, да и в тепловых камерах она занимает минимум полезного пространства. Но расплата за герметичность оказывается суровой, ведь начинка крана намертво запечатана внутри. Если агрессивная среда или окалина исцарапают седло, починить узел уже не выйдет. Придется брать автоген, вырезать неподъемную железяку целиком из ветки и отправлять на переплавку. Именно поэтому их обычно закапывают в траншеи тепловых сетей или намертво вваривают в магистральные газопроводы, где исключен любой намек на наружную утечку.

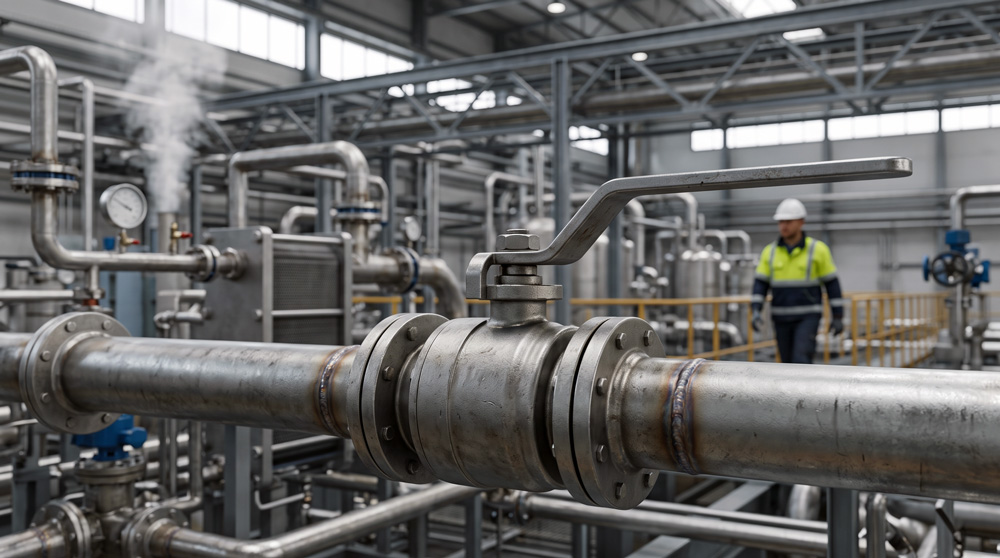

С разборными кранами история совершенно другая, поскольку корпус стягивают мощными шпильками через графитовые прокладки. Трехсоставная конструкция прямо-таки создана для заводских цехов, где время простоя технологической ветки стоит колоссальных денег. Слесарям достаточно открутить крепеж и отвести центральную секцию в сторону, не трогая вваренные патрубки. Шток, шаровую сферу или стертые вкладыши можно быстро заменить прямо на месте. Правда, за эту ремонтопригодность приходится постоянно расплачиваться вниманием. Стоит трубе остыть и снова нагреться несколько десятков раз, как металл начинает играть, а болтовые стыки требуют протяжки, чтобы стык не начал предательски «потеть» горячим конденсатом.
Материальное исполнение и температурные диапазоны
Железо ведет себя обманчиво, если не учитывать химию среды и температуру за бортом.
Обычная углеродистая сталь 20 прекрасно держит теплосеть или неагрессивную нефть при температурах до двухсот градусов, пока на улице царит мягкий европейский климат. Но стоит ударить январскому морозу за сорок градусов, как этот металл моментально становится хрупким, словно тонкое стекло. В северных регионах на трассах ставят легированную сталь 09Г2С. Добавки марганца и кремния не дают зернам металла трескаться даже при леденящих шестидесяти градусах, сохраняя ударную вязкость при гидроударах. Если же по трубам гонят агрессивную химию, концентрированные кислоты или перегретый технологический пар под четыреста градусов, в ход идет нержавейка с хромом, никелем и титаном. Она не осыпается ржавыми хлопьями и стойко терпит коррозионную атаку годами.
Не меньшее значение имеет и то, к чему именно прижимается шар. Обычный мягкий фторопласт хорошо держит воду и газ при умеренном нагреве до ста пятидесяти градусов, радуя легким ходом рычага. Но стоит добавить в полимер двадцать процентов углеграфита, как материал приобретает жесткость, выдерживая циклы нагрева и трения при двухстах градусах. Для гигантских давлений в сотни атмосфер инженеры берут сверхпрочный термопласт PEEK. А когда через затвор несется раскаленный докрасна поток с песком или окалиной, никакой пластик не выживет. В этих адских условиях шар и седла делают из жаропрочной стали и наплавляют карбидом вольфрама или стеллитом, создавая идеальное уплотнение металл по металлу.
Гидравлические параметры: полнопроходной или стандартнопроходной
Отверстие внутри шара напрямую диктует то, как именно поток жидкости или газа поведет себя на всей протяженности магистрали.
Полнопроходной кран внутри полностью повторяет диаметр трубы, не создавая ни малейшего сужения потоку. Вода или нефть проходят сквозь него сплошным монолитным фронтом, почти не теряя напора и не закручиваясь в паразитные вихри. Через такой открытый затвор можно легко запускать тяжелые диагностические скребки и чистящие поршни прямо с насосной станции. За эти преимущества приходится платить тяжелым корпусом и массивным приводом, поэтому их ставят в основном на ответственных магистралях и прямо перед насосными агрегатами.
Стандартнопроходной кран устроен хитрее, ведь отверстие в его шаре заужено ровно на один типоразмер по сравнению со смежными трубами. Это позволяет сделать корпус заметно легче, компактнее и дешевле, да и крутить управляющую рукоятку становится ощутимо проще. Однако поток жидкости натыкается на резкую ступеньку, внутри возникает турбулентность, а общее падение давления на линии возрастает в несколько раз. Диагностический поршень сквозь такую преграду уже не протолкнешь, но для обычных распределительных веток отопления или второстепенных заводских контуров этот компромисс часто оказывается вполне разумным.
Конструкция запорного органа: плавающий шар vs шар в опорах
Механика работы самого затвора кардинально меняется вместе с ростом диаметра трубы и рабочего давления.
В компактных кранах шар буквально плавает между уплотнительными кольцами, опираясь только на шток сверху. Давление входящей среды толкает шар вперед, намертво вдавливая полированную сферу в выходное седло и надежно перекрывая проход. Все работает гладко до тех пор, пока диаметр остается небольшим. Но попробуйте провернуть такой шар на трубе в двести миллиметров под давлением в несколько десятков атмосфер. Сила прижатия станет чудовищной, пластиковое седло начнет сминаться и течь, а для поворота рычага потребуется приложить нечеловеческое усилие или ставить огромный рычаг.
На больших диаметрах и опасных давлениях шар жестко закрепляют на массивных цапфах сверху и снизу, превращая его в устойчивую ось. Сфера просто плавно вращается на подшипниках, не сдвигаясь ни на миллиметр под напором многотонной массы среды. Герметичность здесь создают сами подпружиненные седла, которые аккуратно обжимают неподвижный шар с обеих сторон. Управляющий крутящий момент падает в разы, уплотнения служат годами без пластической деформации, а тяжелый кран можно легко автоматизировать электроприводом даже на магистральных газопроводах метрового диаметра.
Нормативные требования, сертификация и входной контроль
На серьезных промышленных объектах бумажная бюрократия буквально пишется кровью и аварийными протоколами.
Любая арматура для опасных производств обязана пройти горнило технических регламентов Евразийского союза. Эксперты проверяют металл на разрыв под избыточным давлением, оценивают безопасность приводов и подтверждают класс герметичности затвора. Для горючего газа, бензина или токсичных реагентов допускается исключительно высший класс А, когда при заводских гидроиспытаниях опрессовочный манометр замирает намертво, не фиксируя ни единой капли или пузырька утечки.
Огромную роль играет и то, что происходит с железом после покупки. Заводской кран всегда приходит на склад в плотной упаковке с номерными пломбами, а на его стальном шильдике металлоклеймом выбиты номер конкретной плавки, рабочее давление и заводской серийный номер. Если арматуру берет крупный химический комбинат или теплосеть мегаполиса, инженеры смотрят не только на сопроводительный паспорт, но и на реальную доступность сервисных центров. Ведь при монтаже обязательно понадобится грамотный шефмонтаж, правильная опрессовка и регулярный надзор представителей завода.
Типичные эксплуатационные ошибки и методы профилактики
Большинство аварий на трубопроводах случается вовсе не из-за заводского брака, а из-за банального пренебрежения механикой работы узла.
Многие монтажники до сих пор пытаются придушить напор воды в трубе, повернув рукоятку шарового крана наполовину. Делать этого нельзя ни при каких обстоятельствах. Шаровый затвор создан работать только в крайних положениях, открытым настежь или запертым наглухо. Стоит оставить щель, как бешеный турбулентный поток с взвесью песка и окалины превращается в абразивный резак. Он за пару недель срезает острые кромки шара, выкрашивает седло и превращает кран в бесполезный кусок протекающего железа. Для плавной регулировки расхода инженеры всегда ставят совершенно другую арматуру со специальными плунжерами.
Вторая беда кроется в излишней спешке при открытии или закрытии линии. Если рабочий со всей силы дернет длинный рычаг на трубе диаметром свыше ста пятидесяти миллиметров, несущийся поток мгновенно упрется в стальную стену. Возникнет мощный гидравлический удар, от которого содрогнется вся эстакада, а трубу или фланцы может просто разорвать от скачка давления. На серьезных диаметрах рычаги вообще запрещены, а закрытие производят исключительно через плавный червячный редуктор или электропривод, неспешно гасящий кинетическую энергию среды.
Наконец, краны невероятно тяжело переносят долгое бездействие. Если затвор стоит в неподвижном положении полгода, взвеси, минеральные соли и ржавчина оседают на зеркальной поверхности сферы, намертво схватывая ее с тефлоновым седлом. После этого провернуть закисший узел без срыва штока становится почти невозможно. Чтобы избежать дорогостоящего ремонта, дежурной службе достаточно регулярно обходить трассу и раз в три месяца плавно прокручивать каждый кран на полный цикл, счищая налет и освежая контактные поверхности.
