Фальшпол: выбор, расчет нагрузок и технологии монтажа
Подполье съедает от 30 миллиметров до пары метров высоты, зато спасает бюджет при первой же модернизации кабельных трасс. По сути, мы покупаем страховку от дорогого штробления перекрытий. Любая перекладка оптоволокна в классической стяжке оборачивается пылью, шумом и простоем арендаторов. Здесь же монтажники поднимают нужную плиту за двадцать секунд обычной вакуумной присоской, меняют поврежденную витую пару и сразу закрывают люк обратно.
Что такое фальшпол и как устроена модульная система

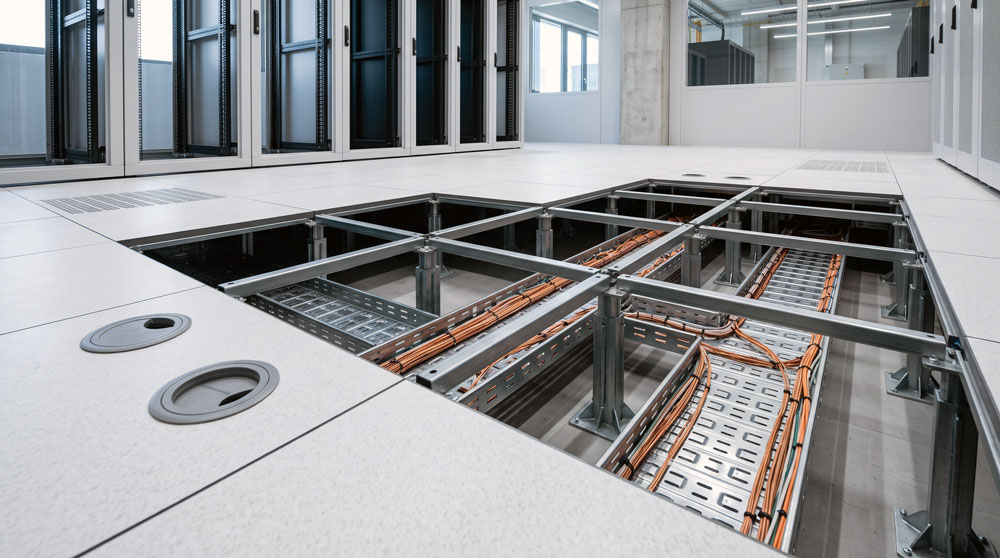

Опоры держат весь периметр. Стальные стойки с резьбой принимают на себя основной вес оборудования и нивелируют кривизну строителей вплоть до миллиметра. Ну а оцинкованные профили-стрингеры связывают эти «ножки» в единую силовую решетку, чтобы каркас не поплыл вбок, когда по залу покатят тяжелый серверный шкаф. Поверх металлической сетки рабочие просто укладывают плиты размером 600 на 600 миллиметров. Гравитация делает свое дело: панели встают в пазы под собственным весом и не требуют лишнего крепежа.
Классификация панелей фальшпола по материалу основы
Выбор начинки плиты напрямую бьет по смете и пожарным рискам. Сердечник из сульфата кальция с плотностью от 1500 килограммов на кубометр гарантирует класс негорючести НГ и гасит гул шагов. Подобную монолитную плиту разумно закладывать в банковские хранилища, коридоры эвакуации или диспетчерские залы. Плиты из прессованного ДСП плотностью около 700 килограммов на кубометр обходятся почти вдвое дешевле, но дают лишь класс КМ1. Для стандартного офисного коворкинга такой экономии вполне хватает, ведь переплачивать за огнестойкость там просто бессмысленно. Вентилируемые же стальные решетки с поворотными дамперами ставят точечно — строго напротив стоек ЦОД, чтобы нагнетать ледяной воздух из подполья прямо в воздухозаборники серверов.
| Характеристика | ДСП высокой плотности | Сульфат кальция | Сталь с цементным ядром |
|---|---|---|---|
| Толщина плиты | 28–38 мм | 28–36 мм | 30–35 мм |
| Класс горючести | КМ1 (слабогорючие) | КМ0 (негорючие / НГ) | КМ0 (негорючие / НГ) |
| Точечная нагрузка | 2,0 – 3,5 кН | 3,0 – 6,0 кН | 4,5 – 10,0 кН |
| Звукоизоляция шагов | Удовлетворительная | Высокая | Высокая (вибродемпфированная) |
| Сфера применения | Офисы, переговорные | Банки, дата-центры, ТРЦ | ЦОД, лаборатории, цеха |
Критерии выбора: нагрузки и назначение помещений
Ошиблись с расчетом нагрузок — готовьтесь менять треснувшие плиты за свой счет. Офисный стол давит на пол всей плоскостью, создавая предсказуемые 10–15 килоньютонов на квадратный метр. Другое дело — колесо гидравлической тележки или тяжелая ножка кроссового шкафа, передающие несколько тонн на крошечный пятачок в пару квадратных сантиметров. По европейскому стандарту EN 12825 каркас обязан держать такой точечный удар с двукратным запасом прочности. Поэтому под тяжелые стойки бесперебойного питания монтажники обычно заводят усиленные С-образные балки, иначе пол со временем попросту просядет под постоянной вибрацией.
Финишные покрытия и интеграция коммуникаций
Готовые заводские панели Ардис-М с износостойким пластиком или антистатическим ПВХ закрывают вопрос электростатических пробоев в дата-центрах. Если же заказчик хочет единый ковролин по всему опенспейсу, подрядчики монтируют глухие металлизированные плиты, а модульную плитку сажают на липкий фиксатор. Так покрытие не сползает под колесиками кресел, но при ремонте проводки нужный лоскут отрывается руками без повреждения соседних рядов. Инженерные сети внутри разделяют по уровням: фреонопроводы кладут по перекрытию, силовые кабели тянут средним ярусом в лотках, а слаботочные трассы поднимают под самый настил. Питание выводят прямо под столы через врезные лючки, избавляя офис от клубков проводов под ногами.
Монтаж фальшпола под ключ: этапы и правила точности
Спешка на старте гарантированно вылезет противным скрипом панелей через полгода. Сначала строители обязаны полностью высушить штукатурку на стенах и убрать влажность до нормальных 65 процентов. Бетонную плиту начисто пылесосят и прокатывают эпоксидной грунтовкой, чтобы мощные вентиляторы ЦОД потом не разгоняли цементную взвесь по платам серверов. Затем лазером наносят осевую сетку, выводя подрезку к стенам. Стойки сажают на двухкомпонентный клей, нивелируют горизонт оптикой и намертво контрят резьбу полимерным фиксатором. Плиты у стен режут алмазными дисками, обязательно проклеивая торец лентой, чтобы не терять акустический барьер и не пускать сырость внутрь среза.
Частые ошибки при проектировании и монтаже
Самая глупая оплошность — уложить сульфат кальция в сыром помещении до высыхания стяжки. Гипс быстро вытянет влагу из воздуха, плиты разбухнут на пару миллиметров, и замки перекосит навсегда. В серверных комнатах монтажники часто забывают заземлить каждую десятую стойку медной шиной на общий контур здания, создавая угрозу выгорания сетевых карт от накопленной статики. Еще одна беда — экономия на стрингерах при высоте стоек от 200 миллиметров. Без поперечных траверс опоры со временем расшатываются от обычных шагов персонала, а негерметизированные срезы ДСП начинают банально крошиться после третьей влажной уборки.
