Как соединять провода. Советы по практике

Чтобы качественно провести электромонтаж необходимо научиться правильно соединять провода. Даже если в основе будет добротный кабель и правильная автоматика при плохих соединениях труды пойдут насмарку, вплоть до полного выгорания проводки. Поэтому давайте посмотрим на примерах как проводить соединения верно и не ошибаться.

Вообще сначала я бы поделил их на два типа:

1. Силовые линии и их соединения (к ним относятся различные линии с высоким напряжением, к примеру, розетки)
2. Линии освещения (преимущественно домовые)

Когда составляется проект проводки, следует уменьшать число соединений. Для силовых линий совсем необязательно использовать распаячные коробки. Провода можно проложить от одной розетки к другой шлейфом, там, где нагрузка сильная заложить другой кабель с собственной защитой. Кабели для освещения соединить внутри монтажной коробки, туда же поместить выключатель.

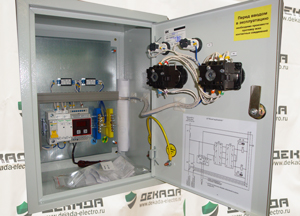

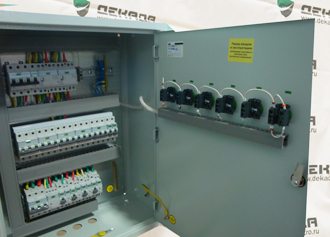

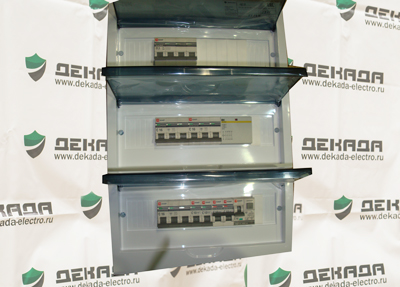

Смотрите: от щитка он идет в коробку, в ней встречаются приходящие и уходящие нули к свету, там же стыку проводников заземления, а проводники фазы подрубаем к выключателю. Любое щитовое оборудование подключается так!

Также кабели для освещения могут соединяться с помощью клеммников, но об этом мы поговорим чуточку позднее.

Если вдруг Ваши линии для розеток сварганены на распаячных коробках, вообще не стоит использовать клеммники. Они пускай и весьма надежная штука, но не то, что надо. Вообще привычные нам скрутки проводов нынче запрещены.

Главный недостаток скрутки в том, что по истечению определенного времени она слабеет и контакт пропадает, это приводит к достаточно большим проблемам. В розеточных линиях рекомендуется применять именно пайку. Для нее не нужно покупать какое-то особенное оборудование, я думаю, паяльник у себя в доме вы отыщите, но без опыта придется туговато.

Работаем следующим образом: производим зачистку проводов и совершаем подготовительную скрутку.

После наносим флюс и паяем. Перво-наперво нужен тщательный разогрев скрутки, а после нанесите припой, тогда он сам растечется по всем нужным щелкам. Если же вы не сделает прогрев, то припой ляжет не так, как надо, и соединение будет далеко от понятия «качественное».

Закочив пайку, надеваем термоусадку, палим ее с помощью зажигалка, чтобы она нормально села. Ее кончик, пока термоусадка нагрета, слегка сжимаем пальцами, это поможет нам добиться правильной изолированности соединения.

С таким соединением в будущем точно ничего страшного не будет, оно проводит повышенные заряды тока достаточно долго.

Виды клеммников

Wago 222 серия

Она достаточно популярна и широко распространена. Ее применяют, чтобы коммутировать проводники с одной жилой или несколькими с сечением до 2.5 мм², сделанные из меди.

Достаточно просто применяется в деле: производим зачистку провода на 10 мм, поднимаем рычаг, суем туда и защелкиваем. Берегите пальцы, эта штука достаточно больно по ним ударяет.

Wago 773 серия

Используется, чтобы соединять одножильные провода из меди и алюминия, в которых сечение до 2,5 мм². Тут тоже всё достаточно ясно: производим зачистку провода на 12 мм и просто помещаем его в отверстие. Вытащить его тоже легко: проворачиваем и готово.

Wago 2273 серия

Это свежая серия клеммников. Напоминает 773-ю, правда уменьшена в два раза. Кстати, весьма удобно, рекомендую, сам применяю ее, особенно в линиях света.

Wago 224 серияа

Используют для того, чтобы подключить светильники. С одной стороны, всовываем подводящий провод с одной жилой (такой же в сериях 773 и 2273). С другой же суем провод от светильника, для начала сжимаем клеммник двумя пальцами вверху и внизу. Не отпуская, засовываем провод, и только после всей этой процедуры разжимаем пальцы. Существую в двух вариантах: с одним отверстием, для жестких проводов, и с двумя, чтобы подключать светильники шлейфом. Они достаточно удобны в использовании, за что и ценю их.

СИЗы, они же изолирующие колпачки

Их используют для того, чтобы изолировать скрутки. Их просто накручивают на скрутку, потом при помощи спиральки внутри ее зажимают. Это весьма странная и подозрительная для меня вещь, поэтому я ее вам не советую.

Есть вариант соединять провода сваркой или опрессовкой, но эти варианты я лично не приемлю.

Соединяем витую пару.

Порой нужно наращивание витой пары или провести телефонные линии параллельно. Чтобы произвести наращивание, можно применить штучки, которые называются «скотч лок».

Просто вставляем два кончика витой пары, сдавливаем их пассатижами и дело сделано.

Чтобы осуществить разветвление проводников используем Wago серии 243.

Используем следующим образом: аккуратно производим зачистку проводника на 5 мм, дальше делаем по принципу стандартных клеммников, просто вставляем.

Это всё, о чём я хотел вам поведать, надеюсь, эта информация помогла вам.
