Блокирующие устройства LOTO (Lockout/Tagout)

Команда LOCKOUT SYSTEM помогает инженерам защитить персонал от случайных пусков, когда на линии идут ремонт или наладка.

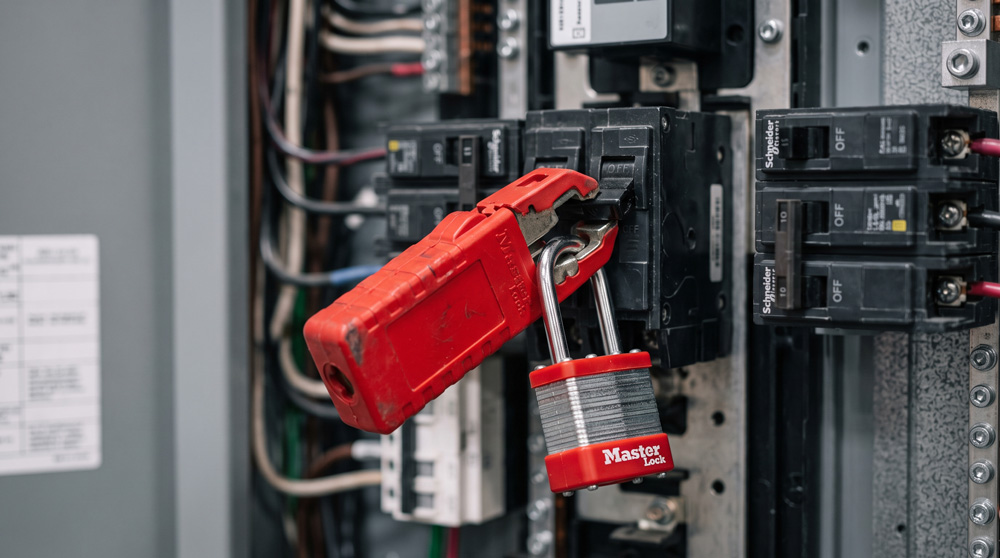

Чтобы модульные автоматические выключатели оставались в заблокированном положении, мы подбираем специальные механические устройства. Ведь обычные ручки автоматов легко сдвинуть по ошибке, а блокиратор с навесным замком фиксирует рычаг в положении «Отключено» до завершения работ.

В арсенале системы LOTO найдутся и блокираторы для самих аппаратов, и прочные навесные замки, и заметные бирки, а также тросовые и групповые связки.

Специалисты LOCKOUT SYSTEM подберут оборудование LOTO под конкретную модель автомата, электроустановку и особенности щитовой, чтобы всё встало идеально.

Нормативный контекст и критические ограничения безопасности

Поставить замочек на рукоятку — это еще не вся процедура. Действующие требования электробезопасности предусматривают комплекс организационных и технических мероприятий.

Приоритет организационных и технических мероприятий

Металлический блокиратор на ручке автомата не отменяет стандартные требования по полному снятию напряжения.

Перед началом ремонта мы обязаны отключить линию, вывесить предупреждающие плакаты и выполнить проверку отсутствия напряжения в предусмотренных точках контроля с использованием соответствующего средства измерения.

Исключение ложного чувства безопасности

Когда оператор жмет на кнопку аварийного останова E-Stop в цепи управления, это не заменяет предусмотренные процедурой отключение силовой цепи, предотвращение ошибочной подачи напряжения и проверку отсутствия напряжения.

Все-таки остановка через контроллер не гарантирует, что внутри силовой линии пропала опасная энергия.

Проверка отсутствия напряжения

Замок LOTO вешается на автомат только тогда, когда цепь проверена прибором, а питание гарантированно отключено.

Важно: блокиратор просто фиксирует ручку в положении «Отключено», защищая от чьей-то невнимательности. Само устройство не заменяет остальные ступени электробезопасности.

Инженерные особенности выбора блокираторов для MCB

Конструкции автоматов сильно отличаются друг от друга. Посмотрите на рукоятки ABB серии S200, Schneider Electric серии Acti9 или IEK серии ВА47-29: у каждой свой профиль и габариты.

Если взять универсальный блокиратор наугад, он может соскользнуть с узкой ручки или просто сломать пластик корпуса при попытке затянуть винт.

Инженеры LOCKOUT SYSTEM сразу смотрят на серию автомата, геометрию рычажка и доступное место в щите, чтобы подобрать совместимую деталь.

Классификация блокираторов по типу зажима

1. Pin-In (штифт внутрь)
   Разработаны для автоматов, у которых в рычажке предусмотрено специальное сквозное отверстие, куда заходит фиксирующий штифт.
2. Pin-Out (штифт наружу)
   Ставятся на аппараты без отверстий в ручке, обхватывая рычажок снаружи и упираясь стопорным винтом прямо в корпус.
3. Tie-Bar (для многополюсных аппаратов)
   Планки, которые объединяют сразу несколько рычажков в трех- или четырехполюсных автоматах для синхронной блокировки.

Перед покупкой обязательно сверяйте модель блокиратора с вашими автоматами.

Решение проблемы габаритов: совместимость с пластронами щитов

Проблема

Обычный навесной замок с толстой дужкой на блокираторе сильно выступает вперед по фронту.

В тесных распределительных щитах, особенно под пластиковыми пластронами, после установки замка банально не закрывается защитная крышка или дверца.

Инженерное решение

Для таких стесненных условий мы подбираем другие варианты:

• мини-замки с тонкой дужкой — компактные корпуса, которые экономят каждый миллиметр;
• тросовые блокираторы — гибкие тонкие тросы, позволяющие вынести точку запирания в сторону;
• низкопрофильные блокираторы MCB — специально уменьшенные версии под плотный монтаж;
• групповые устройства — когда нужно заблокировать сразу несколько соседних линий.

Специалисты LOCKOUT SYSTEM заранее просчитывают компоновку щита, чтобы дверца закрывалась без усилий.

Комплексный подбор и внедрение системы LOTO

Покупка пары блокираторов решает задачу лишь наполовину. Намного важнее выстроить работающий регламент.

Команда LOCKOUT SYSTEM помогает внедрить систему безопасности под ключ:

• подбирает блокираторы для различных типов автоматов, рубильников и других коммутационных аппаратов;
• укомплектовывает объекты замками, тегами и станциями хранения;
• проектирует схемы групповой блокировки;
• проводит аудит потенциальных источников энергии на предприятии;
• обучает электротехнический персонал правилам работы;
• сопровождает проект на всех этапах эксплуатации.

Такой подход защищает людей надежнее, чем случайные разрозненные покупки.

Чек-лист перед монтажом блокиратора LOTO на MCB

Прежде чем вешать замок, убедитесь, что выполнены все базовые шаги:

1. Нагрузка отключена штатным выключателем.
2. Выполнены технические мероприятия по снятию напряжения.
3. Проверено отсутствие потенциала в контрольных точках.
4. Подобрана правильная модель блокиратора под серию автомата — Pin-In, Pin-Out или Tie-Bar.
5. Оценена прочность фиксации устройства на рычажке.
6. Проверено, что замок не мешает закрытию крышки или дверцы щита.
7. Взят персональный замок с уникальной меткой.
8. Подготовлена бирка с контактами ответственного лица.
9. Оформлен наряд-допуск на работы в электроустановках.
10. Персонал проинструктирован и понимает порядок действий.

Почему выбирают LOCKOUT SYSTEM

LOCKOUT SYSTEM поставляет не просто пластик и железо, а готовые инженерные решения для защиты персонала на производстве.

Сильные стороны:

• широкий ассортимент оборудования LOTO для различных промышленных задач;
• точный подбор под конкретные серии автоматов и щитов;
• помощь в проектировании корпоративных стандартов безопасности;
• обучение сотрудников практическим навыкам блокировки;
• консультации на всех этапах внедрения.

Для модульных автоматов критически важна геометрия замка, помогаем учесть каждую мелочь, от шага полюсов до свободного пространства за дверцей щита.

LOCKOUT SYSTEM подберет совместимые компоненты и соберет комплект, который безопасно встанет на ваше оборудование.
