Комплектующие для сборки электрического щита

Распределительный щит принимает на себя все эксплуатационные риски объекта, будь то загородный дом или коммерческая площадка с десятками арендаторов. Если собрать схему наугад, собственник рискует не просто дорогостоящей техникой, а сохранностью самого здания. При аварии плохо собранная линия вспыхивает буквально за пару минут, и копеечная экономия оборачивается миллионными убытками.

Грамотная спецификация сразу показывает, сколько денег уйдет на базовую безопасность, а где подрядчик пытается навязать лишние позиции. Давайте разберем номенклатуру устройств без маркетинговой шелухи и канцелярщины, опираясь исключительно на физику процессов и трезвый расчет затрат.

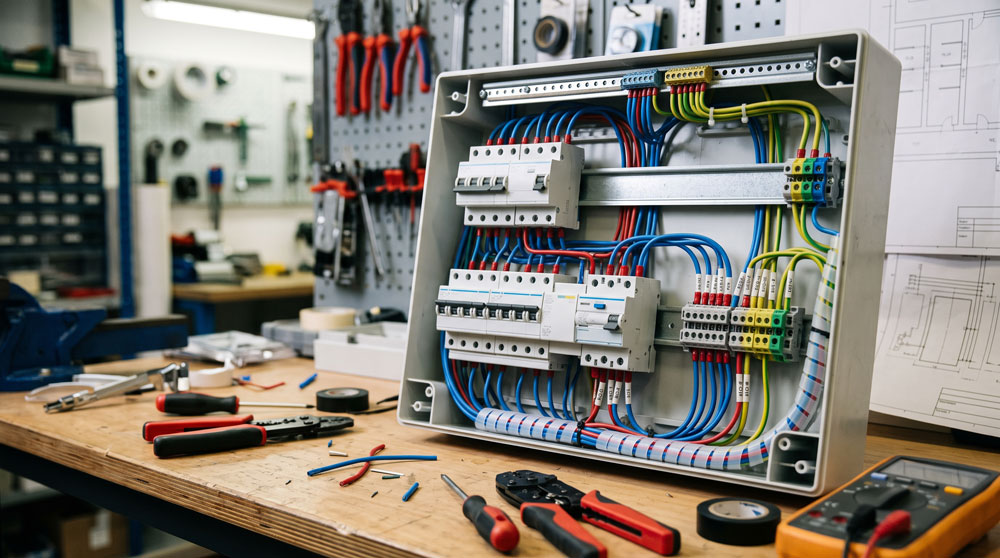

Назначение и состав электрического распределительного щита

Вся эта коробка решает вполне приземленные задачи. Она принимает кабель от магистрали, делит общую мощность между отдельными потребителями и разрывает цепь, когда проводка начинает плавиться или где-то пробивает изоляцию.

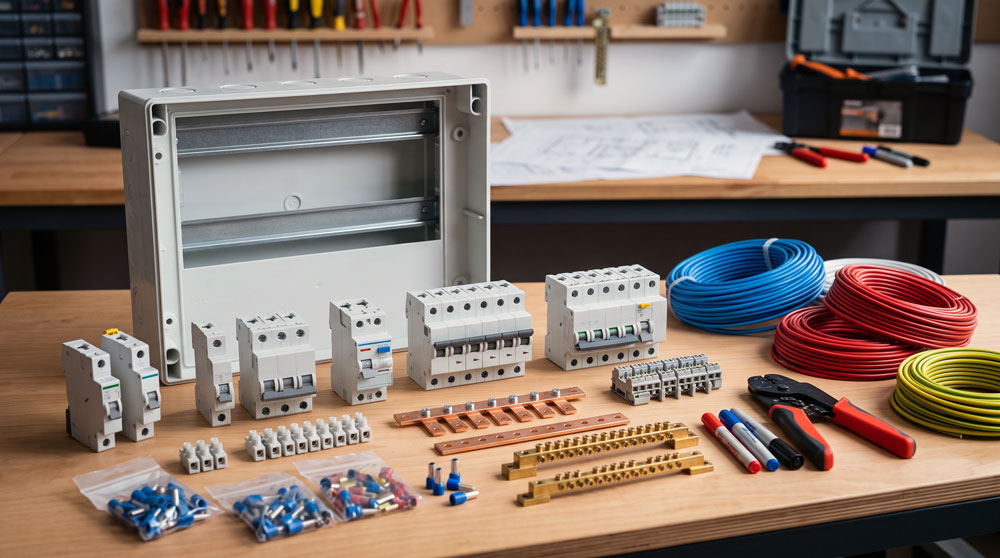

Внутри корпуса всегда соседствуют три взаимосвязанные группы деталей. Основой служит несущий конструктив с DIN-рейками, пластронами и гермовводами. Следом идет модульная автоматика, куда входят рубильники, выключатели, защитные реле и дифференциальные модули. Завершают картину распределительные блоки, медные шины, клеммы и маркировочные кембрики.

Здесь нет универсального набора на все случаи жизни. Мы всегда пляшем от выделенной мощности, реального сечения жил, предполагаемой нагрузки и конфигурации заземления на конкретной площадке.

Корпус щита и критерии его выбора

Сам бокс задает физические границы будущей системы и защищает начинку от внешней среды.

В сухих квартирах и офисах монтажники обычно берут на shop220.ru боксы из самозатухающего АБС-пластика. Они опрятно выглядят, не бьют током при случайном касании и легко вписываются в отделку. Металл с жесткой порошковой окраской нужен там, где щит могут задеть тележкой, залить водой или повредить на морозе, то есть в котельных, на складах и открытых паркингах.

Способ установки диктует материал несущих стен. В бетонных и кирпичных перегородках строители выдалбливают ниши под встраиваемые шкафы, чтобы сохранить полезный объем помещения. Если же перед нами деревянный брус или открытая техническая трасса, приходится брать навесную модель и крепить ее прямо на фасад или щит.

Герметичность подбирают строго под условия среды. В теплых сухих комнатах годами служат ящики со скромными индексами IP30 или IP41. В сырых подвалах, автомойках или под уличными навесами этот номер уже не пройдет, ведь там нужна плотная резиновая прокладка по контуру и класс защиты от IP54 до IP65.

С полезным объемом новички ошибаются чаще всего. Кажется, зачем переплачивать за лишний металл, если все модули вроде бы помещаются. Но опытный проектировщик обязательно заложит треть свободного места про запас. При плотной компоновке автоматы греют друг друга, биметаллические пластины срабатывают раньше времени от духоты, а владелец потом даже датчик протечки не сможет воткнуть без демонтажа всей начинки.

DIN-рейки и элементы фиксации оборудования

Всю модульную аппаратуру мы вешаем на металлический профиль стандарта DIN шириной 35 миллиметров. Для стандартных модулей хватает профиля глубиной семь с половиной миллиметров, а вот под тяжелые промышленные реле лучше брать жесткую стальную рейку на пятнадцать миллиметров с толстой оцинковкой.

По краям рейки мастера непременно защелкивают торцевые упоры. Без этих копеечных скоб тяжелая связка модулей начинает разъезжаться в стороны от вибраций и щелчков мощных тумблеров, перекашивая соединительные шины.

Модульная защитная аппаратура: назначение и различия

Защитные аппараты нельзя покупать по принципу взаимозаменяемости, так как каждый прибор выполняет собственную задачу при внештатной ситуации.

Автоматические выключатели

Автомат защищает в первую очередь скрытый в стене кабель, а вовсе не чайник или телевизор. При резком коротком замыкании сердечник электромагнита выбивает контакт за доли секунды. Если же жильцы одновременно включили духовку, чайник и стиральную машину, тонкая биметаллическая полоска медленно нагревается от перегрузки, изгибается и обесточивает перегретую линию еще до того, как начнет плавиться виниловая изоляция.

Номинал автомата рассчитывают исключительно по длительно допустимому току защищаемой кабельной жилы. При этом учитывают время-токовую кривую. Для длинных дачных веток и нагревателей подходит характеристика B, а вот на типовые розетки с насосами и холодильниками обычно ставят тип C, который спокойно переносит короткие пусковые скачки электродвигателей.

Устройства защитного отключения (УЗО)

Дифференциальное реле постоянно сравнивает ток на фазе и нуле. Как только провод надрывается, стиральная машина начинает бить током или ребенок лезет шпилькой в розетку, баланс нарушается, и механизм мгновенно обесточивает цепь.

Только не забывайте одну фундаментальную вещь. Обычное УЗО напрочь слепо к коротким замыканиям и высоким перегрузкам. Если закоротить проводку после него, реле сгорит первым. Именно поэтому его всегда прикрывают обычным автоматом соответствующего номинала.

Для мокрых зон вроде санузлов берут чувствительные приборы с уставкой десять миллиампер, на стандартные жилые комнаты хватает тридцати миллиампер, а на вводной кабель ставят так называемые противопожарные блоки на сто или триста миллиампер с задержкой срабатывания.

Дифференциальные автоматические выключатели (АВДТ)

Дифавтомат соединяет в общем пластиковом корпусе силовой выключатель и блок утечки. Он гасит короткие замыкания, спасает линию от перегрева и защищает человека от удара током при касании оголенной жилы. Прибор стоит заметно дороже раздельной пары, зато экономит ценные сантиметры на рейке, когда габариты шкафа жестко ограничены проектной нишей.

Системы коммутации: шины, распределительные блоки и клеммники

Надежность щитовой сборки целиком упирается в плотность контактов. Кустарные перемычки из обрезков провода, которые так любят накручивать небрежные электрики, быстро ослабевают под нагрузкой, греются и обугливают пластик корпусов.

Профессионалы стягивают модульные аппараты монолитными гребенками в изолирующем пластиковом кожухе. Медный гребень надежно зажимается в губках клемм, снижая переходное сопротивление до минимума. Главное, заранее сверить профиль контактов, ведь штыревые наконечники Pin не полезут в узкие пазы под вилочные гребенки Fork.

Нулевые и заземляющие проводники сводят на латунные шины, которые сажают на специальные изолирующие стойки. Если на объекте организована схема заземления TN-C-S, входящий совмещенный проводник обязательно разделяют на шинах строго по регламентам ПУЭ, без каких-либо самовольных упрощений.

Когда нужно раскидать питание с толстого вводного кабеля на пять или шесть отдельных групп, выручают кросс-модули. Это закрытые блоки с латунными брусками внутри, куда кабель заходит без лишних скруток. А чтобы монтажник не ломал пальцы, заталкивая жесткие толстые жилы прямо в узкие клеммы автоматов, на нижнюю рейку ставят проходные клеммники, превращая щит в удобную и ремонтопригодную систему.

Аксессуары для монтажа и кабельная маркировка

Без сопутствующей мелочевки даже самое дорогое европейское оборудование превращается в хаотичный клубок разноцветных проводов.

На все многожильные медные провода монтажники обязательно надевают трубчатые наконечники НШВИ и плотно обжимают их пресс-клещами. Если сунуть многопроволочную жилу под винт в чистом виде, винтовой зажим просто перекусит тонкие волоски, контакт начнет искрить, а пластик потечет под нагрузкой.

Каждый провод с обоих концов помечают пластиковыми бирками или термоусадочными кембриками с напечатанными номерами линий. Провода связывают в ровные параллельные жгуты с помощью держателей и перфорированных кабель-каналов. А пустые окна на передней крышке закрывают глухими пластиковыми фальш-панелями, чтобы домашние случайно не коснулись токоведущих металлических шин через щели пластрона.

Типичные ошибки при подборе комплектующих

На практике закупщики и начинающие мастера регулярно наступают на одни и те же грабли, пытаясь срезать углы на сметах.

Чаще всего бокс покупают ровно под число запланированных модулей. В итоге аппаратура задыхается от собственного тепла, а когда заказчик через полгода решает поставить проточный водонагреватель, мастеру приходится вешать рядом уродливый дополнительный щиток.

Нередко в корзину бросают шины неподходящей конфигурации или аппараты из разных линеек, где межполюсный шаг не совпадает на миллиметр, из-за чего гребенка встает с диким перекосом.

Другая опасная беда кроется в установке слабого УЗО без вышестоящего автомата, из-за чего модуль попросту выгорает при первом серьезном перегрузе в сети.

Многие начисто забывают про кросс-модули, кабельные гильзы и маркировку, а потом судорожно бегают по магазинам в разгар монтажа.

Наконец, щитки с минимальной защитой IP31 часто вешают на открытых верандах или в сырых котельных, где контакты быстро покрываются зеленым налетом окислов и начинают коротить.

Практический чек-лист перед заказом комплектующих

Перед отправкой спецификации поставщику полезно лично пробежаться по ключевым позициям заказа.

Сначала убедитесь, что на руках есть итоговая схема с реальными сечениями жил и подсчетом пусковых токов. Следом проверьте наличие вводного рубильника, реле контроля напряжения от скачков в общей сети и противопожарной защиты.

Убедитесь, что все влажные зоны и силовые розетки защищены дифференциальными модулями с током утечки не выше тридцати миллиампер.

Посчитайте модули в корпусе и прибавьте к ним треть свободных позиций под будущее расширение. Оцените влажность в месте установки и сверьте ее с классом IP выбранного ящика.

Проверьте совместимость гребенчатых шин с зажимами купленных автоматов, не забыв добавить в корзину заглушки к ним.

Посчитайте винтовые клеммы на шинах заземления и нуля, ведь под каждый проводник нужно отдельное гнездо.

Добавьте в смету гильзы НШВИ подходящего калибра, кабельные стяжки, концевые фиксаторы на DIN-рейку и маркировочные кольца.

Сборку начинки и затяжку клемм динамометрической отверткой все-таки стоит поручить аттестованному мастеру с допуском, ведь малейшая ошибка в щите стоит слишком дорого.
