Патронные нагреватели ТЭНП: инженерные особенности, влияющие на точность нагрева и ресурс промышленного оборудования

В современном машиностроении, производстве пресс-форм, упаковочного оборудования, литейных комплексов и систем переработки полимеров все чаще применяются компактные нагревательные элементы, способные передавать большое количество тепловой энергии непосредственно в металлическую деталь.

Именно такую задачу решают патронные нагреватели ТЭНП, которые благодаря высокой удельной мощности и минимальным габаритам стали одним из наиболее востребованных видов промышленного электронагрева.

Согласно технической информации производителя, такие нагревательные элементы способны работать при температурах до 700 °C, а также могут оснащаться встроенным термопреобразователем для точного контроля температурного режима.

На первый взгляд конструкция патронного нагревателя кажется простой: металлический цилиндрический корпус, нагревательная спираль, электрическая изоляция и выводы питания. Однако именно в этих элементах скрыты ключевые инженерные решения, которые определяют эффективность передачи тепла, стабильность работы оборудования и срок службы всей системы.

По мнению специалистов компании НОМАКОН, одна из распространенных ошибок при выборе нагревателей заключается в оценке только мощности изделия без учета условий эксплуатации, качества посадочного отверстия, особенностей теплообмена и материала нагреваемого узла.

Патронный нагреватель работает как внутренний источник тепла

В отличие от кольцевых и плоских нагревателей, которые передают тепло с внешней поверхности, патронные модели устанавливаются непосредственно внутрь металлической детали.

Такой принцип монтажа позволяет получить ряд преимуществ:

• минимальные потери тепловой энергии;
• быстрый выход оборудования на рабочую температуру;
• высокую точность локального нагрева;
• компактные размеры конструкции;
• эффективный нагрев массивных металлических элементов.

Благодаря этим особенностям ТЭНП широко применяются в пресс-формах, литейной оснастке, упаковочном оборудовании, сварочных плитах, экструзионных системах и лабораторных установках.

Качество посадочного отверстия влияет на эффективность сильнее мощности

Одним из наиболее важных факторов при эксплуатации патронных нагревателей является точность изготовления отверстия, в которое устанавливается элемент.

Передача тепла происходит через непосредственный контакт корпуса нагревателя с металлической деталью. Даже небольшой воздушный зазор способен существенно ухудшить теплообмен.

В результате возникают следующие проблемы:

• повышение температуры оболочки нагревателя;
• ухудшение отвода тепла;
• увеличение нагрузки на нагревательную спираль;
• рост энергопотребления;
• снижение срока службы оборудования.

Именно поэтому при промышленном монтаже большое внимание уделяется соблюдению технологических допусков и правильной подготовке посадочного места.

Почему удельная мощность является главным расчетным параметром

При выборе нагревательного элемента часто используется простой подход: чем выше мощность, тем быстрее будет происходить нагрев. Однако для промышленных процессов такой расчет может привести к снижению надежности системы.

Для патронных нагревателей важным параметром является удельная поверхностная нагрузка, которая показывает количество тепла, передаваемого с единицы площади корпуса.

При превышении допустимых значений возможно возникновение:

• локального перегрева;
• ускоренного старения электроизоляции;
• снижения сопротивления изоляционного слоя;
• повышенных внутренних напряжений;
• повреждения нагревательной спирали.

Поэтому расчет мощности выполняется с учетом материала детали, температуры эксплуатации, глубины установки и условий охлаждения.

Электроизоляция определяет надежность нагревательного элемента

Одним из наиболее ответственных элементов конструкции является изоляционный слой между нагревательной спиралью и металлической оболочкой.

В современных патронных нагревателях применяется уплотненный периклаз (оксид магния), который обладает высокой теплопроводностью и надежными диэлектрическими характеристиками.

Благодаря этому обеспечивается эффективная передача тепла при сохранении электрической безопасности даже в условиях высоких температур и интенсивных нагрузок.

Встроенная термопара повышает точность управления температурой

Во многих производственных процессах требуется максимально точный контроль температуры непосредственно в зоне нагрева.

Для решения этой задачи патронные нагреватели могут оснащаться встроенными термопарами.

• быстрый отклик системы управления;
• стабильное поддержание температуры;
• снижение риска перегрева;
• уменьшение энергозатрат;
• повышение качества технологического процесса.

Индивидуальное изготовление позволяет повысить эффективность оборудования

Промышленные линии имеют различные конструктивные особенности, поэтому стандартные решения подходят далеко не всегда.

НОМАКОН изготавливает нагревательные элементы с учетом требований конкретного оборудования.

Возможна комплектация изделий:

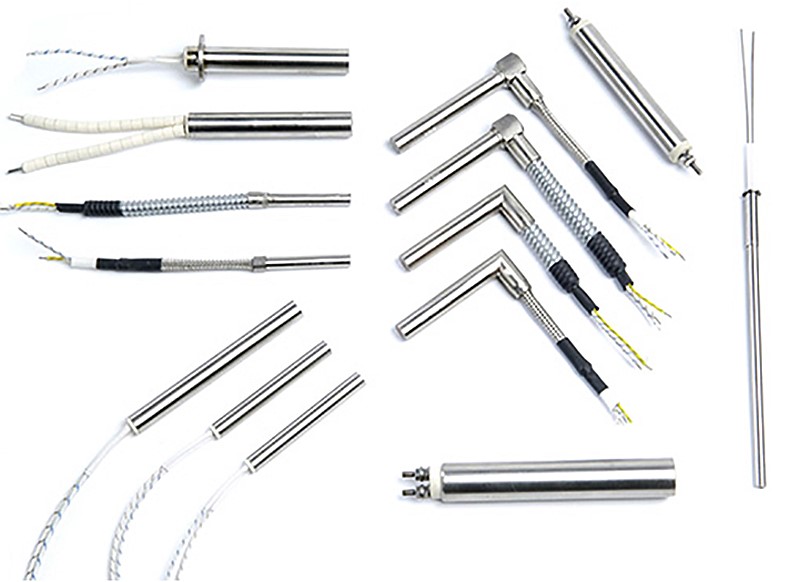

• различными диаметрами и длинами;
• индивидуальной мощностью;
• напряжением 12, 24, 110, 220 и 380 В;
• встроенными термопарами;
• различными вариантами электрических выводов;
• увеличенной холодной зоной;
• исполнениями для высокотемпературной эксплуатации.

Экспертное мнение: ресурс нагревателя зависит от качества теплоотвода

Главный фактор, определяющий срок службы патронного нагревателя, — это эффективность отвода тепла.

Даже качественный нагревательный элемент может выйти из строя раньше времени, если он постоянно работает при повышенной температуре оболочки из-за неправильного монтажа или неверного расчета мощности.

Грамотный инженерный подход включает:

• расчет теплового потока;
• подбор оптимальной мощности;
• анализ материала нагреваемого узла;
• проектирование посадочного отверстия;
• выбор системы регулирования температуры;
• контроль рабочих режимов.

Заключение

Патронные нагреватели ТЭНП являются эффективным решением для локального контактного нагрева металлических деталей. Компактные размеры, высокая удельная мощность и возможность точного контроля температуры делают их востребованными в машиностроении, производстве пресс-форм, литейных системах и переработке полимеров.

Максимальная эффективность достигается только при правильном инженерном расчете, учитывающем особенности оборудования, материал конструкции и реальные условия эксплуатации.

Компания НОМАКОН производит патронные нагреватели ТЭНП стандартного и индивидуального исполнения, включая модели со встроенными термопарами и различными вариантами подключения.

Дополнительная техническая информация по выбору и эксплуатации промышленных нагревателей представлена в разделе технических статей НОМАКОН, а полный ассортимент продукции доступен в каталоге оборудования.
