Нормы вентиляции производственных помещений: требования и расчeты

Вентиляция производственных помещений — это не просто вопрос комфорта сотрудников. Это обязательное условие охраны труда, промышленной и пожарной безопасности, соблюдение которого контролируется надзорными органами. Несоответствие системы вентиляции установленным нормативам может привести к предписаниям, административным штрафам и даже приостановке деятельности предприятия. При этом грамотно спроектированная вентиляция обеспечивает не только безопасность, но и эффективность производственных процессов, продлевая срок службы оборудования и снижая риск профессиональных заболеваний.

Цель этой статьи — систематизировать ключевые нормативные требования к вентиляции производственных помещений, разобрать логику расчёта воздухообмена и обозначить типичные ошибки, которые допускаются при проектировании и эксплуатации систем.

Какими документами регулируются нормы вентиляции производственных помещений

Нормативная база в области вентиляции производственных помещений включает несколько уровней документов.

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — базовый свод правил, устанавливающий общие требования к проектированию систем вентиляции во всех типах зданий. Документ введён в действие с 2021 года взамен СП 60.13330.2012 и СНиП 41-01-2003. Пункт 7.1.1 СП 60.13330.2020 определяет, что системы вентиляции должны обеспечивать подачу воздуха с содержанием вредных веществ, не превышающим предельно допустимых концентраций (ПДК) для рабочей зоны производственных помещений. На 2026 год документ действует с учётом изменений № 1 и № 2 Минстроя РФ.

СП 2.2.3670-20 «Санитарно-эпидемиологические требования к условиям труда» устанавливает санитарные требования к микроклимату и воздушной среде. Пункт 4.23 документа требует, чтобы в помещениях без естественного проветривания были предусмотрены средства, обеспечивающие не менее половины от требуемого воздухообмена и заданную температуру в холодный период года.

СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» содержит предельно допустимые концентрации загрязняющих веществ в воздухе рабочей зоны. Именно эти значения используются при расчёте необходимого воздухообмена.

ГОСТ 12.4.021-75 устанавливает общие требования к вентиляционным системам производственных, складских и вспомогательных зданий.

СП 7.13130.2013 регламентирует требования пожарной безопасности к системам вентиляции, включая дымоудаление и противодымную защиту.

Отраслевые документы, такие как СанПиН 2.3/2.4.3590-20 для предприятий общественного питания, устанавливают дополнительные требования, например, об отделении системы приточно-вытяжной вентиляции производственных помещений от систем вентиляции других помещений.

Ключевые требования к воздухообмену в производственных помещениях

Основной принцип нормирования воздухообмена в производственных помещениях — обеспечение содержания вредных веществ в воздухе рабочей зоны на уровне, не превышающем ПДК, а также поддержание параметров микроклимата в допустимых пределах.

Минимальный расход воздуха на одного работающего. В производственных помещениях с объёмом менее 20 м³ на человека подача наружного воздуха должна составлять не менее 30 м³/ч на каждого работающего. При отсутствии естественной вентиляции (герметичные кабины, помещения без окон) норма увеличивается до 60 м³/ч на человека.

Расчёт по вредным выделениям. Если в помещении выделяются пыль, газы или пары, воздухообмен определяется расчётом исходя из ПДК и количества выделяющихся веществ. Формула учитывает концентрацию вещества в приточном и удаляемом воздухе. Для помещений с выделением пыли и аэрозолей без тепловыделений удаление воздуха системами общеобменной вентиляции следует предусматривать из нижней зоны.

Расчёт по теплоизбыткам. Для «горячих» цехов воздухообмен рассчитывается по количеству избыточного тепла. В производственных помещениях с тепловыделениями и выделениями вредных или горючих газов или паров легче воздуха загрязнённый воздух следует удалять из верхней зоны в объёме не менее однократного воздухообмена в 1 ч в помещениях высотой 6 м и менее; не менее 6 м³/ч на 1 м² площади помещения — в помещениях высотой более 6 м.

Кратность воздухообмена. Для ряда типовых производственных помещений установлены нормативные значения кратности, показывающие, сколько раз в час воздух полностью заменяется. Кратность определяется как отношение необходимого воздухообмена к свободному объёму помещения. Для конкретных производств (например, с выделением паров бензина, бензола) значения кратности устанавливаются отраслевыми нормами.

Рекомендуемые скорости движения воздуха в воздуховодах. СП 60.13330.2020 устанавливает рекомендуемые средние скорости: для приточных систем механической вентиляции — 4,0–7,0 м/с, для вытяжных систем механической вентиляции — 4,0–8,0 м/с.

Организация воздухообмена

Эффективность вентиляции зависит не только от объёма подаваемого и удаляемого воздуха, но и от того, как организованы воздушные потоки в помещении.

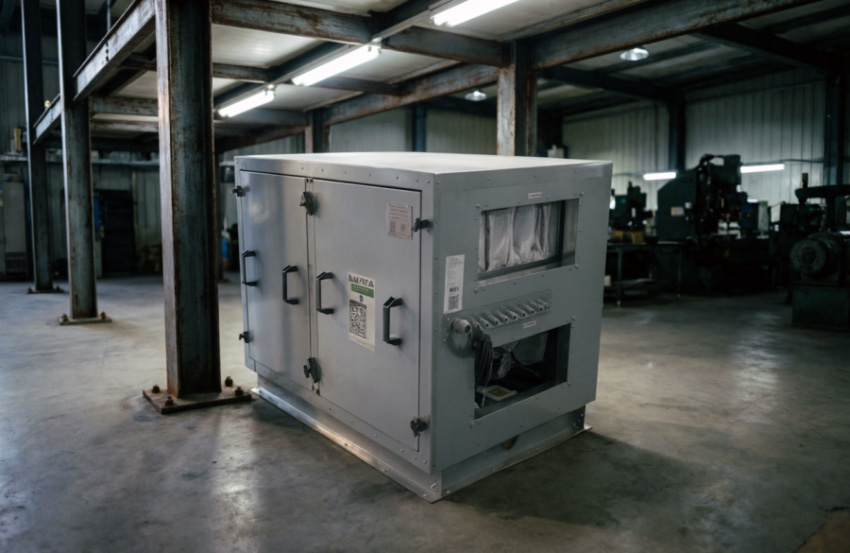

Приточно-вытяжная вентиляция. В производственных помещениях, как правило, должна быть оборудована механическая приточно-вытяжная вентиляция, обеспечивающая организованный приток и удаление воздуха. Система должна обеспечивать требуемое качество воздуха и параметры микроклимата в помещениях.

Местная вытяжная вентиляция. Для улавливания вредных веществ непосредственно у места их выделения применяются местные отсосы: вытяжные шкафы, бортовые отсосы, зонты. От технологического оборудования, являющегося источником выделения вредных веществ, должны быть предусмотрены местные отсосы, расположенные таким образом, чтобы отсасываемый воздух не проходил через зону дыхания рабочего. Объём воздуха, удаляемого системой местных отсосов укрытий технологического оборудования, следует определять из расчёта создания в их открытых проёмах скорости движения воздуха не менее 1,5 м/с.

Сблокированность с технологическим оборудованием. Работа системы местной вытяжной вентиляции должна быть сблокирована с технологическим оборудованием, при работе которого воздух рабочей зоны загрязняется. Это означает, что при остановке вентиляции должно останавливаться и оборудование, являющееся источником выделений.

Требования к выбросам. Выбросы из систем местных отсосов вредных веществ следует размещать на высоте не менее 2 м над кровлей более высокой части здания, если расстояние до её выступа менее 10 м.

Аварийная вентиляция: когда требуется и как работает

Аварийная вентиляция — это специальная система, предназначенная для быстрого удаления опасных концентраций вредных веществ, которые могут образоваться в результате аварийной ситуации или нарушения технологического процесса.

Когда необходима. Производственные помещения без постоянных рабочих мест следует оборудовать аварийной или общеобменными вентиляционными системами с искусственным побуждением. Для локализации аварийных ситуаций на опасных производственных объектах должна быть предусмотрена аварийная вентиляция, включающаяся автоматически по сигналу газоанализатора. Производительность аварийной вентиляции должна быть определена и обоснована технологической частью проекта.

Автоматическое включение. Системы аварийной вентиляции должны включаться автоматически от систем контроля загазованности воздушной среды в помещении. Автоматическое включение аварийной вентиляции должно происходить при достижении в помещении концентрации горючих газов и паров 20% объёмных от НКПРП (нижнего концентрационного предела распространения пламени). В помещениях категорий А и Б по пожарной опасности должны быть установлены автоматически действующие газоанализаторы, дающие сигнал тревоги с автоматическим включением аварийной вентиляции при достижении загазованности 20% НПВ и отключением технологического оборудования при достижении загазованности 50% НПВ.

Резервирование. Для помещений категорий А и Б по пожарной опасности, а также помещений со взрывоопасными зонами следует предусматривать резервные вентиляторы, автоматически включающиеся при остановке основных. Помимо автоматического включения, следует предусматривать ручное и дистанционное включение аварийной вентиляции с расположением пусковых устройств снаружи помещения у входов и из операторной.

Расчёт воздухообмена

Расчёт воздухообмена — это основа проектирования вентиляционной системы. От точности расчёта зависит, будет ли система обеспечивать требуемые параметры воздушной среды без избыточного энергопотребления.

Исходные данные для расчёта: количество работающих, объём помещения, характер и интенсивность вредных выделений (пыль, газы, тепло, влага), ПДК веществ, параметры микроклимата (температура, влажность, подвижность воздуха), категория помещения по пожарной опасности.

Формула по вредным веществам. Необходимый воздухообмен определяется по формуле: L = G × 1000 / (ПДК − Cпр), где G — количество выделяющегося вещества, мг/ч; ПДК — предельно допустимая концентрация вещества в воздухе рабочей зоны, мг/м³; Cпр — концентрация вещества в приточном воздухе, мг/м³.

Формула по теплоизбыткам. Для помещений со значительными тепловыделениями воздухообмен рассчитывается по формуле: L = 3,6 × Qизб / (c × ρ × (tух − tпр)), где Qизб — избыточное тепло, Вт; c — удельная теплоёмкость воздуха; ρ — плотность воздуха; tух и tпр — температуры удаляемого и приточного воздуха соответственно.

Формула по влагоизбыткам. Для помещений с выделением влаги (гальванические, красильные цеха) воздухообмен рассчитывается исходя из количества выделяющейся влаги и разности влагосодержаний удаляемого и приточного воздуха.

Кратность воздухообмена. Для типовых производственных помещений, где воздухообмен нормируется по кратности, фактический воздухообмен определяется как Lф = K × V, где K — нормативная кратность воздухообмена, 1/ч; V — объём помещения, м³.

Практическое правило: если в помещении одновременно действуют несколько видов вредностей (например, выделяются тепло и вредные вещества), воздухообмен принимается по наибольшему из полученных значений. При одновременном выделении нескольких вредных веществ с однонаправленным действием расход воздуха определяется по каждому веществу с последующим суммированием.

Типичные ошибки при проектировании и эксплуатации вентиляции

Даже при наличии нормативной базы на практике допускается ряд системных ошибок, которые снижают эффективность вентиляции и создают риски для безопасности.

Проектирование по устаревшим нормам. Использование справочников и СНиПов, утративших силу, без учёта актуальных редакций СП 60.13330.2020 и СанПиН. Это приводит к тому, что проектные решения не соответствуют современным требованиям.

Игнорирование местных отсосов. Попытка решить все проблемы только общеобменной вентиляцией. Между тем, местные отсосы улавливают вредные вещества в точке их выделения, что значительно эффективнее и экономичнее, чем разбавление загрязнённого воздуха всем объёмом приточного воздуха.

Некорректный учёт реальных нагрузок. Система, рассчитанная на пиковые нагрузки, но работающая в основном на частичных режимах, оказывается избыточно мощной. И наоборот, проектные параметры могут не соответствовать реальным нагрузкам, что выявляется уже на этапе запуска производства: появляются перегревы, зоны с недостаточным воздухообменом, повышенная влажность или загазованность.

Неправильный выбор схемы воздухораспределения. Неудачная организация воздухообмена и неправильный выбор воздухораспределительных устройств приводят к образованию застойных (невентилируемых) зон, в которых происходит повышение температуры воздуха или концентрации вредных примесей.

Отсутствие балансировки воздушной сети. Даже правильно рассчитанная система может не выдавать проектных значений, если воздушная сеть не отлажена. Неравномерное распределение воздушных потоков по ответвлениям приводит к тому, что отдельные местные отсосы работают с расходом значительно ниже проектного.

Игнорирование обслуживания. Загрязнение фильтров и воздуховодов увеличивает аэродинамическое сопротивление сети, что приводит к снижению фактического воздухообмена. Воздуховоды вентиляционных систем, пол, стены и элементы строительных конструкций цехов, проёмы и поверхности окон должны очищаться от пыли и копоти не реже одного раза в три месяца.

Отсутствие аварийной вентиляции там, где она обязательна по условиям технологического процесса, либо её неработоспособность из-за отсутствия автоматики или газоанализаторов.

Заключение

Нормы вентиляции производственных помещений — это система требований, обеспечивающая безопасность людей, сохранность оборудования и соблюдение законодательства. Базовым документом является СП 60.13330.2020 с актуальными изменениями, дополняемый санитарными правилами СП 2.2.3670-20, гигиеническими нормативами СанПиН 1.2.3685-21 и отраслевыми документами.

Ключевые принципы: обеспечение ПДК вредных веществ в воздухе рабочей зоны, минимальный воздухообмен на человека (30 м³/ч при объёме менее 20 м³ на работающего, 60 м³/ч при отсутствии естественного проветривания), обязательное наличие местных отсосов у источников выделений, автоматическое включение аварийной вентиляции при опасных концентрациях.

Расчёт воздухообмена должен учитывать конкретные вредности, а система — включать как общеобменную, так и местную вытяжку, а при необходимости — аварийную вентиляцию. Ошибки проектирования обходятся дорого: от штрафов до остановки производства, поэтому экономия на расчётах и оборудовании недопустима.

Соблюдение этих требований невозможно без применения оборудования, рассчитанного на соответствующие режимы работы: вентиляторов с необходимым напором и производительностью, установок с фильтрацией, автоматики для управления и мониторинга.
