Организация коммерческого учета

Организация учета расхода тепловой энергии и воды является отправным пунктом для всех энергосберегающих мероприятий. Стратегия АУЖКХ треста 42 состоит в широком использовании для решения задач коммерческого учета современных теплосчетчиков, основанных на ультразвуковом способе измерения расхода. Ультразвуковые теплосчетчики являются достаточно точными, надежными в эксплуатации, недорогими в монтаже.

С целью коммерческого учета специалистами АУЖКХ треста 42 разработан ультразвуковой теплосчетчик "Водолей", который является базовым средством учета. Теплосчетчик "Водолей" аттестован Госстандартом РФ как средство коммерческого учета.

Применение теплосчётчика "Водолей" наиболее эффективно для домового учета потребляемой тепловой энергии и в централизованных тепловых пунктах. Однако наибольший энергосберегающий эффект может быть получен при установке приборов учета непосредственно в квартирах. К сожалению, использование для данной цели приборов учета типа "Водолей" в ряде случаев затруднительно по техническим и экономическим причинам. В этих условиях специалисты АУЖКХ треста 42 рекомендуют использовать специализированный теплосчетчик испарительного типа - пропорционатор, крепящийся непосредственно на отопительный прибор. Он представляет собой металлическую пластину с расположенным на ней капилляром с испаряющейся жидкостью. Количество испарившейся жидкости пропорционально тепловому потоку от отопительного прибора. Некоторые виды этих пропорционаторов имеют цифровой выход, что позволяет автоматизировать сбор информации о потреблении энергии. Пропорционатор позволяет организовать объективную систему поквартирных расчетов за реально потребленное тепло.

В. Шинков, директор НПЦ «Водолей»

«Хотим создать оборудование, конкурентоспособное иностранному»

Разработкой и изготовлением теплосчетчиков «Водолей» занимается научно-производственный центр с аналогичным названием «Водолей». Научно-исследовательским институтом имени Д. И. Менделеева выдан сертификат качества и лицензия на производство теплосчетчиков. Деятельность НПЦ тесно связана с АУЖКХ треста 42 и Центром энергосбережения. Автор «Водолея», Валерий Семенович Шипков, заинтересовался энергосберегающими технологиями лет семь назад, работая в лаборатории ЮУрГУ.

В. Шипков, автор-разработчик теплосчетчика «Водолей»
В. Шипков, автор-разработчик теплосчетчика «Водолей», директор научно-производственного центра «Водолей»

— Года два занимался этой темой в университете, — рассказывает он, — не зная, найдет ли мое детище применение в жизни. Тем временем и Аркадий Григорьевич приглядывался ко мне. В идее перейти работать в коммунальное предприятие и продолжить научные разработки был взаимный риск. Для Аркадия Григорьевича мы, группа исследователей, были «темными лошадками» — для нас это была проба своих возможностей. Время показало, что получился удачный тандем.

Благодаря наличию экспериментальной базы при разработке «Водолея» были учтены особенности наших местных условий. Мы ставили задачу сделать его надежным в эксплуатации и предельно удешевить за счет комплектующих от местных предприятий.

Немаловажно и то, что теплосчетчики совместимы с автоматизированной системой диспетчеризации, «умеют» передавать информацию о параметрах теплоносителя на диспетчерский пульт по любому виду модемной связи, будь то телефонный или радиоканал.

Нам удалось достичь еще одного преимущества: «Водолей» совместим практически с любыми расходомерами, что делает его универсальным. Сейчас нам предстоит в короткие сроки изготовить оборудование и опробовать его на базе экспериментального предприятия, каковым является АУЖКХ треста 42, а затем уже распространять опыт в сфере бюджетных предприятий города и области.

НПЦ «Водолей» является равноправным партнером АУЖКХ треста 42 в области энергосбережения. Научно-производственный центр изготовляет и внедряет оборудование, часть совместно с Центром энергосбережения, часть самостоятельно; между предприятиями наметилось разделение функций: Центр энергосбережения занимается монтажом оборудования, НПЦ «Водолей» — пусконаладочными работами.

Их общая задача — внедрять тепловые пункты, создавать конкуренцию иностранным фирмам за счет оборудования, производимого в Челябинской области. Период внедрения энергосберегающей техники Валерий Семенович называет этапом простой экономии, т. к. будут экономиться только деньги.

— А вот когда начнется повсеместное внедрение энергосберегающих технологий, тогда будут экономиться не деньги, а гигакалории, — говорит он. — Это уже будет реальная экономия.

Теплосчетчики

Современный теплосчетчик должен выполнять следующие основные функции:

  • измерение расхода теплоносителя в подающем и обратном трубопроводе;
  • измерение температур теплоносителя в подающем и обратном трубопроводе;
  • вычисление количества тепловой энергии на основе микропроцессорного устройства;
  • регистрацию параметров теплоносителя и передачу параметров в ЭВМ.

Отечественные и зарубежные фирмы выпускают теплосчетчики большой номенклатуры, в той или иной мере наделенные этими функциональными возможностями.

АУЖКХ треста 42 одним из первых в регионе широко внедряет приборы коммерческого учета теплоносителя. Накопленный опыт позволяет собственными силами вести разработку, поставку, пусконаладочные работы и сервисное обслуживание приборов коммерческого учета теплоносителя.

Базовым прибором учета АУЖКХ треста 42 является теплосчетчик "Водолей" (см. на стр. 18). Рассмотрим его характеристики.

Он предназначен для коммерческого и технологического учета потребляемой и вырабатываемой тепловой энергии в водяных системах теплоснабжения, а также измерения массы и параметров теплоносителя на предприятиях энергетики, промышленности и коммунального хозяйства.

Теплосчетчик состоит из следующих функциональных блоков:

  • расходомер- счетчик ультразвуковой корреляционный ДРК-М, ТУ 4213-001-178057-94;
  • комплект термометров сопротивления КТС 000, АГ2.821.000 ТУ;
  • преобразователи давления САПФИР-22М-ДИ, ТУ 25-2472.0049-89;
  • тепловычислитель НПЦ ТВ, НПЦВ 407282.000 ТУ.

Расходомер-счетчик предназначен для измерения расхода теплоносителя в подающем и обратном трубопроводах.

Параметры расходомера:

  • диаметры условного прохода Dy от 43 до 4200 мм;
  • диапазон расходов от 2,6 м³/час до 54000 м³/час;
  • диапазон температуры воды от 1 °С до 150 °С;
  • давление в трубопроводе до 2,4 МПа;
  • выходной электрический сигнал 0...5 мА (4...20 мА) или импульсный сигнал;
  • относительная погрешность 2,5%.

Термопреобразователи предназначены для измерения температур теплоносителя, а преобразователи давления — для измерения давления теплоносителя.

Вычислитель предназначен для вычисления количества тепловой энергии, а также для определения и регистрации параметров теплоносителя.

Параметры теплосчетчика:

  • теплоноситель - горячая вода по СНиП 2.04.07-86 "Тепловые сети";
  • диапазон давлений от 0,3 до 1,6 МПа;
  • диапазон температур в подающем трубопроводе от +40 до +150 °С;
  • диапазон температур в обратном трубопроводе от +30 до +150 °С;
  • диапазон разности температур между подающим и обратным трубопроводом от +10 до +120 °С.

Теплосчетчик обеспечивает архивирование информации в течение трех суток: среднечасовые значения температур, давлений, массовых расходов, тепловой мощности.

Теплосчетчик обеспечивает архивирование информации в течение 45 дней:

  • среднесуточные значения температур, давлений;
  • разность значений на начало и конец суток, массы теплоносителя по каналу 1, каналу 2 и количество тепловой энергии.

Теплосчетчик обеспечивает сохранение информации о количестве тепловой энергии и массе теплоносителя при отключении сетевого питания в течение трех месяцев. Особенности:

  • отсутствие в расходомере подвижных узлов и деталей;
  • возможность применения теплосчетчика при различной степени загрязнения, электропроводности и магнитных свойств воды;
  • периодическая проверка производится без демонтажа первичных измерительных преобразователей;
  • удобство поиска и вывода на индикатор необходимых параметров с помощью светодиодной панели;
  • визуальное изъятие архивных данных без дополнительных устройств;
  • вывод архивных данных на печатающее устройство;
  • возможность работы теплосчетчика в диспетчерской компьютерной сети;
  • оперативный контроль информации как у диспетчера, так и на первичном рабочем месте (в составе сети).

Теплосчетчики выпускаются трех типов:

  • «Водолей-1» - для учета тепловой энергии в закрытых системах теплоснабжения;
  • «Водолей-2» - для учета тепловой энергии в закрытых системах теплоснабжения с контролем количества теплоносителя в подающем и обратном трубопроводах;
  • «Водолей-3» - для учета тепловой энергии в открытых системах теплоснабжения с фиксированным значением температуры холодной воды в подпиточном трубопроводе.

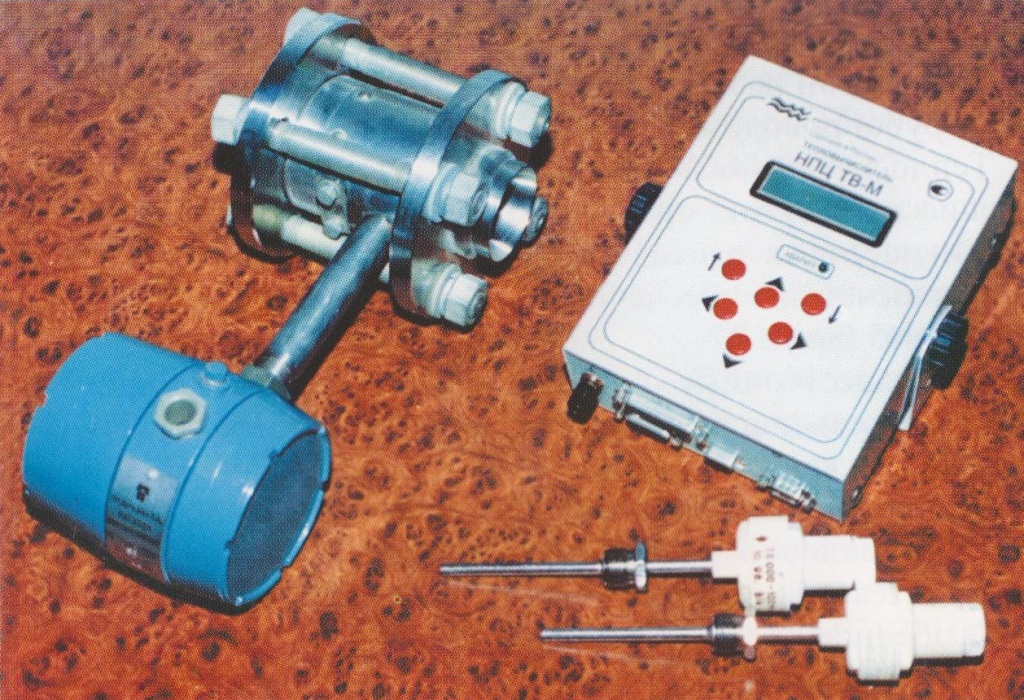

Теплосчетчик «Водолей»
Теплосчетчик «Водолей» разработан научно-производственным центром «Водолей», действующим на базе ЛУЖКХ треста 42

Поквартирный учет потребления тепла

В настоящее время одним из способов поквартирного учета потребления тепла является установка пропорционаторов.

Пропорционатор работает на физическом эффекте испарения жидкости от нагрева. Чем выше температура нагрева, тем больше испаряется жидкость. Если поместить пропорционатор на нагревательный прибор, то его показания будут пропорциональны количеству потребленного тепла. Низкая стоимость пропорционатора позволяет применять его в наших условиях.

В качестве современной формы распределения затрат на отопление фирма "Рааб Кархер Энергосервис" предлагает электронный Doprimo® с разнообразными возможностями считывания (например, удобным считыванием в "контрольный день"). Точный и защищенный от постороннего вмешательства. Doprimo® с одним датчиком может быть модульно расширен до двухдатчикового, разработана также модель, которая может работать с дистанционным считыванием по радио.

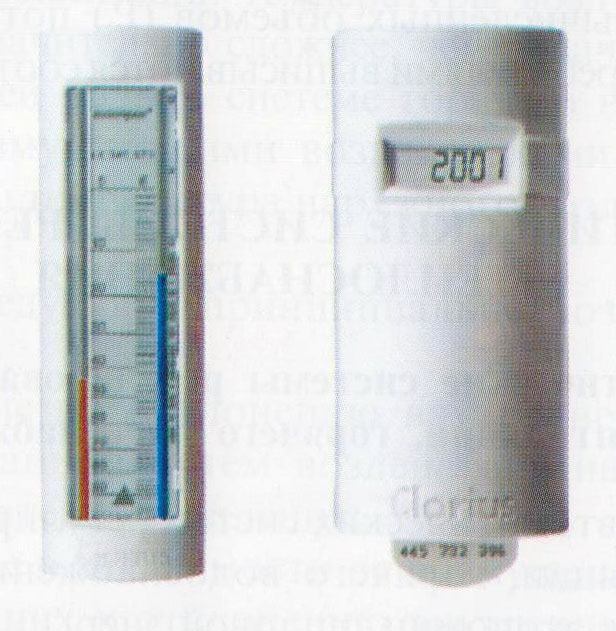

пропорционатор Doprimo

Достоинством пропорционатора фирмы "Рааб Кархер" является то, что он снабжен специальной электроникой, позволяющей выводить показания прибора на отдельный щит вне квартиры, либо передавать в измерительную сеть коммерчески» учета расхода ресурсов.

В выставочном зале АУЖКХ треста 42 можно приобрести пропорционаторы, пройти обучение по их использованию и оформить сервисное обслуживание.

Схема расчетов за тепловую энергию

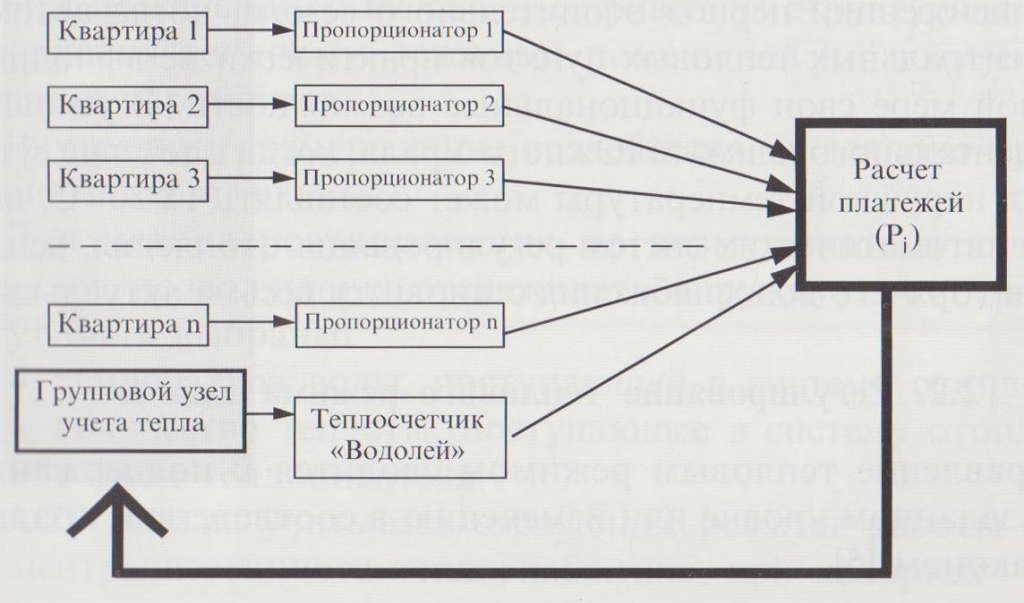

схема поквартирных расчетов

Рекомендуемая схема поквартирных расчетов за тепловую энергию приведена на рисунке.

Общее количество потребленного тепла Р0, измеряется в групповом узле коммерческого учета, который оборудуется на дом или подъезд. Для оценки доли потребления тепла квартирой Кi устанавливаются пропорционаторы. Данные теплосчетчика (Р0) и эквалайзеров (Кi) передаются в расчетный пункт. Расчет платежей i-ro потребителя производится по формуле:

Общее количество потребленного тепла

На основе вычисленных объемов (Рi) потребления тепловой энергии i-ми потребителями выписываются соответствующие счета.
