Действие электрического тока на человека

Электрический ток, проходя через тело человека, оказывает тепловое, химическое и биологическое воздействия.

Тепловое действие проявляется в виде ожогов участков кожи тела, перегрева различных органов, а также возникающих в результате перегрева разрывов кровеносных сосудов и нервных волокон.

Химическое действие ведет к электролизу крови и других содержащихся в организме растворов, что приводит к изменению их физико-химических составов, а значит, и к нарушению нормального функционирования организма.

Биологическое действие электрического тока проявляется в опасном возбуждении живых клеток и тканей организма. В результате такого возбуждения они могут погибнуть.

Различают два основных вида поражения человека электрическим током: электрический удар и электрические травмы.

Электрическим ударом называется такое действие тока на организм человека, в результате которого мышцы тела начинают судорожно сокращаться. При этом в зависимости от величины тока и времени его действия человек может находиться в сознании или без сознания, но при нормальной работе сердца и дыхания. В более тяжелых случаях потеря сознания сопровождается нарушением работы сердечнососудистой системы, что ведет даже к смертельному исходу. В результате электрического удара возможен паралич важнейших органов (сердца, мозга и пр.).

Электрической травмой называют такое действие тока на организм, при котором повреждаются ткани организма: кожа, мышцы, кости, связки. Особую опасность представляют электрические травмы в виде ожогов. Такой ожог появляется в месте контакта тела человека с токоведущей частью электроустановки или электрической дугой. Бывают также такие травмы, как металлизация кожи, различные механические повреждения, возникающие в результате резких непроизвольных движений человека. В результате тяжелых форм электрического удара человек может оказаться в состоянии клинической смерти: у него прекращается дыхание и кровообращение. При отсутствии медицинской помощи клиническая смерть (мнимая) может перейти в смерть биологическую. В ряде случаев, однако, при правильной медицинской помощи (искусственном дыхании и массаже сердца) можно добиться оживления мнимоумершего.

Непосредственными причинами смерти человека, пораженного электрическим током, является прекращение работы сердца, остановка дыхания вследствие паралича мышц грудной клетки и так называемый электрический шок.

Прекращение работы сердца возможно в результате непосредственного действия электрического тока на сердечную мышцу или рефлекторно из-за паралича нервной системы. При этом может наблюдаться полная остановка работы сердца или так называемая фибрилляция, при которой волокна сердечной мышцы приходят в состояние быстрых хаотических сокращений.

Остановка дыхания (вследствие паралича мышц грудной клетки) может быть результатом или непосредственного прохождения электрического тока через область грудной клетки, или вызвана рефлекторно вследствие паралича нервной системы.

Электрический шок представляет собой нервную реакцию организма на возбуждение электрическим током, которая проявляется в нарушении нормального дыхания, кровообращения и обмена веществ. При длительном шоковом состоянии может наступить смерть.

Если оказана необходимая врачебная помощь, то шоковое состояние может быть снято без дальнейших последствий для человека.

Из вышесказанного становится понятно, что на тяжесть поражения человека электрическим током влияет много факторов. Наиболее неблагоприятный исход поражения будет в случаях, когда прикосновение к токоведущим частям произошло влажными руками в сыром или жарком помещении.

Поражение человека электрическим током в результате электрического удара может быть различным по тяжести, т. к. на степень поражения влияет ряд факторов: величина тока, продолжительность его прохождения через тело, частота, путь, проходимый током в теле человека, а также индивидуальные свойства пострадавшего (состояние здоровья, возраст и др.). Основным фактором, влияющим на исход поражения, является величина тока, которая, согласно закону Ома, зависит от величины приложенного напряжения и сопротивления тела человека. Большую роль играет величина напряжения, т. к. при напряжениях около 100 В и выше наступает пробой верхнего рогового слоя кожи, вследствие чего и электрическое сопротивление человека резко уменьшается, а ток возрастает.

Обычно человек начинает ощущать раздражающее действие переменного тока промышленной частоты при величине тока 1-1,5 мА и постоянного тока 5-7 мА. Эти токи называются пороговыми ощутимыми токами. Они не представляют серьезной опасности, и при таком токе человек может самостоятельно освободиться от воздействия.

При переменных токах 5-10 мА раздражающее действие тока становится более сильным, появляется боль в мышцах, сопровождаемая судорожным их сокращением. При токах 10-15 мА боль становится трудно переносимой, а судороги мышц рук или ног становятся такими сильными, что человек не в состоянии самостоятельно освободиться от действия тока.

Основным фактором, определяющим величину сопротивления тела человека (принято считать 1000 Ом), является кожа, ее роговой верхний слой, в котором нет кровеносных сосудов. Этот слой обладает очень большим удельным сопротивлением, и его можно рассматривать как диэлектрик. Внутренние слои кожи, имеющие кровеносные сосуды, железы и нервные окончания, обладают сравнительно небольшим удельным сопротивлением.

Внутреннее сопротивление тела человека является величиной переменной, зависящей от состояния кожи (толщины, влажности) и окружающей среды (влажности, температуры и т. д.).

При повреждении рогового слоя кожи (ссадина, царапина и пр.) резко снижается величина электрического сопротивления тела человека и, следовательно, увеличивается проходящий через тело ток. При повышении напряжения, приложенного к телу человека, возможен пробой рогового слоя, отчего сопротивление тела резко понижается, а величина поражающего тока возрастает.

Переменные токи 10-15 мА и выше и постоянные токи 50-80 мА и выше называются неотпускающими токами, а наименьшая их величина 10-15 мА при напряжении промышленной частоты 50 Гц и 50-80 мА при постоянном напряжении источника называется пороговым неотпускающим током.

Переменный ток промышленной частоты величиной 25 мА и выше воздействует не только на мышцы рук и ног, но также и на мышцы грудной клетки, что может привести к параличу дыхания и вызвать смерть. Ток 50 мА при частоте 50 Гц вызывает быстрое нарушение работы органов дыхания, а ток около 100 мА и более при 50 Гц и 300 мА при постоянном напряжении за короткое время (1-2 с) поражает мышцу сердца и вызывает его фибрилляцию. Эти токи называются фибрилляционными. При фибрилляции сердца прекращается его работа как насоса по перекачиванию крови. Поэтому вследствие недостатка в организме кислорода происходит остановка дыхания, т. е. наступает клиническая (мнимая) смерть. Токи более 5 А вызывают паралич сердца и дыхания, минуя стадию фибрилляции сердца. Чем больше время протекания тока через тело человека, тем тяжелее его результаты и больше вероятность летального исхода.

Большое значение в исходе поражения имеет путь тока. Поражение будет более тяжелым, если на пути тока оказывается сердце, грудная клетка, головной и спинной мозг.

Путь тока имеет еще то значение, что при различных случаях прикосновения будет различной величина сопротивления тела человека, а следовательно, и величина протекающего через него тока.

Наиболее опасными путями прохождения тока через человека являются: "рука - ноги", "рука - рука". Менее опасным считается путь тока "нога - нога".

Как показывает статистика, наибольшее число несчастных случаев происходит вследствие случайного прикосновения или приближения к голым, незащищенным частям электроустановок, находящихся под напряжением. Для защиты от поражения током голые провода, шины и другие токоведущие части либо располагают в недоступных местах, либо защищают ограждениями. В некоторых случаях для защиты от прикосновения применяют крышки, короба и т. п.

Поражение током может возникнуть при прикосновении к нетоковедущим частям электроустановки, которые оказываются под напряжением при пробое изоляции. В этом случае потенциал нетоковедущей части оказывается равным потенциалу той точки электрической цепи, в которой произошло нарушение изоляции.

Опасность поражения усугубляется тем, что прикосновение к нетоковедущим частям в условиях эксплуатации является нормальной рабочей операцией, поэтому поражение всегда является неожиданным.

Влияние на уровень электробезопасности режима нейтрали трехфазных электрических сетей

Место соединения концов фаз источника питания (генератора или трансформатора) называется нейтралью (точка 0).

Режимы нейтрали:

  1. заземленная нейтраль,
  2. изолированная нейтраль,
  3. компенсированная нейтраль.

Заземленная нейтраль

Ток однофазного короткого замыкания в сети с заземленной нейтралью достаточно велик и сопровождается возникновением дуги, что делает невозможным использование таких сетей в угольных шахтах и помещениях, опасных в отношении взрыва и пожара. Поэтому сети с заземленной нейтралью могут использоваться в помещениях, не опасных в отношении взрыва и пожара. Защита от короткого замыкания осуществляется плавкими вставками или реле максимальной токовой защиты, что удешевляет эксплуатационные расходы. Напряжение поврежденной фазы при однофазном замыкании падает до 0, напряжения неповрежденных фаз меняются незначительно, поэтому нет повышенных требований к изоляции.

На промышленных предприятиях используется наиболее распространенная система 220/380 В с заземленной нейтралью. В случае прикосновения к фазному проводу через тело человека будет протекать ток
что очень опасно.

Прикосновение тела человека к фазному проводу в сети с заземленной нейтралью всегда опасно.

Изолированная нейтраль

При однофазном замыкании на землю в сети с изолированной нейтралью ток короткого замыкания определяется сопротивлением изоляции, которое, в свою очередь, определяется активным и емкостным сопротивлением. При хорошем состоянии изоляции и небольшой длине кабелей (емкость кабеля невелика) сопротивление изоляции достаточно велико, ток однофазного замыкания небольшой - возможно возникновение искрения при отсутствии дугового разряда, что делает возможным применение таких сетей во взрывоопасных и пожароопасных помещениях.

Прикосновение к фазному проводу в сети с изолированной нейтралью может быть безопасным при хорошем состоянии изоляции, так как ток через тело человека определяется сопротивлением изоляции.

Ток с одной из фаз проходит через тело человека, через сопротивление изоляции на другие фазы. В сети 220/380 В при сопротивлении изоляции 60 кОм ток через человека:

что безопасно.

При большой длине кабельных линий суммарная емкость сети увеличивается, сопротивление изоляции снижается, прикосновение человека к фазному проводу может стать опасным. Кроме того, в случае пробоя изоляции одной из фаз и прикосновения к другой фазе на тело человека воздействует линейное напряжение и в токовой цепи отсутствует сопротивление изоляции, что гораздо опаснее. Поэтому необходим непрерывный контроль изоляции и немедленное отключение участка сети при пробое одной из фаз или опасном снижении сопротивления.

Компенсированная нейтраль

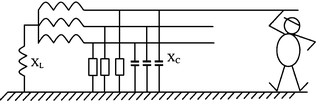

Нейтральная точка соединяется с землей через индуктивное сопротивление XL, примерно равное емкостному сопротивлению изоляции Хс, что приводит к образованию "электрической пробки", при которой емкостная проводимость сравнивается с проводимостью индуктивной.

Поскольку они соединены параллельно, суммарная проводимость становится равной примерно 0, а это соответствует бесконечно большому сопротивлению. Величина тока, протекающего через тело человека при прикосновении его к фазному проводу в сети с компенсированной нейтралью, существенно уменьшается.
