ПвВ, АПвВ на 10, 20 и 35 кВ ТУ 16.К71-335-2004

Силовые кабели с медными или алюминиевыми жилами,

с изоляцией из сшитого полиэтилена в поливинилхлоридной оболочке

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - круглая многопроволочная уплотненная, из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77.

2. ЭКРАН ПО ЖИЛЕ - из экструдированной электропроводящей перок-сидносшитой композиции полиэтилена.

3. ИЗОЛЯЦИЯ - из пероксидносшитого полиэтилена.

4. ЭКРАН ПО ИЗОЛЯЦИИ - наложен поверх изоляции из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции.

5. КОМБИНИРОВАННЫЙ ЭКРАН:

  • 5.1 СЛОЙ, наложенный обмоткой, из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0.2 мм,
  • 5.2 ПОВИВ из медных проволок номинальным диаметром 0.7-2.0 мм, поверх которых спирально наложена медная лента толщиной не менее 0.1 мм. Минимальная ширина ленты 8 мм.

6. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - из двух лент крепированной или кабельной бумаги, или прорезиненной ткани, толщиной не менее 0.2 мм.

7. ОБОЛОЧКА - из поливинилхлоридного пластиката.

ПРИМЕНЕНИЕ

Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Класс пожарной опасности по классификации НПБ 248-97 01.7.2.3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.

Диапазон температур при эксплуатации ................................................................................................. от - 50 до 50°С,

Относительная влажность воздуха при температуре до 35°С ................................................................. до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре ............... не ниже -15°С

Номинальная частота ........................................................................................................................... 50 Гц

Длительно допустимая температура нагрева жилы кабеля ...................................................................... 90°С

Предельно допустимая температура жилы кабеля при коротком замыкании ............................................ 250°С

Предельно допустимая температура медного экрана кабеля при коротком замыкании .............................. 350°С

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля .....400°С

Допустимый нагрев жилы кабеля в режиме перегрузки ......................................................................... не более 130°С

Продолжительность работы кабеля в режиме перегрузки ....................................................................... не более 8 ч в сутки и не более 1000 ч за срок службы

Минимальный радиус изгиба при прокладке ............................................................................................ 15 наружных диаметров

(7,5 наружных диаметров с использованием специальных шаблонов)

Срок службы кабеля ............................................................................................................................. не менее 30 лет

Гарантийный срок эксплуатации ............................................................................................................ 5 лет

Строительная длина кабелей .................................................................................................................. оговаривается при заказе

Расчетный наружный диаметр трехжильного кабеля ................................................................................ 2,15D (D - диаметр одножильного кабеля по таблице)

Расчетная масса трехжильного кабеля .................................................................................................... 3.01М (М - масса одножильного кабеля по таблице)

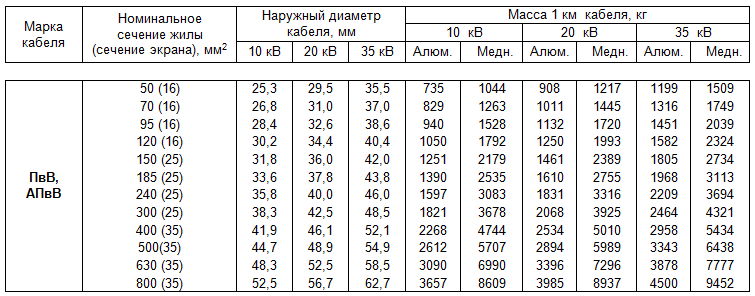

Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.

Допустимые токи односекудного короткого замыкания в медных экранах указаны в Приложении.

Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.
