ПвВнг-LS (В), АПвВнг-LS (В) на 10, 20 и 35 кВ ТУ 16.К71-335-2004

Силовые кабели с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена в поливинилхлоридной оболочке пониженной пожароопасности с низким дымо-и газовыделением (индекс LS), индекс (В) означает, что кабель соответствует категории В по нераспространению горения по ГОСТ Р МЭК 332-3-96

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - круглая многопроволочная уплотненная, из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77.

2. ЭКРАН ПО ЖИЛЕ - из экструдированной электропроводящей пероксидносшитой композиции полиэтилена.

3. ИЗОЛЯЦИЯ - из пероксидносшитого полиэтилена.

4. ЭКРАН ПО ИЗОЛЯЦИИ - наложен поверх изоляции из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции.

5. КОМБИНИРОВАННЫЙ ЭКРАН:

  • 5.1 СЛОЙ, наложенный обмоткой, из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0.2 мм,
  • 5.2 ПОВИВ из медных проволок номинальным диаметром 0.7-2.0 мм, поверх которых спирально наложена медная лента толщиной не менее 0.1 мм. Минимальная ширина ленты 8 мм.

6. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - из стеклоленты или стеклослюдосодержащей ленты.

7. ОБОЛОЧКА - из поливинилхлоридного пластиката пониженной пожароопасности.

ПРИМЕНЕНИЕ

Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.

Для групповой прокладки в кабельных сооружениях и производственных помещениях. Класс пожарной опасности по классификации НПБ 248-97 П2.7.2.2 (для кабелей с индексом нг-LS(B)).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде

Диапазон температур при эксплуатации .............................................................................................. ..от - 40 до 50°С

Относительная влажность воздуха при температуре до 35°С ................................................................. .до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре ............... не ниже -15°С

Номинальная частота ........................................................................................................................... 50 Гц

Длительно допустимая температура нагрева жилы кабеля ......................................................................90°С

Предельно допустимая температура жилы кабеля при коротком замыкании .............................................250°С

Предельно допустимая температура медного экрана кабеля при коротком замыкании ............................. 350°С

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля .. 400°С

Допустимый нагрев жилы кабеля в режиме перегрузки .......................................................................... не более 130°С

Продолжительность работы кабеля в режиме перегрузки ...................................................................... не более 8 ч в сутки и не более 1000 ч за срок службы

Минимальный радиус изгиба при прокладке .......................................................................................... 15 наружных диаметров

(7,5 наружных диаметров с использованием специальных шаблонов

Срок службы кабеля ............................................................................................................................. не менее 30 лет

Гарантийный срок эксплуатации ............................................................................................................. 5 лет

Строительная длина кабелей ................................................................................................................. оговаривается при заказе

Расчетный наружный диаметр трехжильного кабеля .............................................................................. 2.15D (D - диаметр одножильного кабеля по таблице)

Расчетная масса трехжильного кабеля ..................................................................................................3,01М (М - масса одножильного кабеля по таблице)

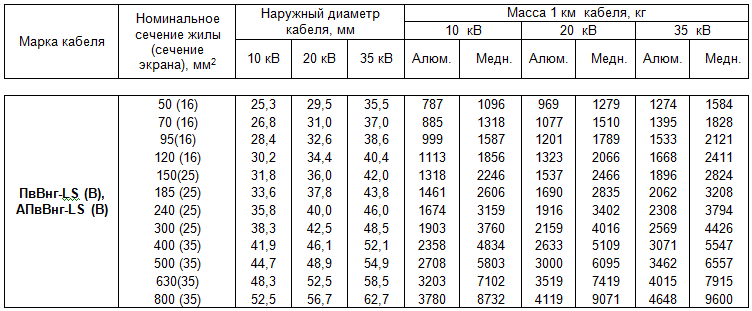

Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.

Допустимые токи односекудного короткого замыкания в медных экранах указаны в Приложении. Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.
