АВВГ на б кВ ГОСТ 16442-80

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией в ПВХ оболочке

АВВГнг на 6 кВ ТУ 16.К01-35-2002

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией, не распространяющие горение

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.

3. КАБЕЛИ ИЗГОТАВЛИВАЮТСЯ ТОЛЬКО ТРЕХЖИЛЬНЫМИ.

4. СКРУТКА - изолированные жилы кабелей скручены.

5. ВНУТРЕННЯЯ ОБОЛОЧКА - выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки АВВГнг из невулканизированной резиновой смеси пониженной горючести.

6. ПОЯСНАЯ ИЗОЛЯЦИЯ - выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки АВВГнг из ПВХ пластиката пониженной горючести.

7. ЭЛЕКТРОПРОВОДЯЩИЙ ЭКРАН - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием, или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0.12 мм с зазором.

8. МЕТАЛЛИЧЕСКИЙ ЭКРАН - из двух медных лент или медной фольги толщиной не менее 0.06 мм с зазором.

9. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.

10. ОБОЛОЧКА - из ПВХ пластиката, в кабелях марки АВВГнг из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки АВВГ не распространяют горение при одиночной прокладке. Кабели марки АВВГнг не распространяют горение при прокладке в пучках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации ......................................................................................................от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С ............................................................... до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже....-15°С

Минимальный радиус изгиба при прокладке ...........................................................................................7.5 наружных диаметров

Номинальная частота ............................................................................................................................50 Гц

Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) ........... 15 кВ

Кабели выдерживают в течение 4 ч испытание переменным напряжением .............................................18 кВ частотой 50 Гц

Длительно допустимая температура нагрева жил кабелей при эксплуатации ..........................................+70°С

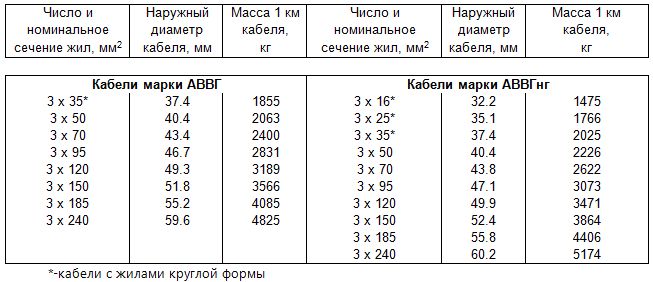

Строительная длина кабелей для сечений основных жил:

от 16 до 70 мм2 ......................................................................................................................................450 м

от 95 до 120 мм2 ................................................................................................................................... 400 м

от 150 мм2 и выше ................................................................................................................................ 350 м

Гарантийный срок эксплуатации .............................................................................................................5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы ...........................................................................................................................................30 лет
