КГЭ, КГЭ-ХЛ на 6 кВ ТУ 16.К73.02-88

Кабель силовой гибкий с медными многопроволочными жилами, с резиновой изоляцией, в резиновой оболочке, с экранами из электропроводящей резины, экскаваторный

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. Т0К0ПР0В0ДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, не ниже 5 класса для жил номинальным сечением 10 ммг и не ниже класса 4 для жил номинальным сечением б, 16 - 150 ммг по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40 %.

2. ВНУТРЕННИЙ ЭКРАН ОСНОВНОЙ ЖИЛЫ - из электропроводящей резины. Толщина экрана показана в Приложении.

3. ИЗОЛЯЦИЯ - из резины изоляционной накладывается на основные жилы поверх внутреннего экрана. Изоляция вспомогательной жилы выполняется из резины изоляционной не черного цвета, допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины номинальной толщиной 0.2 мм. Жила заземления выполняется без изоляции, допускается изготовление жилы заземления с изоляцией из электропроводящей резины номинальной толщиной 1.2 мм. Толщина изоляции показана в Приложении.

4. НАРУЖНЫЙ ЭКРАН ОСНОВНОЙ ЖИЛЫ - из электропроводящей резины наложен поверх изоляции основных жил. Толщина экрана показана в Приложении.

5. СКРУТКА - основные жилы, заземляющая и вспомогательная жилы скручены.

6. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх скрученных жил наложена синтетическая пленка. Допускается изготовление без пленки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической пленки.

7. ОБОЛОЧКА - двухслойная, резиновая, с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки. Толщина оболочки показана в Приложении. Наружная оболочка кабелей марки КГЭ-Т, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. Наружная оболочка кабелей марки КГЭ-ХЛ изготовлена из резины повышенной морозоустойчивости.

ПРИМЕНЕНИЕ

Предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям, оборудованным аппаратурой автоматического отключения при однофазном замыкании на землю при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - б кВ, вспомогательной - 380 В. Кабель не должен подвергаться воздействию раздавливающих и ударных нагрузок. Кабель должен иметь концевые заделки основных жил. Не допускается эксплуатация кабеля с поврежденной оболочкой. При эксплуатации кабеля жила заземления должна быть подключена к заземлителю, вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии. На подстанции и приключательном пункте фидер, питающий экскаватор, должен быть оборудован аппаратурой, обеспечивающей автоматическое отключение кабельной линии при замыкании на землю одной фазы. Время отключения должно быть не более 0.2 с, резервной защиты - не более 0.5 с.

В местах массовых проходов людей трасса кабеля должна быть обозначена предупредительными плакатами, выставленными на расстоянии не менее 1.5 м от кабеля. Перемещение кабеля, находящегося под напряжением, вручную запрещается. Допускается подноска кабеля, находящегося под напряжением, обслуживающим персоналом в диэлектрических резиновых перчатках и ботах или захватами с диэлектрическими рукоятками. При эксплуатации кабеля без вспомогательной жилы необходимо производить проверку целостности жилы заземления. Не допускается эксплуатация кабеля при неисправности жилы заземления и вспомогательной жилы.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т", а в холодостойком исполнении "ХЛ".

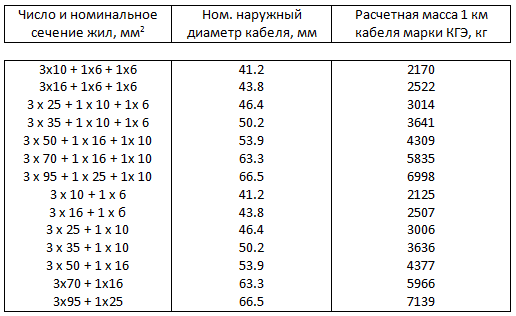

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Климатическое исполнение У, УХЛ, Т, категория размещения 1 по ГОСТ 15150-69

Температура эксплуатации кабелей:

КГЭ, КГЭ-Т ........................................................................................................................................ от -40°С до +50°С

КГЭ-ХЛ .............................................................................................................................................. от-60°Сдо+50°С

Кабели в тропическом исполнении стойки к поражению плесневыми грибами.

Кабели выдерживают не менее 7000 циклов намотки-размотки на барабан радиусом, равным 10 диаметрам кабеля, без изменения своих функций.

Наибольшая растягивающая нагрузка на кабель не должна превышать 24.5 Н (2.5 кгс), натяжение кабеля

при сматывании и наматывании на кабельный барабан - не более 10 Н (1.0 кгс) на 1 мм кв суммарного сечения всех жил.

Минимально допустимый радиус изгиба кабелей при монтаже и прокладке по трассе должен быть ........не менее 6 наружных диаметров кабеля,

при сматывании и наматывании на кабельный барабан .......................................................................не менее 10 наружных диаметров кабеля.

Вспомогательные и основные жилы кабелей выдерживают испытание в воздухе

переменным напряжением номинальной частоты 50 Гц в течение 5 мин ............................................... 15 кВ - для основных жил, 2 кВ - для вспомогательной жилы

Длительно допустимая температура на жилах кабелей:

КГЭ, КГЭ-Т, не более ............................................................................................................................75°С

КГЭ-ХЛ, не более ................................................................................................................................85°С

Строительная длина кабелей ............................................................................................................... не менее 200 м

Гарантийный срок эксплуатации кабелей ............................................................................................. 12 месяцев с момента ввода кабелей в эксплуатацию.

Срок службы кабелей ............................................................................................................................ не менее 3 лет, а при эксплуатации на механизмах, оборудованных кабелеприемными барабанами не менее 5 лет.
