КОГ 1 ТУ 16.К73.03-97

Кабели силовые, особо гибкие, с резиновой изоляцией и в резиновой оболочке, одножильные

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. T0K0ПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, 6 класса по ГОСТ 22483. Токопроводящие жилы кабелей в тропическом исполнении изготавливаются из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40 %.

2. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх токопроводящей жилы наложена пленка полиэтилентерефталатная. Для кабелей с токопроводящими жилами из медных луженых проволок допускается изготовление кабелей без пленки между жилой и изоляцией.

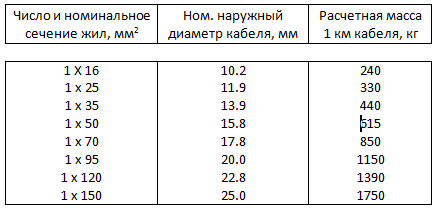

3. ИЗОЛЯЦИЯ И ОБОЛОЧКА - последовательно наложены изоляция из изоляционной резины и оболочка из шланговой резины или изоляционно-защитная оболочка. Толщина изоляции и оболочки указаны в Приложении.

ПРИМЕНЕНИЕ

Кабели предназначены для соединения при дуговой сварке электрододержателей, автоматических или полуавтоматических сварочных установок с источником на номинальное переменное напряжение до 220 В номинальной частоты 50 Гц или постоянное напряжение 700 В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Климатическое исполнение - У, Т категория размещения - 1, 2, 3, 5 по ГОСТ 15150-69

Температура эксплуатации:

для КОП ........................................................................................................................................... от-50°Сдо+40°С

для КОП-Т ........................................................................................................................................ от-10°Сдо+50°С

Длительно допустимая рабочая температура на токопроводящей жиле, не более .............................. +75°С

Растягивающие нагрузки на кабель на 1 мм2 ном. сечения жилы должны быть, не более ...................19,6 Н

Минимально допустимый радиус изгиба кабелей, не менее ................................................................. 3-х наружных диаметра кабеля

Строительная длина кабелей, не менее .............................................................................................. 100 м

Гарантийный срок эксплуатации кабелей ............................................................................................ 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления

Срок службы кабелей, не менее ......................................................................................................... 4 лет
