ПНПЖ, ПНВЖТУ 16.К01-45-2004

Провода с пластмассовой изоляцией для термообработки бетона

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

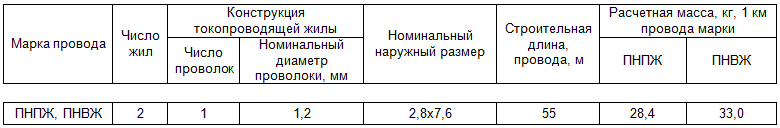

КОНСТРУКЦИЯ

1. Т0К0ПР0В0ДЯЩАЯ ЖИЛА - однопроволочная, изготовлена из стальной оцинкованной проволоки.

2. ИЗОЛЯЦИЯ - из полиэтилена или поливинилхлоридного пластиката. На параллельно уложенные в одной плоскости токопроводящие жилы накладывается изоляция таким образом, чтобы они были разделены между собой ленточным основанием. Номинальные размеры разделительного основания проводов- 2,0x0,5 мм. Провода изготавливаются любого цвета.

ПРИМЕНЕНИЕ

Провода предназначены для обогрева при фиксированном монтаже монолитного бетона и железобетона. Номинальное переменное напряжение - до 110 В номинальной частотой 50 Гц или постоянное напряжение до 220 В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения - УХЛ, категория размещения 3 по ГОСТ 15150-69

Провода стойки к воздействию пониженной температуры окружающей среды ..... до - 40°С

Провода стойки к смене температуры окружающей среды .................................. от -40°С до +504

Провода стойки к воздействию воды и 20-процентного водного раствора поваренной соли или 30-процентного раствора щелочей Са(0Н)2 или NaOH.

Радиус изгиба проводов,не менее .........................................................................10 расчетных толщин провода

Максимально допустимая температура эксплуатации проводов ..............................70°С

Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и температуру 20°С, не менее 1 МОм

Номинальное значение электрического сопротивления токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С .................................................140 Ом

Смонтированные провода не должны пересекаться или прикасаться друг к другу, не должны касаться опалубки или соприкасаться с деревянными закладными деталями.

При эксплуатации нагревательные провода не должны находиться на поверхности бетона.

Гарантийный срок эксплуатации............................................................................ 2 года со дня ввода в эксплуатацию

Общее время работы проводов под токовой нагрузкой должно быть не менее .......35% от суммарного времени эксплуатации
