ПРОВОДА ОБМОТОЧНЫЕ ДЛЯ ПОГРУЖНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ТУ 16-505.733-78

ПВДП - провод одножильный с двухслойной изоляцией из полиэтилена низкой и высокой плотности

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - из медной отожженной проволоки, однопроволочная или многопроволочная в зависимости от диаметра токопроводящей жилы.

2. ВНУТРЕННЯЯ ИЗОЛЯЦИЯ - из полиэтилена низкой плотности.

3. НАРУЖНАЯ ИЗОЛЯЦИЯ - из полиэтилена высокой плотности.

ПРИМЕНЕНИЕ

Провода предназначены для обмотки статоров погружных водозаполненных электродвигателей, длительно работающих в воде артезианских скважин при напряжении до 660 В переменного тока частотой 40-60 Гц.

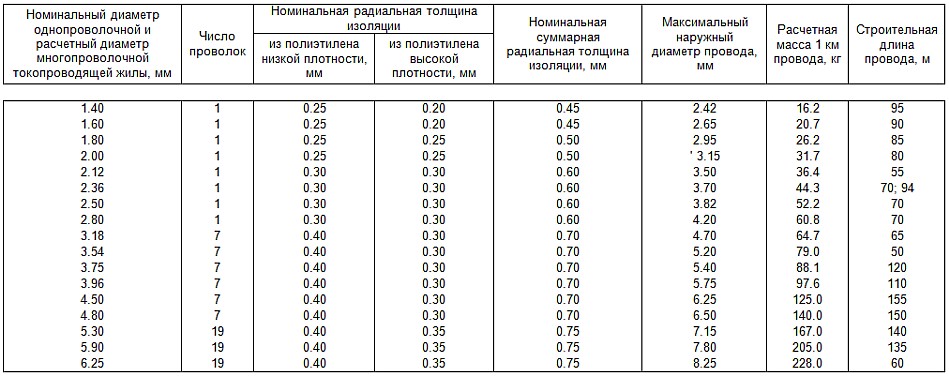

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Провода устойчивы к воздействию температуры окружающей среды.......................... от -50 до + 80°С

Допустимое рабочее давление, не более ................................................................... 7.09 МПа

Электрическое сопротивление изоляции провода, измеренное в воде при температуре (25±10)°С

после пребывания в ней в течение не менее 1 ч, пересчитанное на 1 км длины, не менее 500 МОн

Провода выдерживают в воде при температуре (25±10)°С в течение (1+0.25) мин. после пребывания в ней в течение не менее 1 ч испытание напряжением 3500 В переменного тока номинальной частотой 50 Гц

Изоляция эластична при навивании на стержень, диаметр которого равен пятикратному максимальному наружному диаметру провода

Изоляция проводов механически прочная и выдерживает при температуре (25±10)°С не менее 100 двойных протаскиваний

Ресурс работы проводов при температуре эксплуатации 80°С не менее 16000 ч
