РПШЭО ТУ 16.К18-001-89

Провода с резиновой изоляцией в резиновой оболочке, экранированные, в защитной оболочке для радио- и электроустановок

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, класса 4 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.

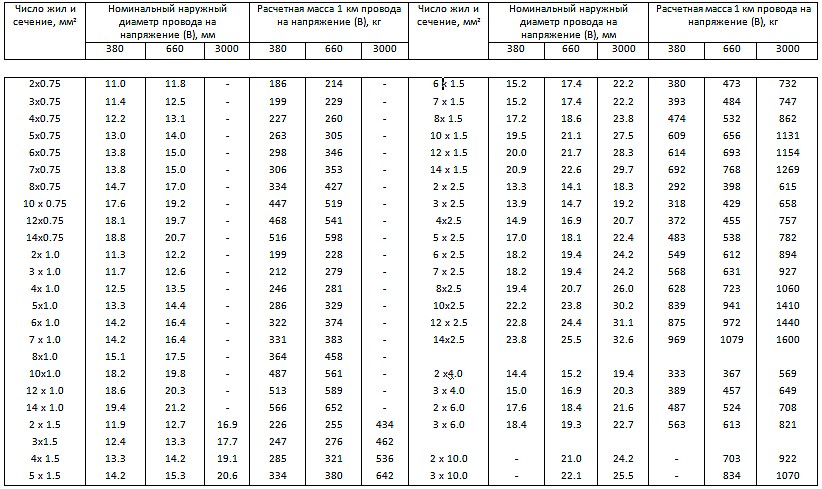

2. ИЗОЛЯЦИЯ - из резины изоляционной, номинальной толщиной, указанной в Приложении.

3. СКРУТКА - изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

5. ОБОЛОЧКА - из резины шланговой; в проводах в тропическом исполнении оболочка выполнена из антисептированной резины.

Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм вкл. и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм.

6. ЭКРАН поверх оболочки - оплетка из стальной оцинкованной проволоки номинальным диаметром 0.3 мм или из стальной луженой или из медной луженой проволоки номинальным диаметром 0.2 - 0.3 мм. Провода в тропическом исполнении имеют оплетку из медных луженых оловом или оловянно-свинцовым припоем не ниже ПОС-61 проволок номинальным диаметром 0.2 - 0.3 мм.

7. ЗАЩИТНАЯ ОБОЛОЧКА - поверх экрана из шланговой резины. Номинальная толщина защитной оболочки составляет (1.6+0.4) мм.

ПРИМЕНЕНИЕ

Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380,660 и 3000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжение соответственно 700, 1000 и 6000 В постоянного тока. Провода применяются в условиях повышенной влажности и коррозионной активности среды при необходимости защиты от радиопомех.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения по ГОСТ 15150 У 3, Т категория размещения 4

Температура эксплуатации ................................................................................................................. от -40°С до +60°С

Провода стойки к воздействию относительной влажности воздуха до 98% при температуре ................. 35°С

Монтаж проводов без предварительного нагрева должен производиться при температуре не ниже ......- 15°С

Длительно допустимая температура на токопроводящих жилах проводов ............................................. не более +65°С

Строительная длина ............................................................................................................................ не менее 50 м

Гарантийный срок эксплуатации ........................................................................................................... 1 год со дня ввода в эксплуатацию

Срок службы проводов ......................................................................................................................... не менее 8 лет
