РПШ, РПШМ ТУ 16.К18-001-89

Провода с резиновой изоляцией в резиновой оболочке для радио- и электроустановок

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. Т0К0ПР0В0ДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, класса 4 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.

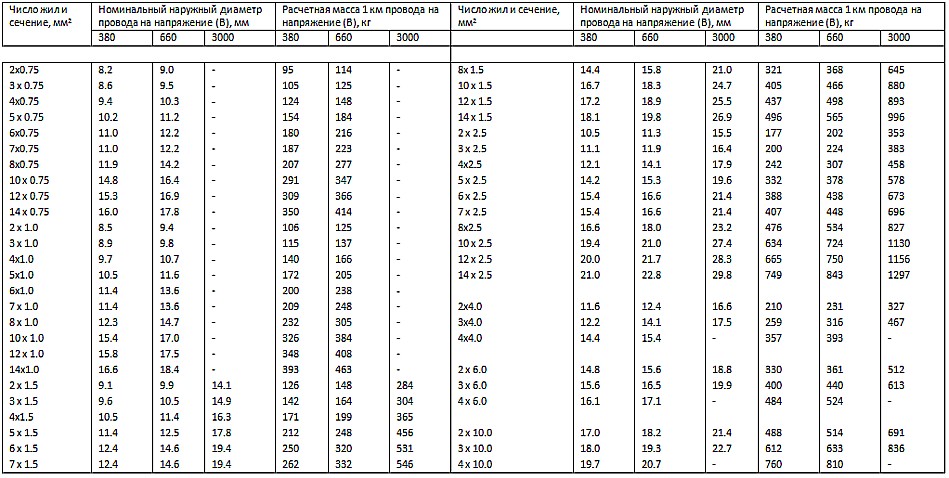

2. ИЗОЛЯЦИЯ - из резины изоляционной, номинальной толщиной, указанной в Приложении.

3. СКРУТКА - изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

5. ОБОЛОЧКА - из резины шланговой; в проводах РПШМ - из резины шланговой холодостойкой; в проводах в тропическом исполнении оболочка выполнена из антисептированной резины. Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм вкл. и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм.

ПРИМЕНЕНИЕ

Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжение соответственно 700, 1000 и 6000 В постоянного тока.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения по ГОСТ 15150.69:

для проводов РПШ - У категория размещения 3 и Т категория размещения 4

для проводов РПШМ - УХЛ категория размещения 4

Температура эксплуатации:

для проводов РПШ .............................................................................................................................. от-40°С до+60 С

для проводов РПШМ ............................................................................................................................. от-50°С до+60 С

Провода стойки к воздействию относительной влажности воздуха до 98% при температуре ................... +35°С

Монтаж проводов без предварительного нагрева должен производиться при температуре не ниже.......... - 15°С

Длительно допустимая температура на токопроводящих жилах проводов, не более ............................... +65°С

Строительная длина, не менее ............................................................................................................. 50 м

Гарантийный срок эксплуатации ............................................................................................................. 1 год со дня ввода в эксплуатацию

Срок службы проводов, не менее .......................................................................................................... 8 лет
