Провод с защитной изоляцией для воздушных линий электропередачи на 20 кВ типа "ЗАРЯ" ТУ 16.К71.272-98

СИП-З - провод одножильный с жилой из алюминиевого сплава, с защитной изоляцией из сшитого полиэтилена

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

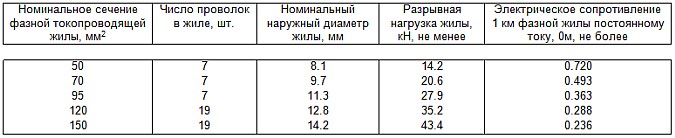

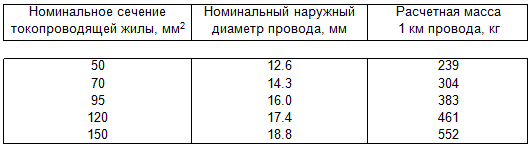

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - скручена из круглых проволок из алюминиевого сплава, круглой формы, уплотненная. Число проволок в токопроводящей жиле, наружный диаметр токопроводящей жилы, разрывная нагрузка и электрическое сопротивление жилы показаны в таблице.

Допускается использовать в качестве токопроводящей жилы уплотненный алюминиевый провод упрочненный стальной проволокой при его соответствии по разрывной нагрузке электрическому сопротивлению и наружному диаметру, указанному в таблице.

2. ИЗОЛЯЦИЯ - композиция из светостабилизированного сшитого полиэтилена, черного цвета, номинальная толщина изоляции 2.3 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения проводов В, категории размещения 1, 2 и 3 по ГОСТ 15150-69

Провода стойки к воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м2+10%, в том числе плотности ультрафиолетовой части спектра 68 Вт/м кв±25%

Провода стойки к изгибу при температуре ..................................................................................................... - 40°С

Прокладка и монтаж проводов должны проводиться при температуре окружающей среды ............................ не ниже - 20°С

Минимальный радиус изгиба провода при монтаже и установленного на опорах должен быть не менее 10 номинальных диаметров провода

Коэффициент линейного расширения алюминиевого сплава .......................................................................... не более 23x106 1/°С

Модуль упругости алюминиевого сплава ........................................................................................................ не менее 62500 Н/мм кв

Удельное объемное сопротивление изоляции провода при допустимой температуре нагрева жилы ..................не менее 1 х 1012 0мхсм

Провод выдерживает испытание на проход переменным напряжением 6 кВ частотой 50 Гц.

Провод после выдержки в воде при температуре (20±10)°С не менее 10 мин.

выдерживает испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин.

Провод выдерживает испытание переменным напряжением 24 кВ частотой 50 Гц в течение 5 мин.

Пробивное переменное напряжение изоляции провода после выдержки в воде при температуре (20±5)°С в течение 1 ч не менее 24 кВ.

Допустимый нагрев токопроводящей жилы при эксплуатации не должен превышать следующих значений:

при нормальном режиме .........................................................................................................90°С

при коротком замыкании ........................................................................................................250°С

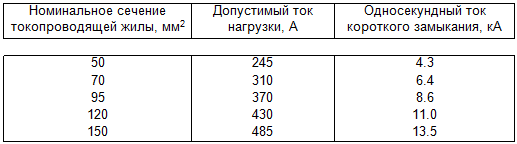

Допустимые ток нагрузки провода, рассчитанный при температуре окружающей среды 25°С, скорости ветра 0,6 м/с

и интенсивности солнечной радиации 1000 Вт/м кв, а также односекундный ток короткого замыкания:

Гарантийный срок эксплуатации .........................................................3 года с даты ввода провода в эксплуатацию

Срок службы проводов ....................................................................... не менее 25 лет

ПРИМЕНЕНИЕ

Провод типа "ЗАРЯ" с защитной изоляцией предназначен для применения в воздушных линиях электропередачи на переменное напряжение до 20 кВ номинальной частотой 50 Гц.

Преимущественные области применения - для воздушных линий электропередачи в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов П-промышленная и Ш-морская по ГОСТ 15150-69.

Тяжение провода во время прокладки рекомендуется осуществлять при помощи чулка или специального зажима. Усилия, возникающие во время тяжения провода, не должны превышать 35 Н на 1 мм2 сечения токопроводящей жилы.

Провода следует закреплять на изоляторах. При этом усилие в токопроводящей жиле не должно превышать 30 Н на 1 мм2 сечения токопроводящей жилы при максимальных расчетных нагрузках.

Расстояние от провода до ветвей и кроны деревьев должно быть не менее 0.5 м.

При прокладке проводов в пожароопасных зонах необходимо применение дополнительных мер противопожарной защиты, например, нанесение огнезащитных покрытий.
