ВБбШв на б кВ ГОСТ 16442-80

Силовые кабели с медными жилами, с ПВХ изоляцией с защитным покровом типа БбШв

ВБбШнг на б кВ ТУ 16.К01-35-2002

Силовые кабели с медными жилами, с ПВХ изоляцией, с защитным покровом типа БбШв, не распространяющие горение

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.

2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.

3. КАБЕЛИ ИЗГОТАВЛИВАЮТСЯ ТОЛЬКО ТРЕХЖИЛЬНЫМИ.

4. СКРУТКА - изолированные жилы кабелей скручены.

5. ВНУТРЕННЯЯ ОБОЛОЧКА - выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки ВБбШнг из невулканизированной резиновой смеси пониженной горючести.

6. ПОЯСНАЯ ИЗОЛЯЦИЯ - выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.

7. ЭЛЕКТРОПРОВОДЯЩИЙ ЭКРАН - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием, или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0.12 мм с зазором.

8. МЕТАЛЛИЧЕСКИЙ ЭКРАН - из двух медных лент или медной фольги толщиной не менее 0.06 мм с зазором.

9. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - две ленты из полиэтилентерефталатной пленки, термоскреп-ленного полотна или другого равноценного материала с перекрытием. В кабелях марки ВБбШнг поверх обмотки пленками наложен разделительный слой толщиной не менее 1.0 мм из ПВХ пластиката пониженной горючести.

10. ЗАЩИТНЫЙ ПОКРОВ - типа БбШв:

- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

- защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.

Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШнг не распространяют горение при прокладке в пучках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации ............................................................................................................... от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С .......................................................................до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже............-15°С

Минимальный радиус изгиба при прокладке ...................................................................................................7.5 наружных диаметров

Номинальная частота ...................................................................................................................................50 Гц

Испытательное переменное напряжение частотой 50 Гц

(продолжительность испытания 10 мин) ......................................................................................................15 кВ

Кабели выдерживают в течение 4ч испытание переменным напряжением .....................................................18 кВ частотой 50 Гц

Длительно допустимая температура нагрева жил кабелей при эксплуатации .................................................+70°С

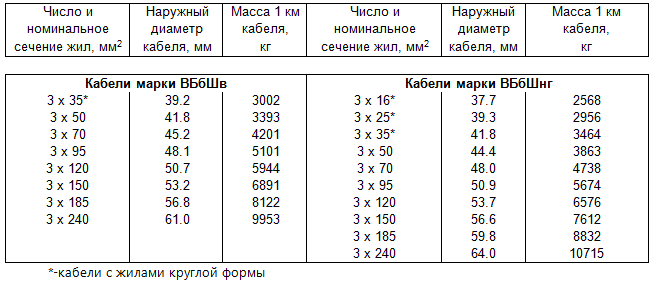

Строительная длина кабелей для сечений основных жил:

от 16 до 70 мм кв ........................................................................................................................................ 450 м

от 95 до 120 мм кв ....................................................................................................................................... 400 м

от 150 мм кв и выше .................................................................................................................................... 350 м

Гарантийный срок эксплуатации ....................................................................................................................5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы ................................................................................................................................................. 30 лет
