ВБбШнг-LS, АВБбШнг-LS на б кВ ТУ 16.К01-41-2003

Силовые кабели с медными или алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридных композиций, пониженной пожароопасности, с защитным покровом типа БбШв (индекс LS в марках означает низкое дымо- и газовыделение Low Smoke)

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная (ВБбШнг-LS) или алюминиевая (АВБбШнг-LS) , однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. ИЗОЛЯЦИЯ - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.

3. КАБЕЛИ ИЗГОТАВЛИВАЮТСЯ ТОЛЬКО ТРЕХЖИЛЬНЫМИ.

4. СКРУТКА - изолированные жилы кабелей скручены.

5. ЗАПОЛНЕНИЕ - накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности.

6. ПОЯСНАЯ ИЗОЛЯЦИЯ - выпрессована из ПВХ композиции пониженной пожароопасности.

7. ЭЛЕКТРОПРОВОДЯЩИЙ ЭКРАН - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0.12 мм с зазором.

8. МЕТАЛЛИЧЕСКИЙ ЭКРАН - из двух медных лент или медной фольги толщиной не менее 0.06 мм с зазором. Расчетное сечение экрана для кабелей сечением жил до 120 ммг включительно - 16 ммг, свыше 120 ммг - 25 ммг.

9. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.

10. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - выпрессован из ПВХ композиции пониженной пожароопасности толщиной не менее 1.0 мм.

11. ЗАЩИТНЫЙ ПОКРОВ - типа БбШв:

- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

- защитный шланг, выпрессованный из ПВХ композиции пониженной пожароопасности.

ПРИМЕНЕНИЕ

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок.

Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабели не распространяют горение при прокладке в пучках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения кабелей УХЛ, категория размещения 5 по ГОСТ 15150-69

Диапазон температур эксплуатации ..........................................................................................................от -30°С до +50°С

Относительная влажность воздуха при температуре до н-35°С .................................................................. до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже .......-15°С

Минимальный радиус изгиба при прокладке ............................................................................................... 7.5 наружных диаметров

Длительно допустимая температура нагрева жил кабелей при эксплуатации ............................................. +70°С

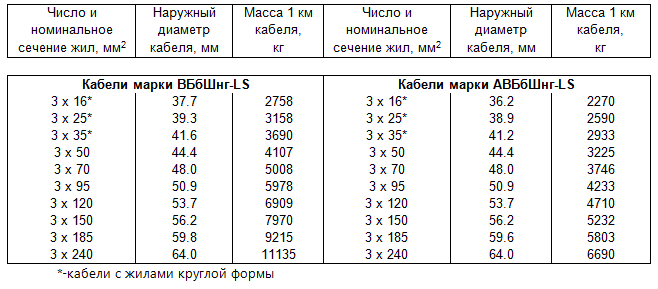

Строительная длина кабелей для сечений основных жил:

от 16 до 70 ммг .......................................................................................................................................450 м

от 95 до 120 ммг ...................................................................................................................................... 400 м

150 ммг и выше .......................................................................................................................................350 м

Гарантийный срок эксплуатации ................................................................................................................. 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее б месяцев с даты изготовления)

Срок службы ..............................................................................................................................................30 лет
