ПРОВОДА УСТАНОВОЧНЫЕ ДЛЯ ВОДОПОГРУЖНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ТУ 16.К01-33-2002

ВПП - провод одножильный с медной жилой с полиэтиленовой изоляцией в полиэтиленовой оболочке на напряжение 380 и 660 В

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

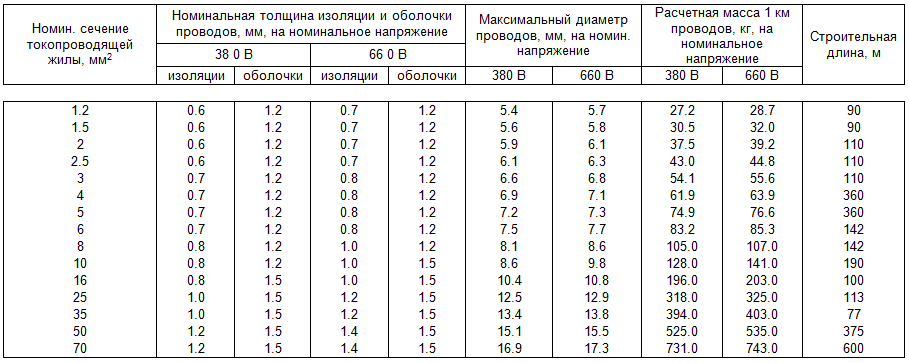

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, соответствует классу 2 по ГОСТ 22483-77. Жилы сечением 25 и 35 мм кв изготовлены из 19 проволок.

2. ИЗОЛЯЦИЯ - из полиэтилена.

3. ОБОЛОЧКА - из полиэтилена. Провода могут изготовляться в однослойной изоляционно-защитной оболочке из светостойкого полиэтилена, при этом номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.

ПРИМЕНЕНИЕ

Провода предназначены для присоединения к электрическим сетям на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц для эксплуатации в фиксированном положении при длительной работе водопогружных электродвигателей в воде артезианских скважин под давлением 6860000 Па при температуре окружающей среды от минус 40 до 80°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Провода производятся в климатическом исполнении УХЛ категорий размещения 1, 2 и 5 по ГОСТ 15150-69

Провода стойки к смене температуры окружающей среды ................................... от -40°С до +80°С

Провода стойки к повышенному рабочему давлению ............................................ 6860000 Па

Монтаж проводов должен производиться при температуре окружающего воздуха не ниже......... -40°С

Радиус изгиба при монтаже, не менее ..................................... 10 диаметров провода

Провода выдерживают испытание напряжением переменного тока частотой 50 ГЦ в течение 5 мин после 3 ч выдержки в воде:

при приемке и поставке:

  • провода на номинальное напряжение 380 В 2000 В
  • провода на номинальное напряжение 660 В 2500 В

на период эксплуатации и хранения:

  • провода на номинальное напряжение 380 В 1000 В
  • провода на номинальное напряжение 660 В 1250 В

Электрическое сопротивление изоляции проводов, измеренное после 3 ч выдержки

в воде и пересчитанное на 1 км длины и температуру 20°С, не менее:

при приемке и поставке:

  • провода на номинальное напряжение 380 В 1000 МОм
  • провода на номинальное напряжение 660 В 2500 МОм

на период эксплуатации и хранения:

  • провода на номинальное напряжение 380 В 100 МОм
  • провода на номинальное напряжение 660 В 250 МОм

Средний ресурс проводов:

  • при температуре 50°С, не менее 32000 ч
  • при температуре 65°С, не менее 20000 ч
  • при температуре 80°С, не менее 16000 ч

Гарантийный срок эксплуатации ................................................2.5 года со дня ввода в эксплуатацию

Средний срок службы 6 лет
