ПРОВОЛОЧНЫЕ ЛОТКИ

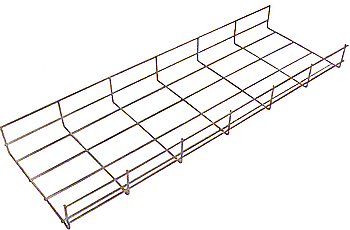

Проволочные лотки представляют собой металлические каналы сетчатой структуры и предназначены для прокладки силовых и информационных кабелей внутри помещений любого типа. Преимуществом проволочных лотков является возможность быстро и легко конфигурировать кабельные трассы с использованием минимум аксессуаров. Подгонка лотка, изменение размера и конфигурации может осуществляться прямо на месте монтажа с использованием обычных кусачек. Также преимуществом проволочных лотков является лучшее охлаждение высоконагруженных кабелей за счет естественной вентиляции, доступность регулярного осмотра и контроля.

МЕТАЛЛИЧЕСКИЕ ЛОТКИ

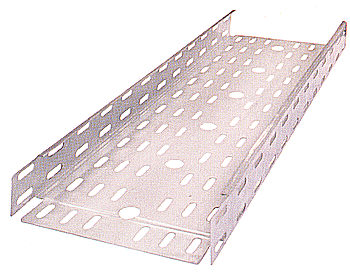

Металлические лотки предназначены для прокладки в них открытым способом слаботочных линий и электропроводки, а также для защиты кабельных трасс от внешних воздействий. Система лотков изготавливают из оцинкованной стали и представляют собой различные комбинации секций (прямые, угловые, ответвительные, переходные), аксессуаров, настенных и потолочных подвесов. Возможность монтажа как в помещениях любого типа, так и на открытом воздухе. Широкий ассортимент секций, аксессуаров и подвесов позволяет реализовывать кабельные системы любой сложности.

Возможность безвинтового соединения лотков.

Прокладка трассы любой сложности.

Естественная вентиляция проложенной трассы.

Защелкивающаяся крышка.

Простое соединение лотков.

Полный ассортимент аксессуаров для монтажа.

Параметры

Ширина, мм

Высота, мм

100

200

300

100

200

300

400

500

35

35

35

60

60

60

60

60


Наименование

Ширина, высота, толщина, мм



Лоток металлический перфорированный.

50х50х0.7 100х50х0.7 150х50х0.7 200х50х0.7 300х50х0.8 400х50х1.0


Наименование

Ширина/

высота, мм



Лоток металлический без перфорации

50х50х0.7 100х50х0.7 150х50х0.7 200х50х0.7 300х50х0.8 400х50х1.0

Крышка проволочного лотка

100/50, 200/50, 300/50, 400/50, 500/50

Крышка лотка

50х12х0.6 100х12х0.6 150х12х0.6 200х12х0.6 300х12х0.8 400х12х0.8

Безвинтовый соединитель

220/32

Аксессуары к металлическим лоткам.


Наименование

Ширина, высота, лотка, мм



Соединительный комплект

22/20

Угол горизонтальный 90

50х50 100х50 150х50 200х50 300х50 400х50

Фиксатор- площадка

54/60

Крышка угла горизонтального 90

50х50 100х50 150х50 200х50 300х50 400х50

Способы монтажа:

Далее без крышек:

Угол горизонтальный 45

50х50 100х50 150х50 200х50 300х50 400х50

Крепление внутренней перегородки.

Монтаж с помощью безвинтового соединителя.

Монтаж на шпильке с помощью фиксаторной площадки.

Угол вертикальный внешний 90

50х50 100х50 150х50 200х50 300х50 400х50

Угол вертикальный внутренний 90

50х50 100х50 150х50 200х50 300х50

Монтаж лотков с помощью соединительного комплекта.

Крепление лотка к консоли.

Крепление лотка к С-образному подвесу.

Угол вертикальный внешний 45

50х50 100х50 150х50 200х50 300х50 400х50

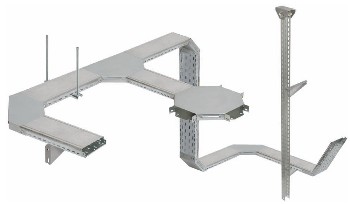

Примеры монтажа:

Далее без описания:

Изменение уровня трассы

Поворот на 90 градусов

Т-образное соединение

Используемые аксессуары для монтажа: заглушка лотка, перегородка, консоль без опоры, консоль с опорой, опора малая (большая) для консолей, универсальный поддерживающий профиль, усиленный профиль, универсальная потолочная скоба, пластина монтажная, потолочный подвес для шпильки, С-образный подвес, V-образный подвес и т.д.

Условия выбора кабеля для кабеленесущих лотков:

Важным фактором при выборе кабеленесущих систем является объем кабеля.

Сечение кабеля рассчитывается исходя из теоретически используемой зоны лотка - площади сечения и коэффициента заполнения. Обычно этот коэффициент равен 0.5. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Диаметр кабеля не должен превышать высоту борта лотка.

При выборе углов поворотов и ответвлений необходимо учитывать радиус изгиба кабеля.
