1. Общие сведения

1.1 Мегаомметры ЭС0202/1-Г; ЭС0202/2-Г (в дальнейшем мегаомметры) предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением.

1.2 Мегаомметры соответствуют группе 3 по ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным значением рабочих температур от минус 30 °С до плюс 50 °С.

1.3 Мегаомметры соответствуют требованиям ГОСТ 26104-89 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класса защиты II; ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II .

1.4 Изготовитель мегаомметров - ОАО "Уманский завод "Мегомметр", Украина 20300, Черкасская обл., г. Умань, ул. Советская, 49.

Примечание. Изготовитель оставляет за собой право вносить в мегаомметры изменения, не ухудшающие качества, эксплуатационные характеристики или конструкцию, и не отраженные в настоящем паспорте.

1.5 Сведения о сертификации приведены в приложении А.

2. Основные технические данные

2.1 Условное обозначение и коды ОКП приведены в таблице

Условное обозначение и коды ОКП

Условное обозначение

Код ОКП

ЭС0202/1-Г

ЭС0202/2-Г

42 2439 8014 06

42 2439 8017 03

2.2 Диапазон измерений, значение напряжения на зажимах мегаомметров приведены в таблице

Диапазон измерений

Условное обозначение

Диапазон измерений, МОм

Измерительное

напряжение на зажимах, В

ЭС0202/1-Г

0-1000

100±10

250±25

500±50

ЭС0202/2-Г

0-10000

500±50

1000±100

2500±250

2.3 Класс точности, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15. Пределы допускаемых значений основной относительной погрешности равны ±15 % в диапазоне измеряемых сопротивлений от 0,05 МОм до 1000 МОм для ЭС0202/1-Г от 0,5 МОм до 10000 МОм для ЭС0202/2-Г.

2.4 Пределы допускаемых значений дополнительной погрешности мегаомметров, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г не должны превышать значений основной относительной погрешности.

2.5 Время установления показаний не превышает 15 с.

2.6 Режим работы мегаомметра прерывистый: измерение - 1 мин, пауза - 2 мин.

2.7 Питание мегаомметров осуществляется от встроенного электромеханического генератора. Скорость вращения ручки электромеханического генератора (120 -144) об/мин.

2.8 Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 °С до плюс 50 °С и относительной влажности 90 % при температуре плюс 30 °С.

2.9 Рабочее положение - горизонтальное расположение плоскости шкалы.

2.10 Масса мегаомметра, не более 2,2 кг.

Масса комплекта поставки, не более 2,5 кг.

2.11 Габаритные размеры мегомметров (со сложенной ручкой электромеханического генератора) 150ммх130ммх200 мм.

Габаритные размеры сумки 210ммх150ммх230мм.

2.12 Норма средней наработки на отказ 12500 ч.

2.13 Средний срок службы 10 лет.

3. Комплектность

3.1 Комплект поставки мегаомметров соответствует таблице

Комплект поставки мегаомметров

Обозначение документа

Наименование и условное обозначение

Количество

-

Баб.640.383

Баб.640.384

Баб.640.385

Ба4.165.004

Ба2.722.056 ПС

Мегаомметр

Шнур

Шнур

Проводник

Сумка

Паспорт

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 экз.

3.2 Ремонтная документация поставляется согласно ведомости документов для ремонта Ба2.722.056 BP по отдельному заказу.

4 Устройство и принцип работы

4.1 Конструктивное исполнение. Мегаомметр выполнен в пластмассовом корпусе.

На передней панели расположены: отсчетное устройство; гнезда для подключения измеряемого объекта; органы управления и индикации.

В нижней части корпуса мегаомметра размещен технологический отсек, используемый для настройки прибора.

4.2 Принцип действия.

Мегаомметры построены по схеме логарифмического измерителя отношений. Схема электрическая принципиальная мегаомметра ЭС0202/1-Г приведена в приложении Б, мегаомметра ЭС0202/2-Г- приложении В.

Мегаомметры состоят из следующих основных узлов: электромеханического генератора переменного тока; преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока (D1, V11). Переключение измерительного напряжения осуществляется изменением опорного напряжения на входе микросхемы D1 переключателем S2 путем изменения коэффициента деления делителя R12, R13, R14, R15.

Электронный измеритель выполнен по схеме логарифмического усилителя (D2, D3). Принцип работы мегаомметра рассмотрим на примере ЭС0202/1-Г.

Измерительное напряжение через резистор R11 поступает одновременно на резисторы R16, R32, R33 и измеряемый резистор. Ток измерителя Iр равен:

где К - коэффициент пропорциональности, Rх - измеряемое сопротивление, R16, R17, R18, R32, R33 - сопротивления, см. приложение Б.

Из приведенной выше зависимости следует, что ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

Схема электрическая принципиальная мегаомметров ЭС0202/1-Г

Примечания:

  1. Конденсаторы С2-К50-35-63В;С6-К73-9-100В ±1 О %-А; С4,С8...С11,С14, С16-К73-17-260В ±10%; С7-МБМ-750В ±10%; СЗ-МБМ-ЮООВ ±10%; С5-МБМ-1600В ±10%; С1-К73-17-630В ±10%.
  2. Переключатели S2.1, S2.2.S'' 1.S3.2- герконы КЭМ-2,группа 0.
  3. Резисторы R1...R6, R11, К19, R31, R42- С2-23...±10%-А-Д-В; R8,R9,R12...R16, R23...R2S,R27,R32,R33 - С2-29В...±1%-1,0-Б; R28,R17,R18,R20, R22 - С2-29В...±0,б%-1,0-Б; R21 - СПб-2-1 ±10%, R10, R41-С2-14...+1 %Б.
  4. "ВН" o выходное напряжение.
  5. Р- механизм измерительный Баб.171.074.
  6. R19, R41, R42 устанавливаются при необходимости.
  7. Допускается вместо микросхемы AS394CH применять микросхему КР159НТ1А.
  8. Трансформаторы Т2 - Ба4.720.074, ТЗ - Ба4.720.075.
  9. G - генератор Баб.126.006.

* Подбирают при регулировании.

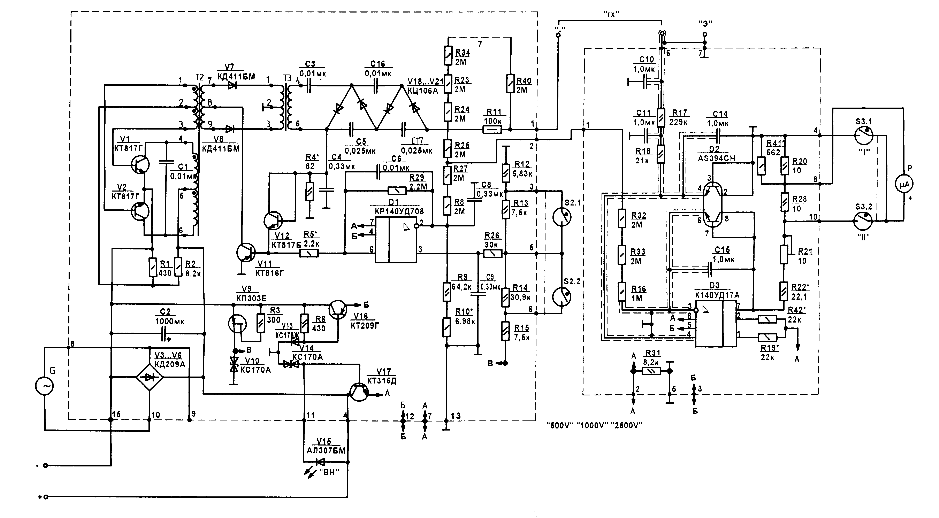

Схема электрическая принципиальная мегаомметров ЭС0202/2-Г

Примечания:

  1. Конденсаторы С2-К50-35-63В;С4,С8..С11,С14,С16-К73-17-250В ±10%; СЗ-МБМ-ЮООВ ±10%;С6,С16,С17- МБМ-1500В ±10%; С1,С6-К73-17-630В ±10%.
  2. Переключатели S2.1, S2.2,S3.1,S3.2- герконы КЭМ-2,группа 0.
  3. Резисторы R1...R6, R11.R19, R26,R29,R31,R42- С2-23...±10%-А-Д-В; R8,R9,R12...R1G,R23...R25,R27,R32...R40 - С2-29В...±1%-1,0-Б; R28,R17,R18,R20,R22 - С2-29В...±0,5%-1,0-Б; R21- Cn5-2±10%,R10, R41 - С2-14...±1% Б.
  4. "ВН" - выходное напряжение.
  5. Р- механизм измерительный Баб.171.074-03.
  6. R19, R41, R42 устанавливаются при необходимости.
  7. Допускается вместо микросхемы AS394CH применять микросхему КР159НТ1А.
  8. Трансформаторы Т2 - Ба4.720.074, ТЗ - Ба4.720.075.
  9. G - генератор Баб.126.005.

6. Порядок работы

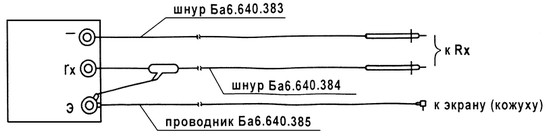

6.1 Убедиться в отсутствии напряжения на объекте. Подключить объект к гнездам rх мегомметра согласно рисунка. Для уменьшения влияния токов утечки при помощи проводника Баб.640.385 подсоединить к гнезду Э экран (кожух) объекта. При измерении сопротивления изоляции объекта относительно земли экран объекта не подсоединять к гнезду Э.

6.2 Установить переключатель измерительных напряжений в нужное положение, а переключатель диапазонов в положение I или II.

6.3 Для проведения измерений вращать ручку генератора со скоростью (120 - 144) об/мин. При вращении ручки генератора светится индикатор ВН, что свидетельствует о наличии измерительного напряжения.

6.4 После установления стрелочного указателя произвести отсчет значения измеряемого сопротивления. Если стрелочный указатель находится левее отметки "5" для ЭС0202/1-Г или "50" для ЭС0202/2-Г переключите переключатель диапазонов на другой диапазон.

6.5 Для уменьшения времени установления показаний по шкале II необходимо перед измерением закоротить гнезда гх и вращать ручку генератора в течение (3 - 5) с.

6.6 После окончания измерений установить переключатели мегаомметра в среднее положение.

6.7 Методика и примеры расчета погрешности мегаомметра в рабочих условиях применения приведены в приложении Г.

7. Указания по поверке

7.1 Поверку мегаомметров производить один раз в год в объеме и методами, изложенными в ГОСТ 8.409-81 "Омметры. Методы и средства поверки".

ПРИЛОЖЕНИЕ Г (справочное)

МЕТОДИКА И ПРИМЕР РАСЧЕТА ПОГРЕШНОСТИ МЕГАОММЕТРА В РАБОЧИХ УСЛОВИЯХ ПРИМЕНЕНИЯ

1. Настоящая методика предназначена для расчета максимально возможного значения погрешности измерения, учитывающего все факторы, влияющие на погрешности измерений.

2. Нормальные условия применения, пределы значения основной погрешности и пределы допустимых значений дополнительных погрешностей под влиянием внешних воздействующих факторов приведены в настоящем паспорте и технических условиях.

3. Относительная погрешность измерения d под влиянием воздействующих факторов вычисляется по формуле :

где d0 - предел допускаемого значения основной относительной погрешности;

dcn - предел допускаемого значения дополнительной погрешности от n-го воздействующего фактора.

4. Перед проведением измерений необходимо по возможности уменьшить количество факторов, вызывающих дополнительную погрешность.

Например, установить мегаомметр горизонтально, вдали от источников магнитных полей и т. д.

5. Пример расчета погрешности мегаомметра в реальных условиях применения.

5.1 Условия проведения измерения:

  • температура окружающего воздуха - минус 10 °С;
  • относительная влажность воздуха - 70 %;
  • мегаомметр горизонтально установить нет возможности;
  • влияние других внешних воздействующих факторов устранено.

Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающего воздуха от нормального значения до любой температуры в пределах допустимых рабочих температур равны половине пределов основной относительной погрешности на каждые 10 °С изменения температуры (± 7,5 %).

Погрешность от изменения температуры до минус 10 °С не превысит:

Пределы допускаемого значения дополнительной погрешности от наклона равны ± 15%, т.е. dC2 = ± 15%.

5.2. Погрешность в условиях измерения, оговоренных в 5.1., определим по формуле (Г:1):
