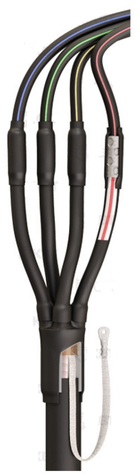

Муфты переходные термоусаживаемые с 4-х жильных кабелей на СИП2 4ПКТп(6)(СИП)-1(Б)

Переходные термоусаживаемые муфты с 4-х жильных кабелей с пластмассовой изоляцией, с броней и без брони, на самонесущие изолированные провода СИП-2, на напряжение до 1 кВ
4ПКТп(б)(СИП)-1(Б)

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа
Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом 1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты переходные типа 4ПКТп(б)(СИП)-1(Б) предназначены для соединения 4-х жильных кабелей с пластмассовой изоляцией, с броней и без брони, рабочим напряжение до 1 кВ с самонесущим изолированным проводом СИП-2, рабочим напряжение до 1 кВ. В режиме эксплуатации диапазон температуры окружающей среды: от -50°С до +50°С.
Монтаж переходных муфт может быть осуществлен для следующих 4-х жильных кабелей с пластмассовой изоляцией: (А)ВВГ, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп их аналогов и модификаций; и самонесущего изолированного провода СИП-2 без вспомогательных жил.2. ТИПОРАЗМЕРЫ МУФТ
Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.):

Наименование муфты

Рабочее напряжение (1кВ)

Число жил кабеля

Сечение жил кабеля/основных жил СИП (мм кв.)

4ПКТп(б)(СИП)-1 -10/25(Б)

0,6 и 1

4

10, 16, 25

4ПКТп(б)(СИП)-1 -25/50(Б)

25, 35, 50

4ПКТп(б)(СИП)-1 -70/120(Б)

70, 95, 120

4ПКТп(б)(СИП)-1 -150/240(Б)

150, 185, 240



3. МЕРЫ БЕЗОПАСНОСТИ
Монтаж муфты должен производиться с соблюдением "Правила по охране труда при эксплуатации электроустановок". "Правил технической эксплуатации электроустановок потребителей", "Правил пожарной безопасности для энергетических предприятий", "Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ", а также правил и инструкций, действующих на предприятии, применяющем данные муфты.4. ОБЩИЕ УКАЗАНИЯ
4.1 Подготовка к монтажу
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления. Проверьте исправность газового оборудования: баллона, шланга, редуктора и горелки. Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18-20°С. Монтаж термоусаживаемых муфт должен проводиться в соответствии с "Технической документацией на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ". Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту влаги, грязи и посторонних частиц в процессе монтажа недопустимо.4.2 Разделка кабеля
Разделка кабеля должна осуществляться в строгом соответствии с инструкцией производителя. Точная и аккуратная разделка является необходимым условием и залогом правильного монтажа кабельной муфты. Разделка кабеля должна выполняться только высококвалифицированным специалистом. Несоблюдение размеров разделки, разделка без рулетки "на глазок", порезы и задиры на жильной изоляции, наличие загрязнений могут привести к сокращению срока службы муфты и пробоям. Особое внимание следует уделить снятию изоляции с жил кабеля. Любые повреждения жил в процессе снятия изоляции недопустимы. Работы по монтажу муфт для кабелей с бумажной маслопропитанной изоляцией должны проводиться без перерывов, за один раз.4.3 Технологии соединения и оконцевания жил
Качество, надежность и работоспособность всей муфты во многом определяется качеством монтажа соединителей или наконечников на жилах кабеля. Уточните, под какую технологию соединения или оконцевания рассчитана данная муфта: опрессовку или закрепление с помощью болтов со срывной головкой. В случае отсутствия ограничений, определитесь с выбором технологии самостоятельно.

  • Технология опрессовки

Размер наконечника или гильзы выбирается в соответствии с сечением и классом гибкости кабельных жил. Секторные жилы перед опрессовкой рекомендуется предварительно скруглить. При работе с алюминиевыми и медными кабелями используйте алюминиевые или медные наконечники или гильзы соответственно. При выводе алюминиевого кабеля на медную шину используйте алюмомедные наконечники или шайбы. Перед монтажом алюминиевых наконечников и гильз следует зачистить концы алюминиевых жил до металлического блеска при помощи кордощетки и нанести кварцевазелиновую пасту. Трубную часть наконечников также следует зачистить и смазать кварцевазелиновой пастой, после чего вставить жилы в наконечники до упора и произвести опрессовку.
Для опрессовки используйте только профессиональный инструмент. Размер матриц должен соответствовать размеру выбранного наконечника. При монтаже наконечников и соединительных гильз соблюдайте количество опрессовок и их последовательность в соответствии с рекомендациями производителя.

  • Технология болтовых наконечников и соединителей

При монтаже "механических" соединителей и наконечников с болтами со срывной головкой необходимо удерживать корпус соединителей/наконечников в момент затяжки болтов при помощи специальной зажимной струбцины НМБ-4 или газового ключа, предохраняя кабельные жилы от деформации. При наличии нескольких болтов в наконечнике/соединителе первой срывается головка болта, расположенного ближе к лопатке наконечника или центру соединителя.
Перед срывом болтовых головок следует развернуть наконечники вокруг жилы таким образом, чтобы при подключении к контактным клеммам избежать перегибов и скручивания кабельной жилы.4.4 Технология термоусадки
Для монтажа термоусаживаемых муфт предпочтительно использовать пропановую газовую горелку с широкой насадкой диаметром 40-50 мм. Пламя горелки следует отрегулировать таким образом, чтобы оно было мягким, с языками желтого цвета. Остроконечное клиновидное синее пламя не допускается. Усадка термоусаживаемых трубок с использованием газовой горелки требует определенных навыков и опыта.
Перед проведением каждой технологической операции поверхность, на которую усаживается трубка или подматывается герметик, должна быть очищена от загрязнений, пыли, жировых пятен и нагара. Для обеспечения равномерной усадки и предотвращения "подгорания" пламя горелки должно находиться в постоянном колебательном движении. Интенсивность усадки может регулироваться расстоянием от горелки до изделия. Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить от центра трубки к ее концам, либо последовательно от одного конца трубки к другому. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены по кругу.
Усадка толстостенных термоусаживаемых кожухов, соединительных манжет и перчаток требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
Следуйте указаниям инструкции и по возможности точно устанавливайте термоусаживаемые трубки относительно других элементов муфты. Перед усадкой трубок и перчаток на металлические поверхности следует убедиться в отсутствии острых кромок и заусенцев. Все неровности должны быть предварительно зашлифованы. После зашлифовки убедитесь, что на поверхности изоляции не осталось металлических опилок.
Для обеспечения хорошего прилегания термоусаживаемых изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до 50-70°С. Избыток термоплавкого клея, выступающий из-под кромок усаживаемых деталей с внутренним клеевым подслоем подтверждает хорошее качество герметизации. Убедитесь в отсутствии повреждений, морщин и вздутий на поверхности усаженных изделий.
После завершения монтажа не подвергайте муфту механическим воздействиям до ее полного остывания.

1. Подготовка и разделка кабеля 1.1 Распрямить конец кабеля на длине 500 мм;

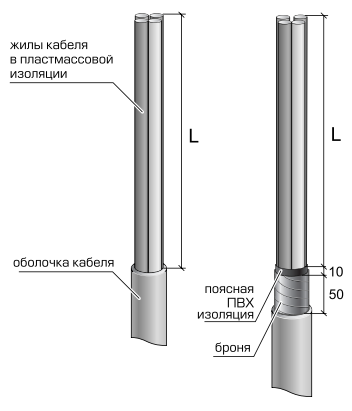

1.2 Снять с кабеля оболочку согласно размерам, указанным на рисунке. При наличии жгутов межфазного заполнения и подкладочного слоя, их следует удалить.
Для кабеля с броней
1.3 Снять с кабеля оболочку и бронеленты согласно размерам, указанным на рисунке.

Типоразмер

L (мм)

10/25

170

25/50
70/120
150/240

325



2. Монтаж провода заземления Выполнятется только для кабелей с броней

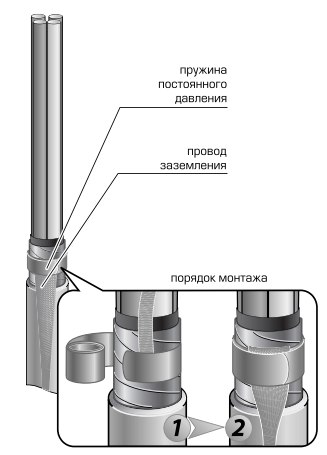

2.1 Распустить (растянуть в ширину) конец провода заземления без наконечника на длине не менее 100 мм;
2.2 Расположить провод заземления вдоль бронелент таким образом, чтобы его подготовленный (распущенный) конец был направлен к срезу оболочки кабеля;
2.3 Прижать провод заземления одним витком пружины так, чтобы нижний край пружины находился на расстоянии не более 10 мм от среза оболочки кабеля;
2.4 Перегнуть провод заземления 8 обратном направлении и произвести намотку пружины поверх провода заземления до конца.

3. Подмотка герметика узла заземления 3.1 Для кабелей с броней

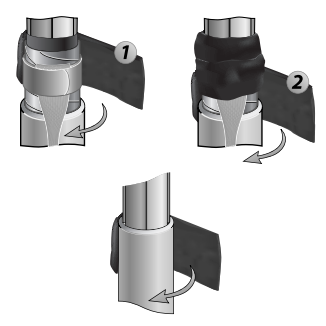

При наличии в комплекте муфты одной пластины герметика, разделить ее на 2 равные части. Обмотать одной пластиной-герметиком участок бронеленты, закрывая провод заземления и пружину постоянного давления. Второй пластиной-герметиком обмотать наружную оболочку кабеля. Намотку начинать с перекрытием герметика намотанного на бронеленты, герметик вытягивать примерно в 1,5-2 раза.
3.2 Для кабелей без брони
Обмотать пластинойтерметиком наружную оболочку кабеля начиная от среза оболочки. При намотке герметик вытягивать примерно в 1,5-2 раза.

4. Установка перчатки 4.1 Сблизить жилы кабеля и надеть на них изолирующую перчатку. Сдвинуть перчатку вниз, как можно плотнее к основанию разделки;

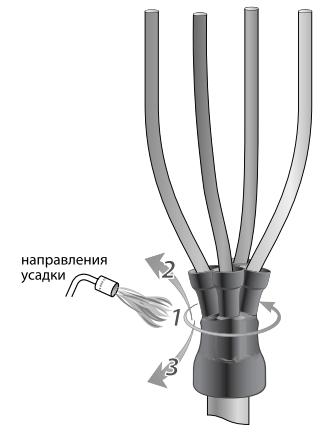

4.2 Усадить перчатку в направлениях, указанных на рисунке. В первую очередь усадить основание «пальцев» по окружности. Затем усадить «пальцы» на жилы кабеля от основания. И в завершение — усадить корпусную часть перчатки от основания «пальцев» на оболочку кабеля;
4.3 После усадки корпус перчатки должен облегать оболочку, а «пальцы» жилы кабеля.

5. Установка изолирующих трубок 5.1 Развести жилы кабеля под углом, удобным для проведения работ;
5.2 Надеть на все жилы кабеля изолирующие трубки, сдвинув, как можно плотнее к основанию «пальцев» перчатки;

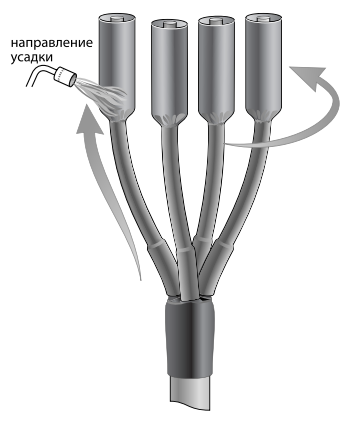

5.3 Последовательно усадить изолирующие трубки в направлении от «пальцев» перчатки к концам жил кабеля.

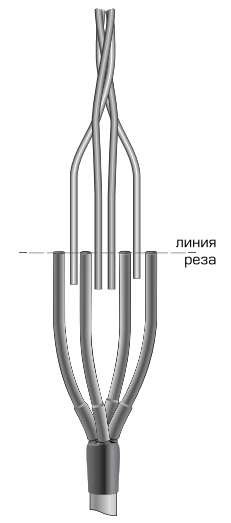

6. Подготовка и разделка провода СИП 6.1 Расплести провод на длине необходимой для соединения. Расположить провода СИП с нахлестом на жилы кабеля. Обрезать провода СИП на уровне концов жил кабеля.

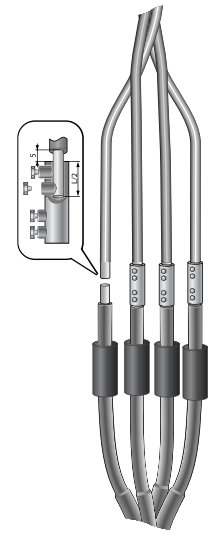

7. Монтаж соединителей 7.1 Удалить с концов жил кабеля и проводов СИП изоляцию на длине равной глубине отверстия в болтовом соединителе.
7.2 Очистить поверхность оголенных участков жил от оксидной пленки и обезжирить бензином растворителем.
7.3 Надеть на жилы кабеля изолирующие манжеты и сдвинуть их в сторону перчатки.
7.4 Произвести соединение жил болтовыми соединителями. Удалить заусенцы и острые кромки напильником, не допуская попадания металлической стружки на элементы конструкции муфты.Для комплекта 4ПКТп(б)(СИП)-1-150/240(5) нулевую жилу провода СИП соединить с жилой кабеля с помощью переходного соединителя. Жилу провода СИП меньшего сечения ввести в отверстие соединителя меньшего диаметра.

7.5 Обезжирить поверхности соединителей, изоляцию жил кабеля и провода СИП на длине 100 мм.

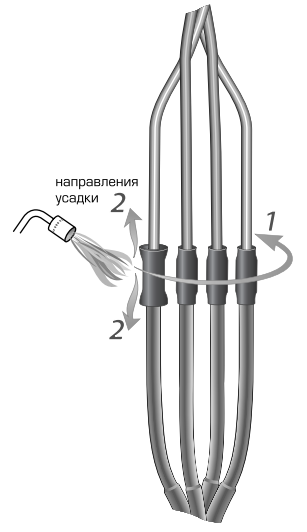

8.1 Установка изолирующих манжет 8.1 Надвинуть на место соединения изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины.

Монтаж муфты завершен. Дайте муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.

Условия безопасной эксплуатации и утилизации
1. Муфты должны выдерживать без чрезмерного износа и любого другого повреждения механические, электрические, и тепловые нагрузки, случающиеся при нормальной эксплуатации.
2. Монтаж муфт должен производиться в соответствии с нормативно-технической документацией утвержденной в установленном порядке. После монтажа на кабельных линиях муфты должны выдерживать испытание в соответствии с действующими правилами устройства электроустановок.
3. Муфты являются не ремонтируемым и не восстанавливаемым изделием. При выходе из строя муфты подлежат замене.
4. Все детали муфт относятся к 5 классу опасности в соответствие с ФККО.
5. Утилизация отходов после монтажа муфт не требует специальных мер предосторожности и может производиться вместе с бытовыми отходами.Срок службы, правила транспортирования и хранения
1. Муфты в упакованном виде можно транспортировать автомобильным транспортом с закрытым кузовом, железнодорожным транспортом в закрытых вагонах, авиационным транспортом в негерметичных отсеках, речным и морским транспортом (в трюмах), либо в контейнерах всеми перечисленными видами транспорта.
2. Транспортирование должно осуществляться в соответствии с правилами перевозок, действующими на каждом виде транспорта. При хранении и транспортировании муфты должны быть защищены от механических повреждений.
3. Условия транспортирования муфт в части воздействия климатических факторов 2 по ГОСТ 15150-69.
4. Условия хранения муфт в части воздействия климатических факторов - 1 по ГОСТ 15150-69.
5. Срок службы не менее 30 лет. Срок службы исчисляется с момента ввода узла в эксплуатацию. Фактически срок службы не ограничивается указанным сроком, а определяется его техническим состоянием.Гарантийные обязательства
Изготовитель гарантирует соответствие изделий требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок хранения - 24 месяца с момента изготовления. Гарантийный срок эксплуатации - 5 лет с момента монтажа.
Гарантия распространяется на все дефекты, возникшие по вине за вода-изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях:

  • нарушение паспортных режимов хранения, монтажа, испытаний, эксплуатации и обслуживания изделия;
  • ненадлежащей транспортировки и погрузочно-разгрузочных работ;
  • наличия следов воздействия веществ агрессивных к материалам изделия;
  • повреждений, вызванных неправильными действиями потребителя;
  • наличия следов постороннего вмешательства в конструкцию изделия;
  • наличия следов вызванных пожаром, стихией, форс-мажорными обстоятельствами.

Претензии по качеству товара могут быт предъявлены в течение гарантийного срока эксплуатации.Все кабельные муфты!!!
