Приводы, для ручного включения и отключения трехполюсных разъединителей - ручной ПР-10 (при установке привода и разъединителя на разных стенах или разных сторонах одной стены) и ПР-11 (при установке привода и разъединителя на одной стороне стены).

Привод ПР-10 (рис. 1, а, б) состоит из чугунного литого подшипника 7, на передней оси которого надета рукоятка 5, на задней оси - сектор 4 и рычаг 5, скрепленные болтом, пропущенным в одно из отверстий сектора. Рычаг 3 шарнирно соединяется с тягой, связанной с разъединителем. Сектор 4 и рукоятка 5 соединены между собой шарнирно тягой 6 таким образом, что при повороте рукоятки на угол 150° сектор 4 и рычаг 3 поворачиваются на 90°. Для регулировки сектор имеет несколько отверстий. Для запирания привода в крайних положениях служит фиксатор 2 включенного и отключенного положений. Механизм привода обеспечивает ограничение хода и исключает самопроизвольное отключение разъединителя. При отключении разъединителя рукоятку привода поворачивают вниз, при включении - вверх.

Приводы выключателей служат для ручного и автоматического включения и отключения выключателя и удерживания его во включенном положении. В любом приводе имеется механизм свободного расцепления, отсоединяющий механизм привода от механизма выключателя при его отключении. Типы приводов к выключателям, выпускаемых отечественной промышленностью в настоящее время и применяемых в городских электросетях, приведены в табл. 1.

Дополнительно по теме

Шины

Соединение шин. Классы контактных соединении

Камеры КСО-Збб, КСО-272, КРУ

Изоляторы

Изоляторы ИО-10, ИОР-10, ИП-10/630

Разъединители

РВ, РВО, РВФЗ, РЛНД

Предохранители до 1000В

Описание предохранителей ПК, ПР, ПН. Номенклатура предохранителей

Высоковольтные предохранители

Рис. 1. Привод ПР-10

Таблица 1. Приводы к выключателям, применяемые в городских электросетях

Привод и его характеристика

Выключатель

ПР-17, ПРА-17 (ручные)

ВНР-10/400-10з, ВНРп-10/400-10з,

ВНРп-10/400-10зп, ВНРп-10/400-10зЗ,

ВНРп-10/400-10зпЗ

ПП-67, ПП-67к (пружинные)

ВПМ-10, ВМП-10

ВМП-10П (пружинные встроенные)

ВМП-10П

ВМПП-10 (пружинные встроенные)

ВМПП-10

ППВ-10 (пружинные встроенные)

ВПМП-10

ППР-21 (пружинный)

ВГ-10М

ПЭ-11 (электромагнитный)

ВПМ-10, ВМП-10, ВМП-10К

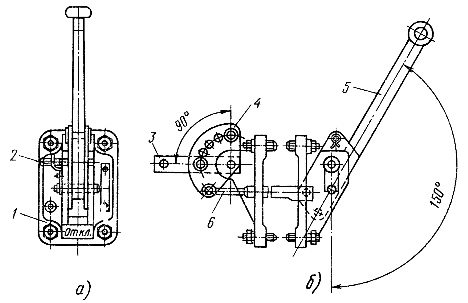

а - вид спереди, б - вид сбоку

ПР-10

Красный цвет рычага - привод заземляющих ножей

ПР-10 и ПР(А)-17

Ручной автоматический привод ПРА-17 (рис. 2, а, 6) с механизмом свободного расцепления, позволяющим отключать как вручную, так и автоматически с помощью встроенного электромагнита, предназначен для управления выключателями нагрузки и состоит из чугунного литого корпуса 4, вала 10 привода, на котором закреплен секторный рычаг 8, соединенный гнутой вилкой 9 и тягой с рычагом на валу выключателя. На рукоятке ручного отключения 1 размещены отключающая собачка 7 и защелка 6. Выключатель нагрузки во включенном положении удерживается приводом, а отключается дистанционно с помощью электромагнита и вручную рычажком ручного отключения 2, расположенным на рукоятке привода. Для включения выключателя следует нажать на рычажок ручного отключения 2, при этом рукоятка 7 опускается вниз и привод подготовлен к включению выключателя, для чего необходимо рукоятку быстро поднять вверх до упора.

При подозрении на ненормальную работу (отключение) ВН - долгое время не проводилась ревизия оборудования:

1) При нажатии на рычажок ручного отключения-2 может произойти зависание ВН (недоотключение), вследствии старения его (ВН) механизма, что может привести к короткому замыканию (перекрытию). В этом случае пальцем поднимаем защелку 6 и свободной рукой (не отпуская защелку) за рукоятку 1 отключаем ВН.

2) Резко бъем по рычажку ручного отключения 2 (поднимается защелка 6) и сразу опускаем рукоятку 1 вниз.

Рис. 2. Привод ПРА-17

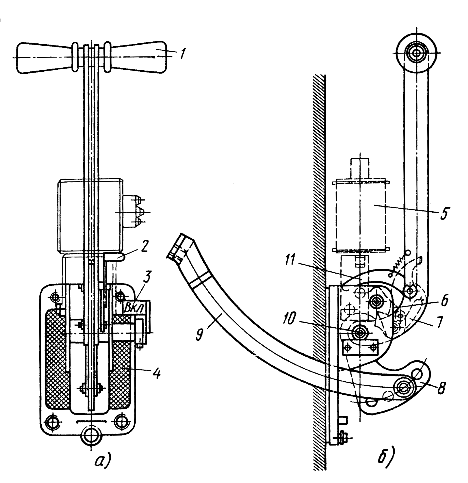

а - вид спереди, б - вид сбоку; 1, 2 - рукоятка и рычажок ручного отключения, 3 - указатель положения выключателя, 4 - корпус, 5 - отключающий электромагнит, 6 - защелка, 7, 11 -собачки, 8 - секторный рычаг, 9 - вилка, 10 - вал

Таблица 2. Неисправности привода ПРА-17 и способы их устранения

Неисправность

Возможная причина

Способ устранения

Привод не удерживает выключатель во включенном положении

Фиксатор не зацепляется за стопорный палец из-за следующих причин:

коротка тяга, соединяющая рычаг выключателя нагрузки с секторным рычагом привода;

не поворачивается на оси фиксатор из-за повышенного трения;

сточился зуб фиксатора;

соскочила пружина фиксатора

Увеличить длину тяги, вывернув шпильки

Снять фиксатор, очистить ось и отверстие фиксатора, снять заусенцы и нанести новую смазку

Заменить фиксатор

Поставить пружину на место

Выключатель не

отключается после расцепления защелки с отключающей собачкой - привод не отключает выключатель

Заклинилась отключающая собачка и секторный рычаг из-за неправильной установки привода и увеличились люфты деталей

Деформировались отключающая собачка и секторный рычаг в месте соприкосновения

Плохо обработаны секторный рычаг и отключающая собачка

Установить правильно привод, уменьшить люфты деталей привода на осях с помощью дополнительных шайб

Заменить привод

Зачистить тщательно места соприкосновения и слегка смазать

Привод самоотключается при заводе пружины выключателя нагрузки

Сработался зуб защелки

Сработался выступ отключающей собачки, за который зацепляется зуб защелки

Заменить защелку или целиком привод

Заменить отключающую собачку или целиком привод

Защелка не расцепляется с отключающей собачкой при нажатии на рычажок ручного отключения

Соскочила возвратная пружина с защелки

Отогнулся палец на рычаге ручного отключения

Установить пружину на место

Выправить палец на рычаге ручного отключения

Защелка не расцепляется с отключающей собачкой при подаче импульса на катушку отключения

Слабо ударяет боек по хвосту защелки - высоко установлен корпус соленоида

Опустить корпус соленоида



Пружинный привод ПП-67 (ПП-67к) предназначен для ручного управления выключателями ВПМ-10 и ВМП-10, осуществления автоматического отключения и повторного включения АПВ, а также автоматического включения резерва ABР. Включение выключателя пружинным приводом происходит за счет энергии предварительно натянутых трех пружин 3 (рис. 3, а, б), расположенных у правой стенки корпуса 6 привода, и груза, укрепленного на траверсе 4. Траверса с грузом для безопасности защищена диском 10. Завод пружин выполняют или вручную с помощью рукоятки 9 или с помощью моторного редуктора 7, приводимого в действие электродвигателем 8. Операции по включению и отключению пружинных приводов ПП-67 с моторными редукторами производят в такой последовательности: нажатием кнопки, установленной на камере КСО, включают мотор, в результате начинают вращаться редуктор и шестеренчатая передача, которая заводит (растягивает) пружины привода и подготавливает привод к включению. При нажатии кнопки "Вкл" в приводе выключателя запирающий механизм привода освобождает включающие пружины, которые сжимаются, и под их действием выключатель включается. Для отключения выключателя нажимают кнопку "Откл" в приводе, при этом происходит расцепление защелки зацепа привода с рычагом вала и выключатель под действием своих пружин отключается. Если выключатель предназначен для автоматического включения резерва, включают мотор, который заводит пружины, и они остаются в заведенном положении при отключенном выключателе. При срабатывании реле, находящегося в электрической схеме АВР, подается импульс на отключающую катушку, расположенную в приводе, ударник катушки освобождает запирающий механизм привода и выключатель под действием пружин привода включается. Автоматическое отключение выключателя можно осуществлять реле, встроенными в приводы.

Приводы ВМП-10П и ВМПП-10 являются также пружинными, но встроены в выключатель ВМП-10. Пружины в приводе ВМП-10П заводятся электромагнитом постоянного тока, т. е. для его управления требуется аккумуляторная батарея или выпрямительное устройство, а в приводе ВМПП-10 - электродвигателем.

Рис. 3. Привод ПП-67

ПП-67

ППМ

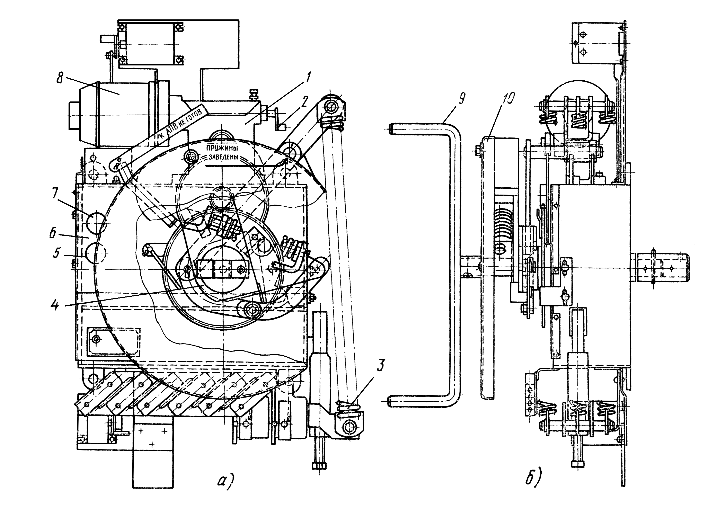

а — вид спереди, б — вид сбоку; 1 — редуктор, 2, 9 — рукоятки, 3 — включающие пружины, 4 — траверса с грузом, 5, 7 - кнопки отключения и включения, б — корпус, 8 — электродвигатель МУН, 10 — защитный диск

Пружинный выносной привод ППВ-10 (рис. 4, а, б) предназначен для управления выключателем ВПМП-10. Включение и выключение выключателя происходит за счет энергии предварительно заведенных двух спиральных пружин. Завод пружин осуществляется электродвигателем или вручную.

Электромагнитные приводы состоят из рычажного механизма, электромагнитов включения и отключения и различных вспомогательных контактов. Потребляя электроэнергию в процессе включения, эти приводы создают тяговые усилия в электромагнитной катушке с сердечником. Сердечник, взаимодействуя с системой рычагов, производит включение выключателя. Приводы обеспечивают автоматическое отключение выключателя с помощью встроенных в них отключающих электромагнитов, а также приспособлены и для ручного отключения. Электромагнитные приводы работают на постоянном токе при напряжении 110 и 220 В. Наиболее распространен привод ПЭ-11, преимуществами которого являются простота и надежность в эксплуатации. С помощью этого привода возможно дистанционное управление выключателем. Его особенность - наличие выпрямительного устройства или источника постоянного тока (аккумуляторная батарея).

Потребляемый ток приводом ПЭ-11 при напряжении 110 В составляет 120 А (при включении) и 2,5 А (при отключении), при напряжении 220 В - соответственно 60 и 1,25 А.

Рис. 4. Привод ППВ-10

ППВ-10

Дополнительно по теме

Шины

Соединение шин. Классы контактных соединении

Камеры КСО-Збб, КСО-272, КРУ

Изоляторы

Изоляторы ИО-10, ИОР-10, ИП-10/630

Разъединители

РВ, РВО, РВФЗ, РЛНД

Предохранители до 1000В

Описание предохранителей ПК, ПР, ПН. Номенклатура предохранителей

Высоковольтные предохранители

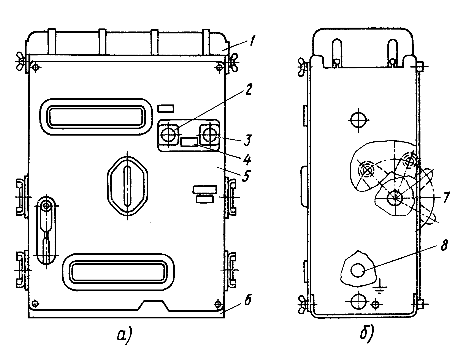

а - вид спереди, б - вид сбоку; 1, 5 - крышки, 2, 3 - кнопки отключения и включения, 4 - указатель положения выключателя, 6 - рама, 7, 8 - валы вспомогательный и привода

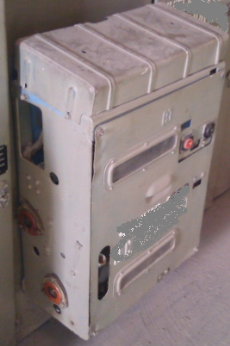

Привод ППВ-10 без крышки 5
