РАСПАЯЧНЫЕ (РАЗВЕТВИТЕЛЬНЫЕ) КОРОБКИ В СПЛОШНЫЕ СТЕНЫ

HEGEL

Распаячные (разветвительные) коробки КР и У служат для организации коммутации проводов и кабелей; укомплектованы крышками, которые крепятся на самонарезающих винтах. Внутри коробок КР (кроме КР1105) на дне находятся направляющие, позволяющие при помощи самонарезающих винтов устанавливать клеммники, рейки, платы и другие изделия. Степень защиты IP20. Напряжение - 400В. Материал - полипропилен, имеющий огнестойкость 650 °С.

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в полые стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Коробки для открытой установки с клеммной колодкой, нулевой шиной

Особенности монтажа

Вид

Артикул

Внутренние размеры, мм

Размер ниши, мм

Количество вводов, шт

Примечание



КР1101

90х90х48.5

102х102х50

10

квадратная с крышкой

КР1101-И

90х90х48.5

102х102х50

10

квадратная с крышкой

КР1102

112х92х58.5

120х100х60

12

прямоугольная с крышкой

КР1102-И

112х92х58.5

120х100х60

12

прямоугольная с крышкой

КР1103

149х119х68.5

160х130х70

12

прямоугольная с крышкой

КР1103-И

149х119х68.5

160х130х70

12

прямоугольная с крышкой

КР1104

188х148х68.5

200х160х70

12

прямоугольная с крышкой

КР1104-И

188х148х68.5

200х160х70

12

прямоугольная с крышкой

КР1105

Ф97х38.5

Ф104х40

9

круглая с крышкой (аналог У198)

КР1105-И

Ф97х38.5

Ф104х40

9

круглая с крышкой (аналог У198)

У191

Ф93х13

Ф96х14

9

круглая с крышкой

У192

Ф93х28

Ф96х30

7

круглая с крышкой

У194

Ф68х13

Ф70х14

9

круглая с крышкой

У195

Ф68х28

Ф70х30

5

круглая с крышкой



D

d

B

b

КУ1105

116

104

42

39

У191

106

96

19.5

15

У192

106

96

35

30

У194

80

70

19.5

15

У195

80

70

35

30

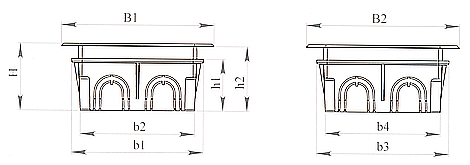

B1B1

B2

H

b1

b2

b3

b4

h1

h2

КР1101

118

118

52

102

89

102

89

40

51

КР1102

138

118

62

120

108

100

88

50

61

КР1103

178

148

72

160

146

130

116

60

71

КР1104

218

178

72

200

186

160

146

60

71

Все распределительные коробки имеют в корпусах выламываемые отверстия. Размеры этих отверстий совпадают с диаметрами пластиковых труб, которые чаще всего используются при монтаже электропроводки. Благодаря этому достигается более плотный контакт трубы со стенкой коробки. В результате, при вмазывании в стену внутрь коробки не попадает раствор.

greenel

Вид

Артикул

Размер ниши, мм

IP защита



GE41005

Ф70х30

20

GE41004

Ф80х40

20

GE41007

Ф80х40

20

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в полые стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Коробки для открытой установки с клеммной колодкой, нулевой шиной

Особенности монтажа

GE41001

92х92х45

20

GE41008

120х92х45

20

GE41009

120х92х70

20

GE41006

172х96х45

20
