РАЗЪЕДИНИТЕЛИ НИЗКОВОЛЬТНЫЕ НА НОМИНАЛЬНЫЕ ТОКИ 1000 И 2000 А

Разъединители низковольтные на номинальные токи 1000 и 2000 А предназначены для проведения номинальных токов и нечастых коммутаций без нагрузки электрических цепей переменного тока частотой 50 Гц напряжением до 660 В.

Разъединители устанавливаются в силовых распределительных устройствах.

Конструкция разъединителей РЦ-10 предусматривает центральное расположение рычажного привода, разъединителей РЦП-20 - три центральных рычажных привода с пополюсным оперированием.

Основные параметры разъединителей приведены в таблице 1. Габаритные и установочные размеры разъединителей приведены на рисунках 1, 2.

Вид климатического исполнения - УЗ по ГОСТ 15150-69.

Степень защиты - IР00 по ГОСТ 14254-96.

Условия эксплуатации:

  • наибольшая высота над уровнем моря - не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
  • тип атмосферы - II по ГОСТ 15150-69;
  • разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
  • рабочее положение - установка на вертикальной и горизонтальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Средний срок службы разъединителей -15 лет.

Гарантийный срок эксплуатации - три года со дня ввода разъединителей в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.

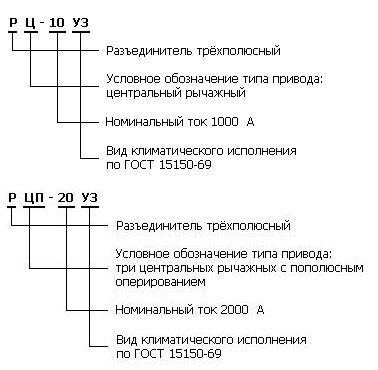

Структура условного обозначенния

Таблица 1

Тип выключателя- разъединителя

Номинальный ток, А

Тип привода

Масса, кг, не более

РЦ-10

1000

Центральный рычажный

7,5

РЦП-20

2000

Три центральных рычажных с пополюсным оперированием

16

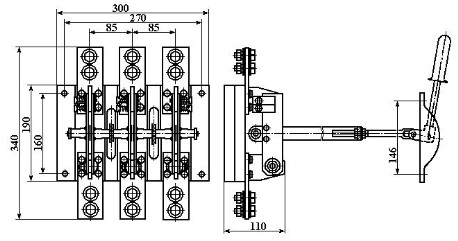

Рис. 1 Габаритные и установочные размеры РЦ-10

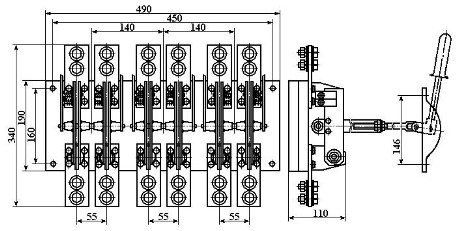

Рис. 2 Габаритные и установочные размеры РЦП-20
